Отводы для дымоходов

Отводы для дымоходов: повороты, оголовки и адаптеры трассы

Раздел «Отводы для дымоходов» в каталоге котельного оборудования Pletora — элементы коаксиальных и раздельных дымоходов для настенных котлов: отводы коаксиальные Royal Thermo 60/100 и 80/125 (90°, для конденсационных), BAXI полипропиленовые 80/125, адаптеры (моноблочный 60/100 на раздельную систему 80/80, вертикальный), оголовки и кронштейны Royal Thermo, колпаки дымовые BAXI со стабилизатором (Ø160/180 для котлов Slim), дымоход стальной HUBERT 80/120, комплект MIZUDO антилёд, манжета противопожарная REHAU (14 позиций). Отводы разворачивают трассу дымохода (выход из котла часто не совпадает с отверстием в стене); оголовки и колпаки завершают трубу на улице (защита от ветра, осадков, стабилизация тяги); адаптеры согласуют разные системы (коаксиал ↔ раздельные трубы); кронштейны крепят трассу к стене; противопожарные манжеты закрывают проход через перекрытия. Элементы Royal Thermo/BAXI/HUBERT совместимы с комплектами соответствующих диаметров. Подбор элементов под конфигурацию трассы — у консультантов Pletora: 8-800-201-42-32, доставка по России.

Элементы трассы дымохода

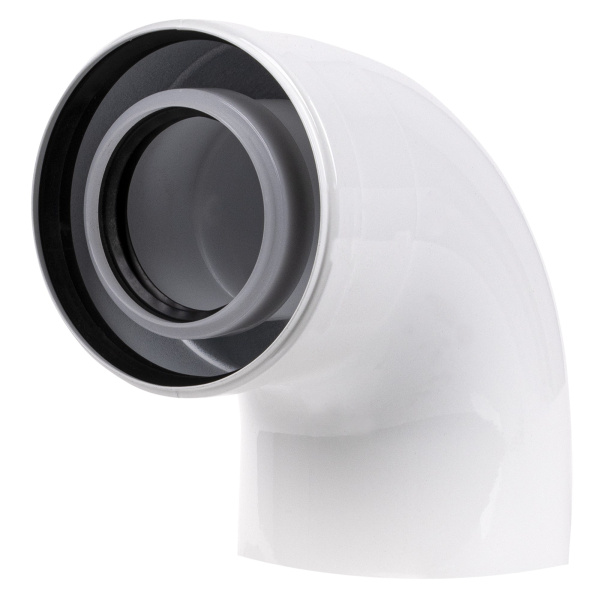

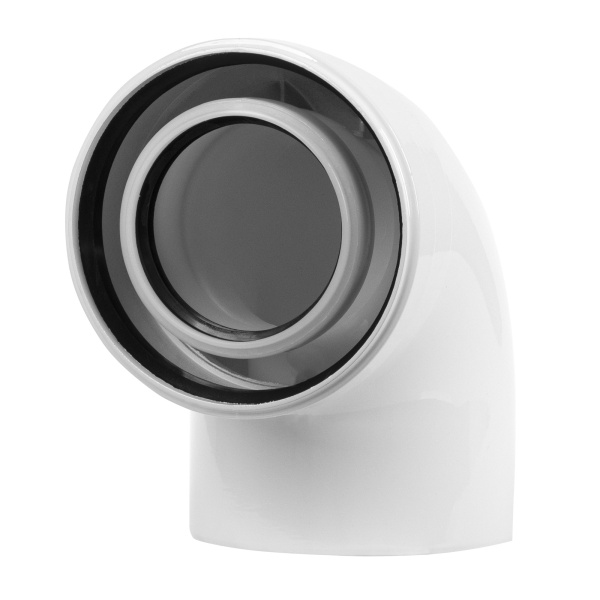

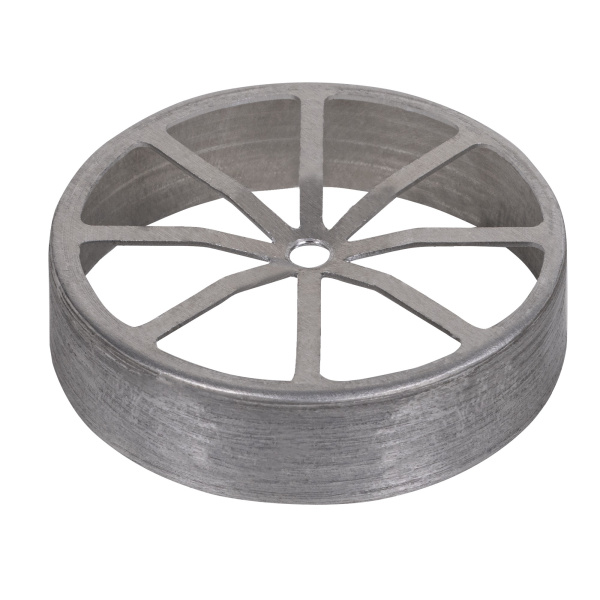

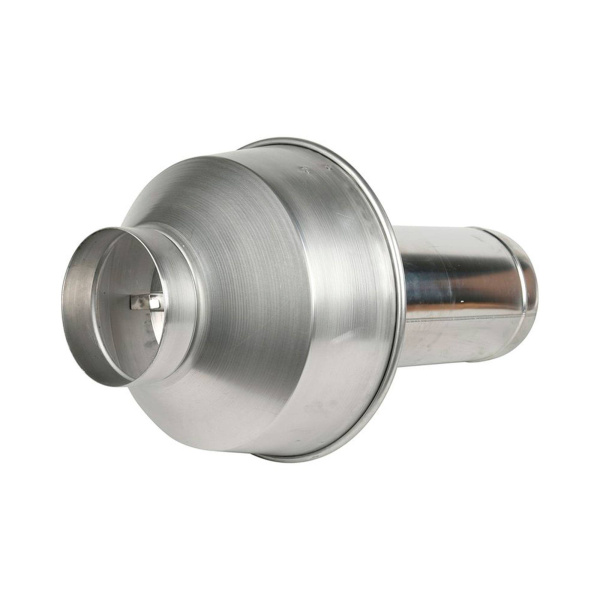

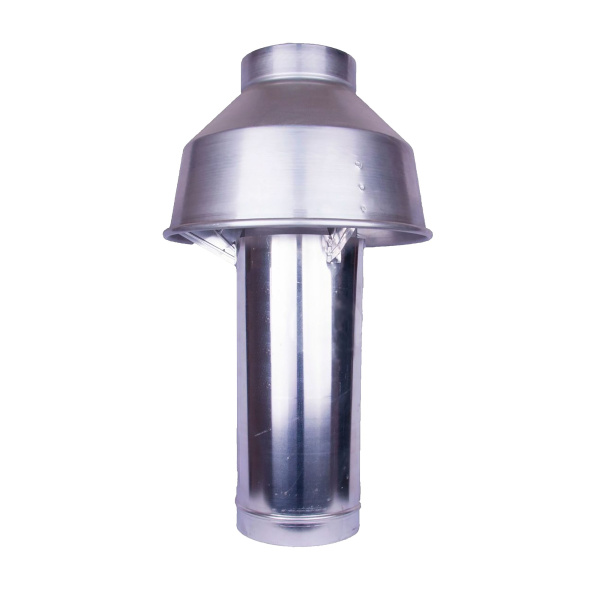

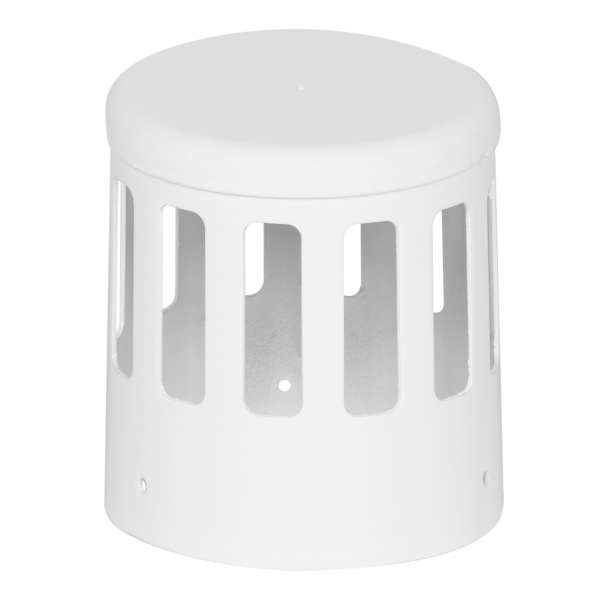

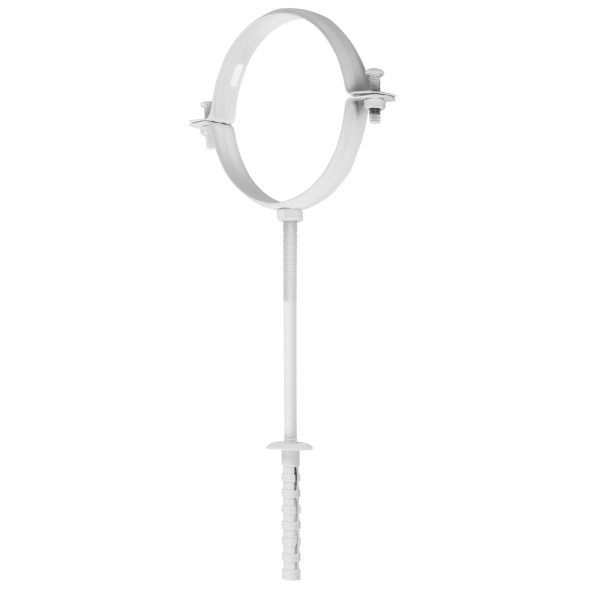

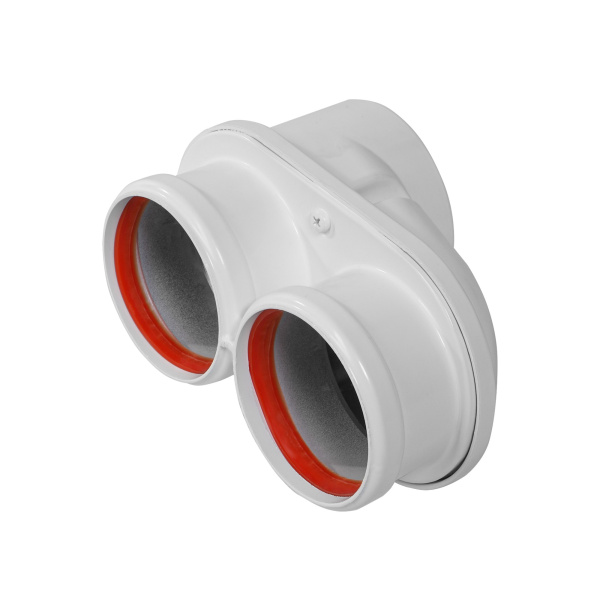

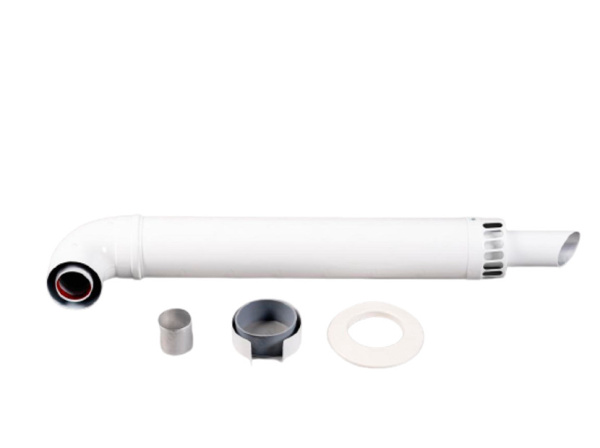

Отводы коаксиальные: 90° (и 45°) — поворот «трубы в трубе»; присоединение M/F (наружная/внутренняя — раструб) или M/M (через хомут — промежуточные); для конденсационных котлов — кислотостойкие (пластик/нержавейка): отвод Royal Thermo 60/100 и 80/125 90° M/F для конденсационных, BAXI полипропиленовый 80/125 — для котлов BAXI с полипропиленовыми трассами. Каждый отвод сокращает допустимую длину трассы (90° ≈ 0,5–1 м эквивалента — по инструкции котла). Адаптер моноблочный 60/100 Royal Thermo: переход с коаксиального выхода котла на раздельную двухтрубную систему 80/80 (воздух и дым отдельными трубами — для длинных трасс/вертикальных выходов); адаптер вертикальный — поворот трассы вверх (выход через крышу). Оголовки Royal Thermo Ø80: завершение раздельных труб (дымовой) — с решёткой (защита от птиц/мусора); кронштейны Ø80/100 — крепление труб к стене с зазором. Колпаки BAXI со стабилизатором (Ø160/180 для Slim 1.400/1.490/1.620 iN): для атмосферных котлов — стабилизируют тягу (подмес воздуха, защита от опрокидывания тяги при ветре). HUBERT 80/120 — стальной участок дымохода (L-800) для котлов 50DC (раздельная система). MIZUDO антилёд — комплект оголовка с защитой от обледенения для коаксиала 60/100 (L-850 с хомутом). Манжета REHAU RAUPIANO PLUS противопожарная (Ø110): проход трубы через перекрытие/стену — при пожаре манжета вспенивается и перекрывает канал (огнестойкость до 120 минут). Материалы: нержавейка AISI 304/316, алюминий, кислотостойкий пластик (PPs), оцинковка (оголовки).

Как собрать трассу

Проектируйте трассу до покупки: выход котла — отводы (минимум — каждый отвод «съедает» длину) — проход стены/потолка — вертикальный/горизонтальный участок — оголовок. Схема: котёл у наружной стены — 1 отвод 90° + комплект с оголовком (типовая); котёл в глубине дома — удлинители до стены (см. комплектующие дымоходов) + отвод; выход через крышу — вертикальный адаптер + раздельные трубы. Расчёт длины: лимит котла (3–5 м) минус отводы (90° ≈ 0,5–1 м, 45° ≈ 0,25–0,5 м) — сверяйте с инструкцией. Совместимость: все элементы одного диаметра/системы (60/100 с 60/100; конденсационные — только кислотостойкие; BAXI — с котлами BAXI по посадочному). Сборка: раструбы по потоку конденсата (уклон к котлу 2–3° — для коаксиала), уплотнительные кольца/хомуты в комплекте, кронштейны — каждые 1–1,5 м (и у каждого поворота). Проход через стену: гильза + теплоизоляция (коаксиал греется слабо — но разделка обязательна у горючих конструкций); через перекрытие — противопожарная манжета (REHAU 110 — под трубы Ø80/110) + разделка. Оголовок: над кровлей — по нормам (0,5 м над коньком и т.д.), у стены — выступать 0,3–0,6 м, вне зон окон и вентрешёток; стабилизатор тяги (BAXI Slim) — в помещении на вертикальном участке атмосферного котла. Запрещено: превышать лимит длины, стыковать разнородные металлы без адаптеров, герметизировать силиконом (термостойкие составы), выводить коаксиал в общий дымоход. После сборки — пробный запуск котла: проверка тяги, отсутствия запаха и ошибок.

Чек-лист: элементы дымохода

• Диаметр и тип (коаксиал/раздельный).
• Кислотостойкие для конденсационных.
• Сумма отводов ≤ лимита котла.
• Кронштейны и разделка прохода.
• Оголовок/антилёд по климату.

Частые вопросы

Сколько отводов можно поставить на дымоход?

Лимит задаёт котёл (в инструкции): обычно не более 2–3 отводов 90° на трассу (или эквивалент: 90° ≈ 0,5–1 м длины, 45° ≈ 0,25–0,5 м; максимальная длина — 3–5 м). Пример: котёл с лимитом 3 м и одним отводом 90° (минус 1 м) — удлинение до 2 м. Каждый лишний отвод — рост сопротивления: вентилятор не продавит — котёл гаснет по ошибке тяги. Если конфигурация требует больше — раздельная система (адаптер 60/100 — 80/80: трубы 80 мм дают меньший перепад) или 80/125. Считайте точно по инструкции вашего котла.

Чем раздельный дымоход лучше коаксиального?

Коаксиал компактен (один канал), но лимит длины мал (3–5 м) из-за сопротивления кольцевого зазора. Раздельная система (адаптер на две трубы Ø80: воздух и дым раздельно) позволяет: длинные трассы (до 10–20 м — по инструкции), вертикальный вывод через крышу, монтаж в шахте; трубы дешевле. Минусы: два канала (больше крепежа и проходов), обязательный уклон для конденсата, точный расчёт длины обеих труб. Выбор: котёл у наружной стены — коаксиал; котёл в глубине дома/выход через крышу — раздельная (см. адаптеры и удлинители раздельных дымоходов в разделе).

Зачем колпаку стабилизатор тяги?

Атмосферные котлы (открытая камера) чувствительны к тяге: сильный ветер, опрокидывание тяги (дым в комнату), обратная тяга при разрежении. Колпак со стабилизатором: имеет открытый канал подмеса — при чрезмерной тяге подсасывает воздух из помещения (тяга стабилизируется), при ветре защищает устье. Устанавливается на вертикальном участке дымохода атмосферного котла (BAXI Slim и др.) — обязателен по инструкции ряда котлов. Симптомы необходимости: котёл гаснет при ветре, пламя «гуляет», запах при порывах. Для турбо-котлов (закрытая камера) стабилизатор не нужен — вентилятор управляет тягой.

Манжета противопожарная — обязательна?

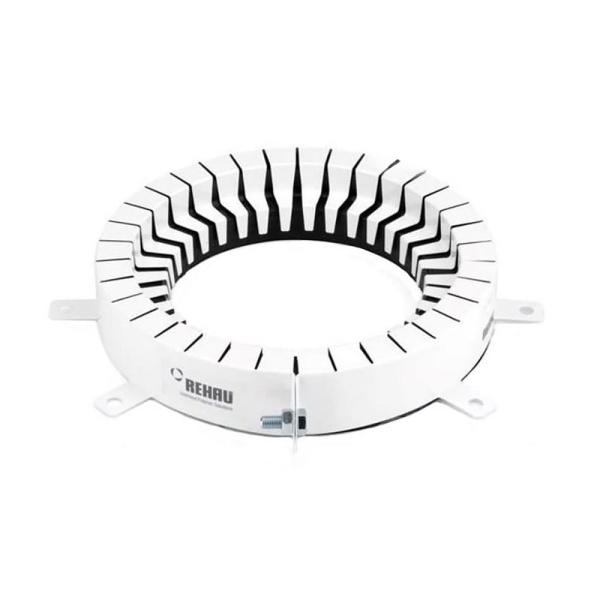

Да, при проходе дымохода (и любых горючих труб) через деревянные перекрытия/стены: при пожаре манжета (вспенивающийся состав) расширяется от температуры и перекрывает проём — огонь и дым не распространяются между этажами (огнестойкость EI 90–120). Нормы: разделка (несгораемый утеплитель) + манжета в проёме перекрытия; для коаксиальных труб через стену — гильза с теплоизоляцией. Экономия на манжете — нарушение пожарных норм и риск для дома. Манжета REHAU RAUPIANO PLUS 110 — под трубы Ø80/110 (дымоходы, вентиляция).

Почему из дымохода капает вода/конденсат?
