Трансформаторы и ПРА

Трансформаторы и ПРА: питание галогенных и люминесцентных ламп

Раздел «Трансформаторы и ПРА» в каталоге комплектующих для светильников Pletora — понижающие трансформаторы с проводом и пускорегулирующие аппараты Feron (ЭПРА Saffit, ЭМПРА EB52) для люминесцентных ламп. Трансформатор преобразует 220 В в 12 В для галогенных ламп G4/GU5.3 и светодиодных модулей; ПРА (пускорегулирующий аппарат) — электронное (ЭПРА) или электромагнитное (ЭМПРА) устройство запуска и стабильной работы люминесцентных ламп. Раздел небольшой, но закрывает задачи обслуживания старого парка светильников: замена вышедшего из строя трансформатора в споте возвращает свет без покупки нового светильника, а замена ЭМПРА на ЭПРА убирает гул и мерцание люминесцентных ламп и продлевает их ресурс. Консультанты Pletora помогут подобрать замену — 8-800-201-42-32, доставка по России.

Типы устройств в разделе

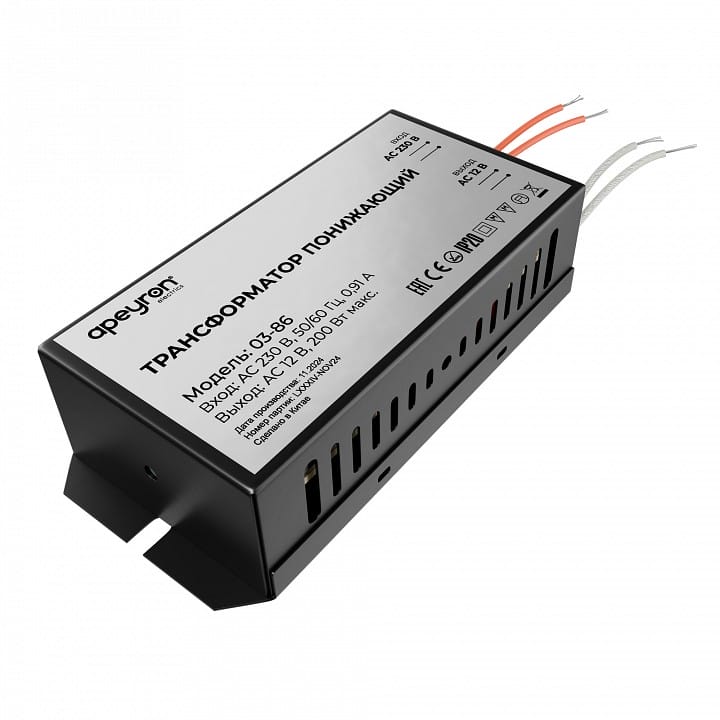

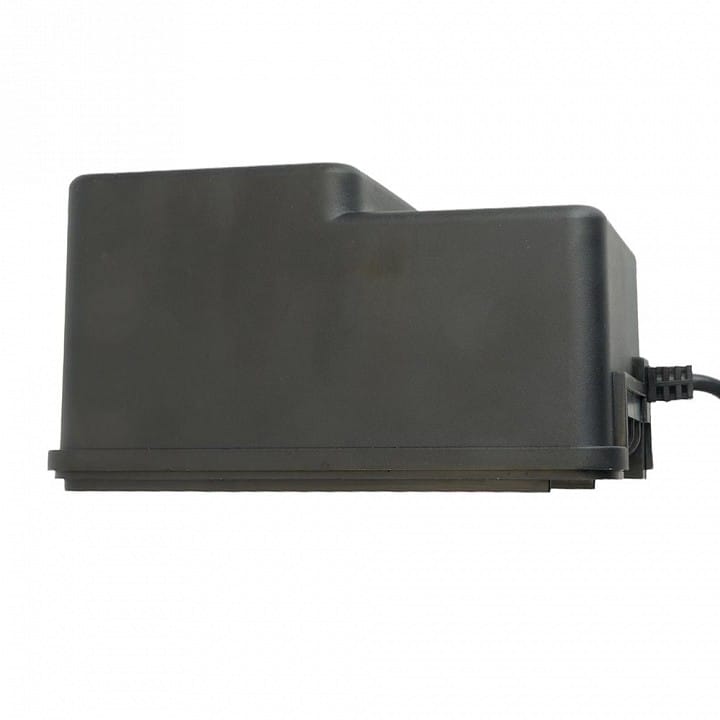

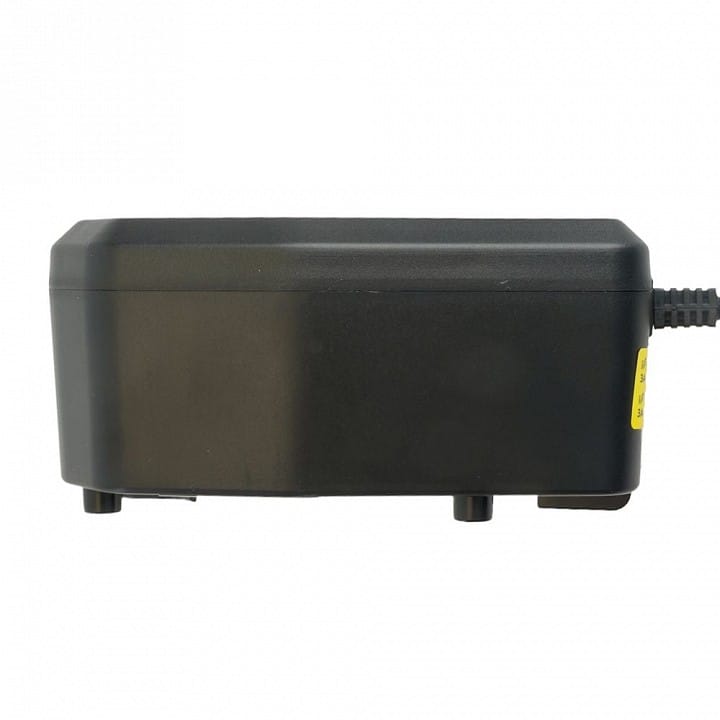

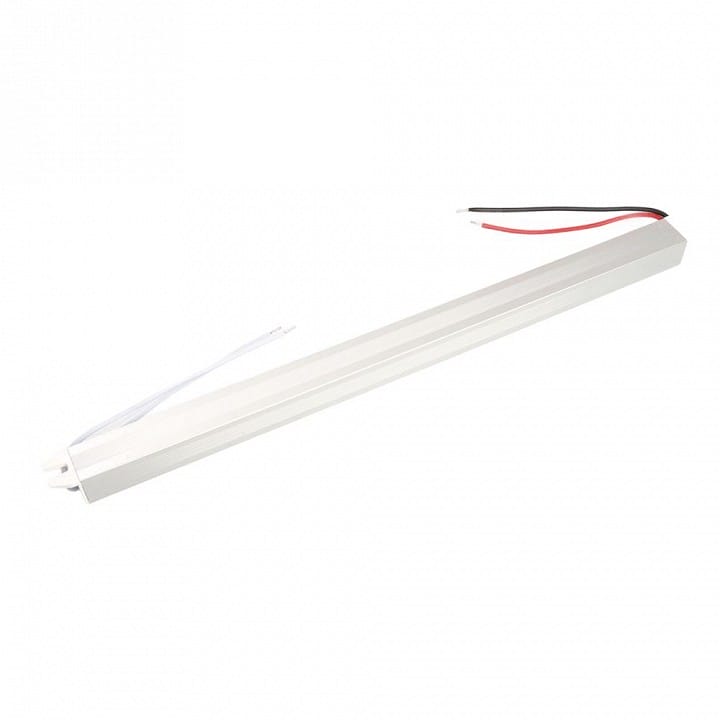

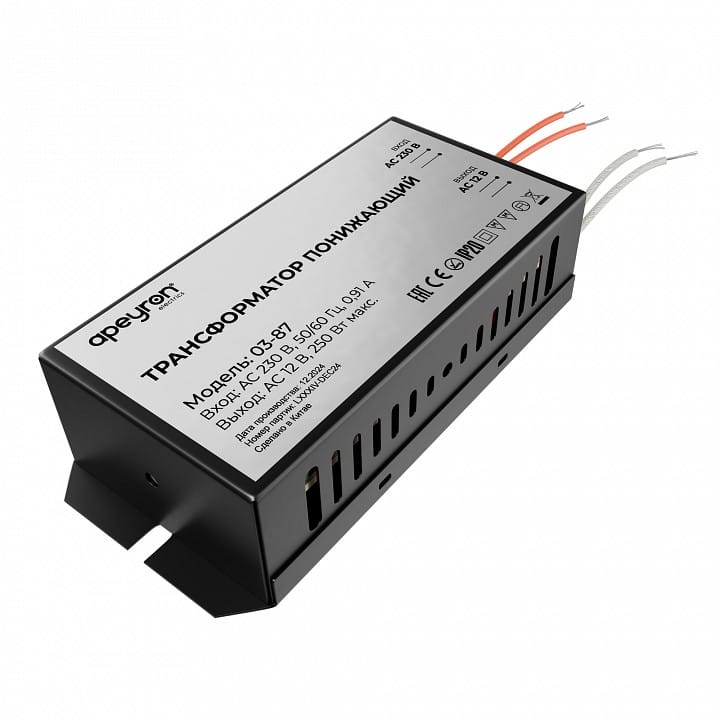

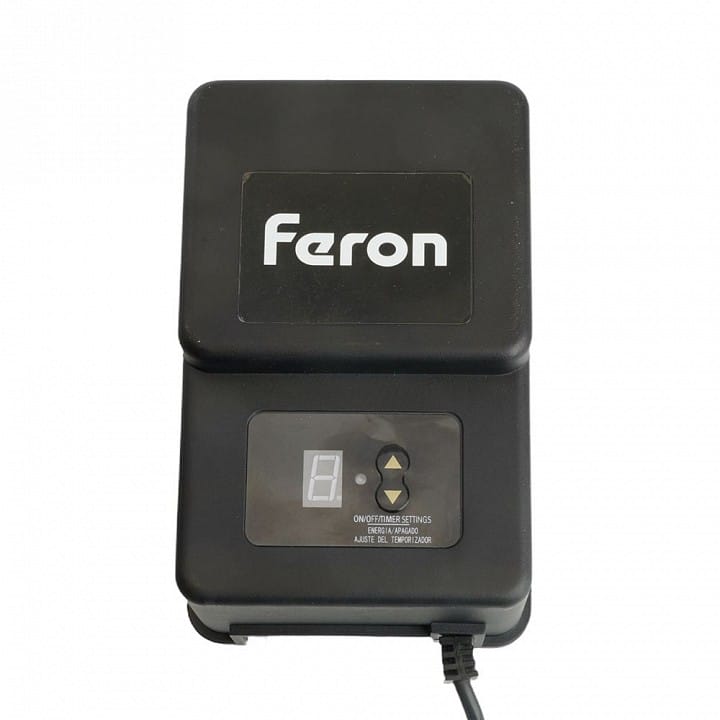

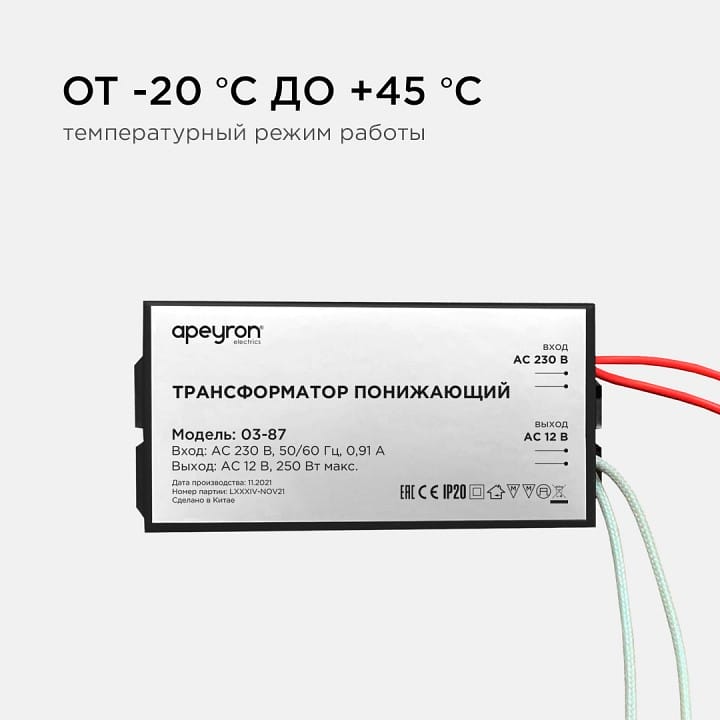

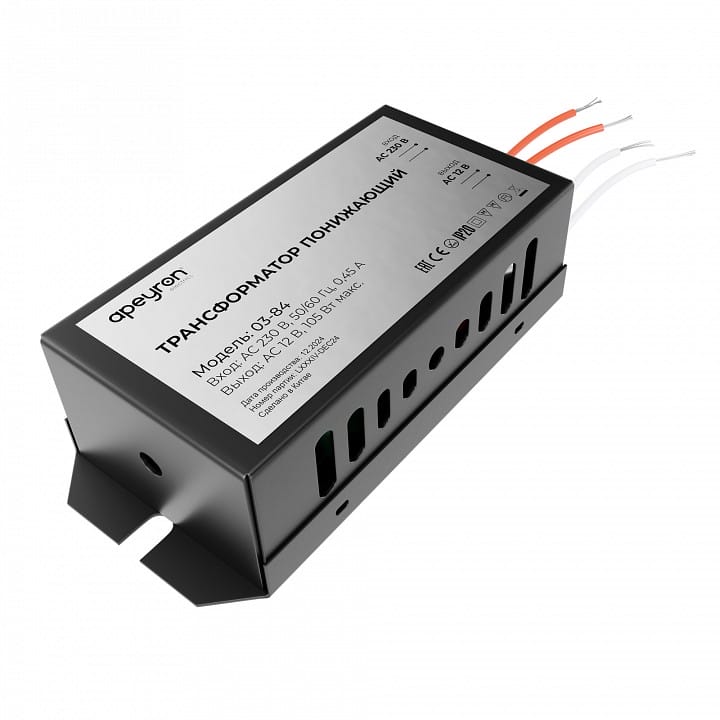

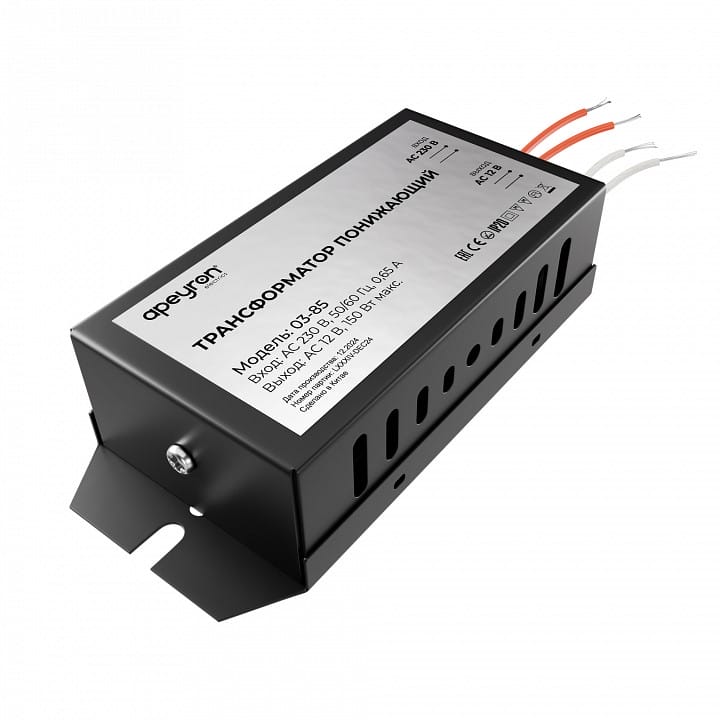

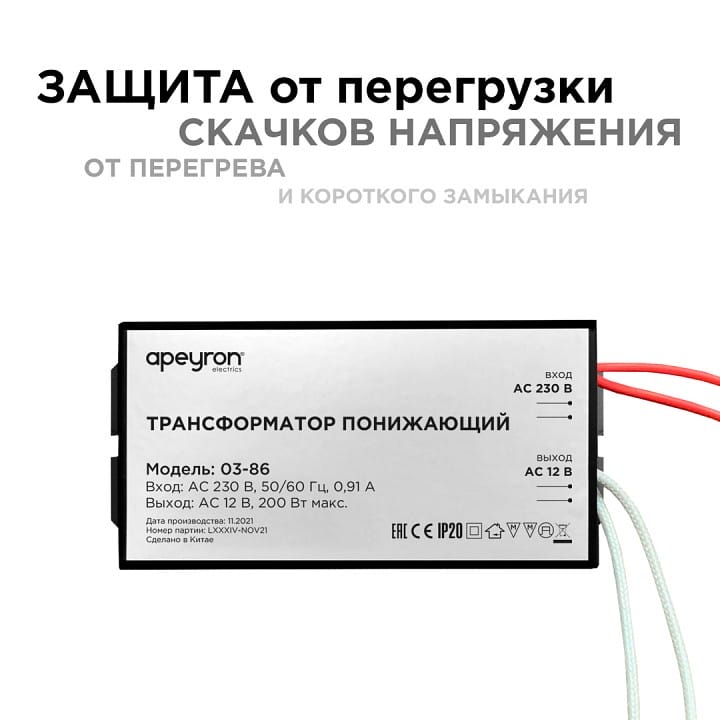

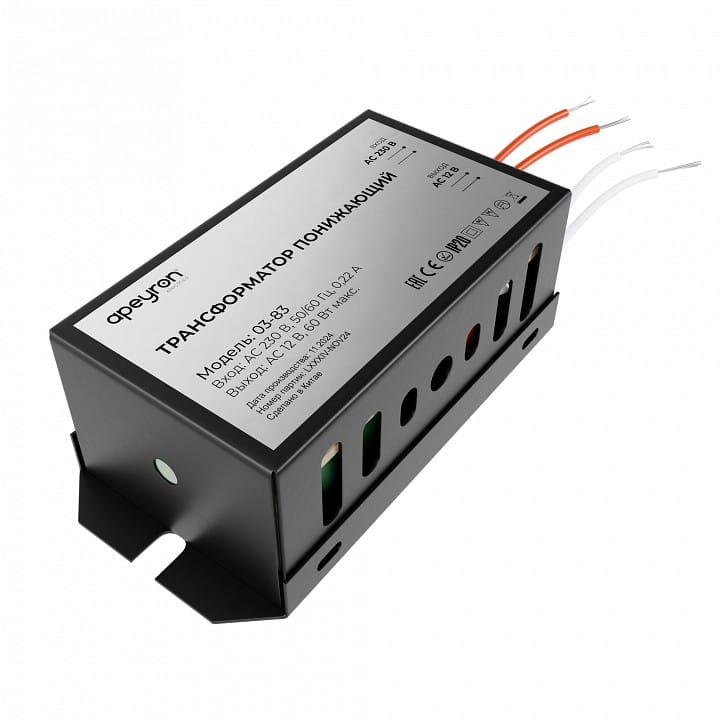

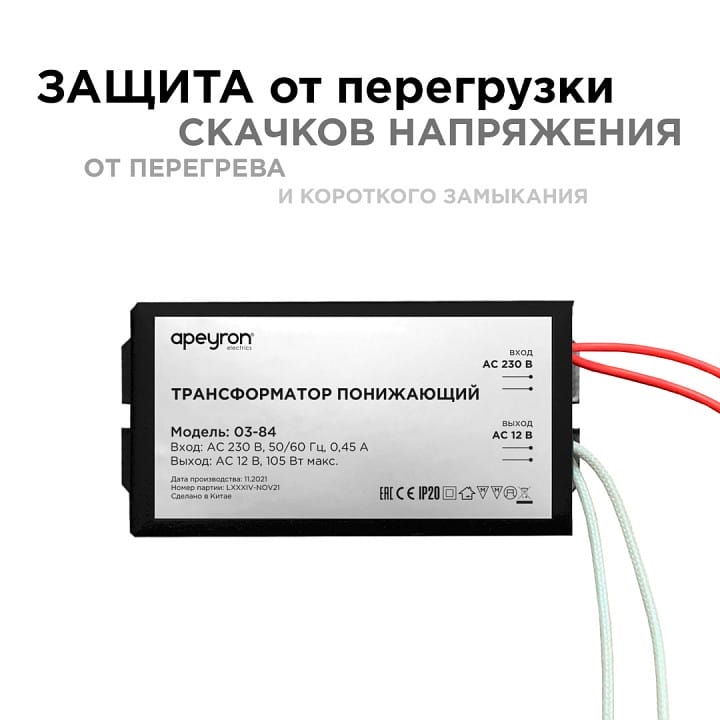

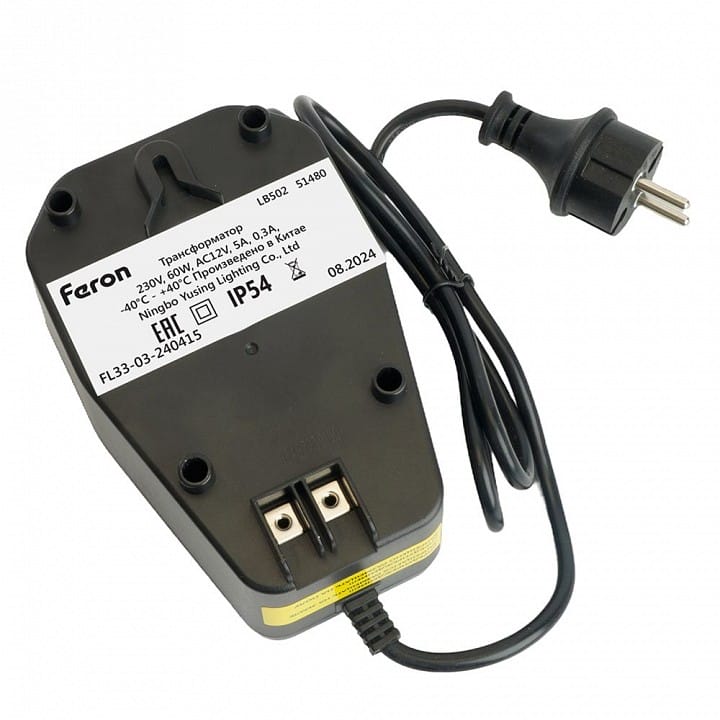

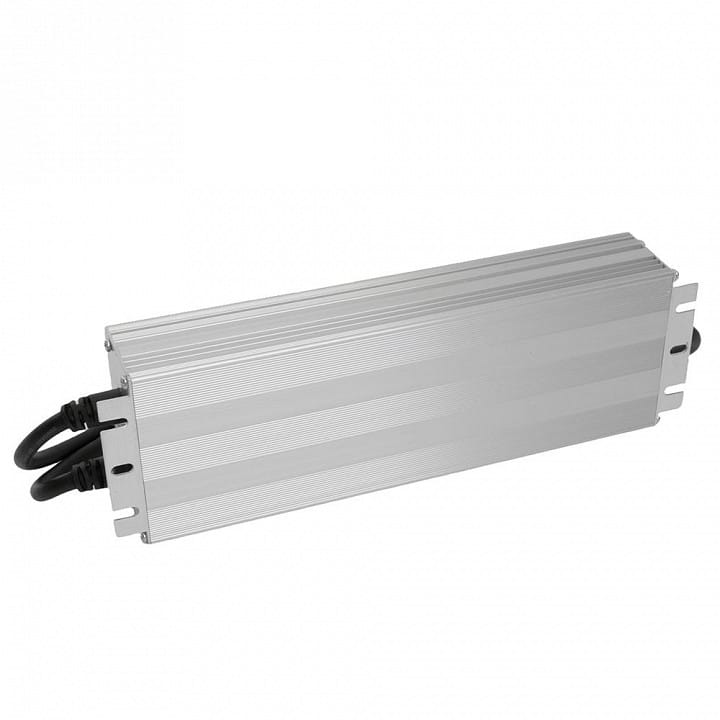

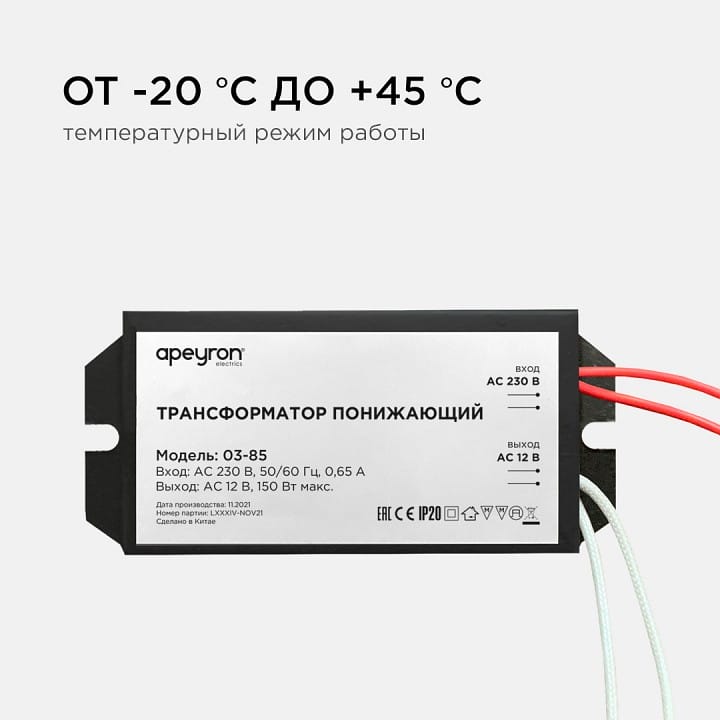

Трансформаторы с проводом (11 моделей) — понижающие устройства 220 — 12 В для галогенных ламп: компактный корпус с сетевым проводом и выходом 12 В, рассчитанный на мощность ламп спота или линии (обычно 20–150 Вт). Такие трансформаторы ставятся в нишу или за подвесной потолок и питают галогенные споты GU5.3 и лампы G4 в люстрах и бра: замена сгоревшего трансформатора — типовая операция при ремонте светильников. ЭПРА Feron Saffit (3 модели) — электронные пускорегулирующие аппараты для люминесцентных ламп: запуск без мерцания и гула, работа на высокой частоте (20–50 кГц), меньший нагрев и больший ресурс лампы по сравнению с ЭМПРА. ЭМПРА Feron EB52 — классический электромагнитный дроссель: простой и живучий, но с гудением и мерцанием 100 Гц. Выбор ПРА — по мощности и типу ламп: 1×18, 2×18, 1×36, 2×36 Вт и т.д. — маркировка на корпусе лампы/светильника. Схема подключения ЭПРА проще ЭМПРА (не нужен стартер); замена ЭМПРА на ЭПРА — распространённая модернизация: свет ровнее, запуск мгновенный, энергопотребление ниже на 20–30%.

Как выбрать трансформатор или ПРА

Для трансформатора: определите напряжение ламп — 12 В (галоген GU5.3/G4) или иное; мощность — сумма ламп линии + запас 20% (3 лампы по 20 Вт = 60 Вт; трансформатор — 80 Вт); тип — электронный (компактный, без гула) для спотов. Проверяйте габариты: трансформатор должен поместиться в нишу светильника. Для ПРА: посмотрите маркировку на люминесцентной лампе (мощность 18/36/58 Вт) и число ламп в светильнике; подберите ЭПРА/ЭМПРА той же мощности и схемы (1 или 2 лампы). ЭПРА предпочтительнее: тихий запуск, отсутствие мерцания, ресурс лампы выше. Сверяйте тип цоколя лампы (G13 — линейные, G23/G24 — компактные). При замене ЭМПРА на ЭПРА убедитесь, что светильник позволяет разместить электронный аппарат (меньше по размеру). Для светодиодных ламп ПРА не нужен — им требуется драйвер/блок питания из раздела блоков питания. Если сомневаетесь в схеме — сфотографируйте старый аппарат и маркировку ламп: консультанты Pletora подберут замену.

Замена и эксплуатация

Замена трансформатора: обесточьте линию; отсоедините старый (вход 220 В — от сети, выход 12 В — к лампам), подключите новый по маркировке (вход/выход перепутать нельзя — сгорит), закрепите в нише. Замена ПРА: обесточьте; у ЭМПРА отключите дроссель и стартер, у ЭПРА — демонтируйте старую схему и подключите новую по схеме на корпусе (провода к лампам и сети). Утилизация: старые люминесцентные лампы содержат ртуть — сдавайте в пункты приёма; ПРА и трансформаторы — электронный лом. Эксплуатация: электронные ПРА не гудят и не греются; при гуле или мерцании после замены — проверьте схему и контакты. Ресурс ЭПРА — 30–50 тыс. часов. Не включайте ПРА без лампы (холостой ход сокращает ресурс); вилки и шнуры для подключения — в разделе вилок. Трансформаторы 12 В размещайте в вентилируемых местах: перегрев — главная причина выхода из строя. При замене галогенных ламп на LED 12 В — трансформатор остаётся (LED 12 В совместимы), но проверяйте минимальную нагрузку трансформатора.

Чек-лист: трансформатор/ПРА

• Тип: трансформатор 12 В или ПРА.
• Мощность с запасом 20%.
• Схема подключения (1/2 лампы).
• ЭПРА вместо ЭМПРА для модернизации.
• Вентиляция места установки.

Частые вопросы

Чем ЭПРА отличается от ЭМПРА?

ЭПРА (электронный ПРА) запускает люминесцентную лампу на высокой частоте: свет ровный, без мерцания и гула, запуск мгновенный, лампа служит дольше, аппарат компактный и лёгкий. ЭМПРА (электромагнитный дроссель) — классика: дёшев и живуч, но гудит, лампа мерцает с частотой 100 Гц и запускается со стартером. Замена ЭМПРА на ЭПРА той же мощности — стандартная модернизация: комфортнее свет, ниже потребление на 20–30%, стартер не нужен. ЭПРА выбирают по мощности и числу ламп светильника.

Как понять, что сгорел трансформатор, а не лампа?

Признаки трансформатора: не горит вся линия ламп (2–3+), лампы целые (проверьте заменой), на выходе трансформатора нет 12 В (проверка тестером), характерный запах или вздутие корпуса. Лампа перегорает обычно одна. Если после замены лампы света нет — проверьте трансформатор: вход 220 В есть, выход 12 В отсутствует — аппарат вышел из строя. Замена трансформатора — дешевле покупки новых светильников. При установке нового соблюдайте полярность вход/выход и мощность с запасом.

Можно ли подключить светодиодные лампы 12 В к старому трансформатору?

Да, если трансформатор электронный и LED-лампы рассчитаны на 12 В: светодиоды работают от того же напряжения. Нюансы: электронные трансформаторы имеют минимальную нагрузку (обычно 20–50 Вт) — одна LED-лампа 3–5 Вт может не запуститься или мигать; решение — оставить часть галогенных ламп, заменить трансформатор на блок питания 12 В или использовать LED-лампы с совместимостью. Электромагнитные трансформаторы (дроссельные) с LED работают хуже. Для надёжности заменяйте трансформатор на стабилизированный блок питания из раздела блоков.

Какой трансформатор нужен для галогенных спотов?

Для спотов GU5.3 и ламп G4 — трансформатор 220 — 12 В мощностью = сумма ламп + 20%: 4 спота по 20 Вт = 80 Вт; аппарат — 100 Вт. Электронный трансформатор — компактнее и без гула; размещается в нише за спотом или за подвесным потолком с вентиляцией. Расстояние от трансформатора до ламп — до 2–3 м (длинные линии теряют напряжение). При замене галогена на LED 12 В учитывайте минимальную нагрузку аппарата.

Почему после замены ЭМПРА на ЭПРА лампа мигает?

Причины: несоответствие мощности (ЭПРА слабее лампы), ошибка в схеме подключения (перепутаны провода ламп и сети), неисправная лампа (на исходе ресурса — замените), плохой контакт в патронах. Проверьте маркировку: ЭПРА должен соответствовать мощности и числу ламп (1×36 или 2×36). Сверьте схему на корпусе ЭПРА с фактическим подключением. Электронные ПРА чувствительны к качеству контактов — зачистите и затяните соединения. При корректной схеме мигание исчезает.
