Короба крышные для вентиляторов

«Короба крышные для вентиляторов»: фундамент вытяжки на кровле

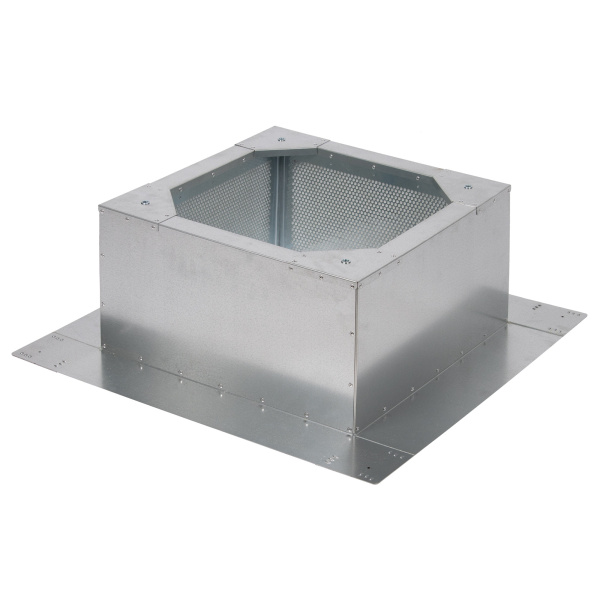

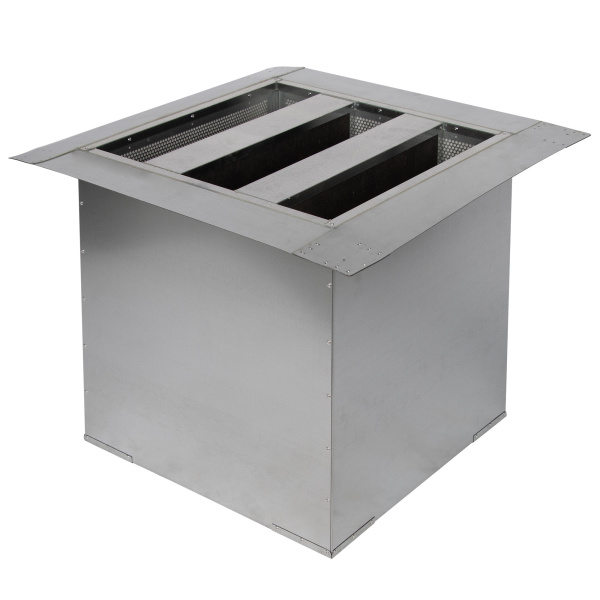

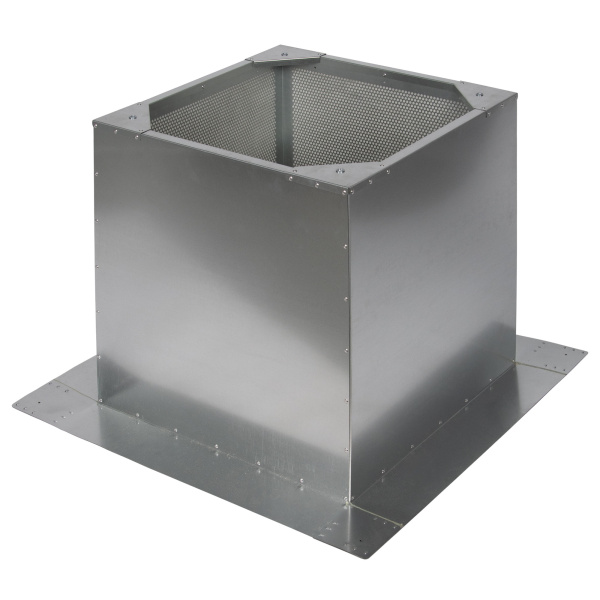

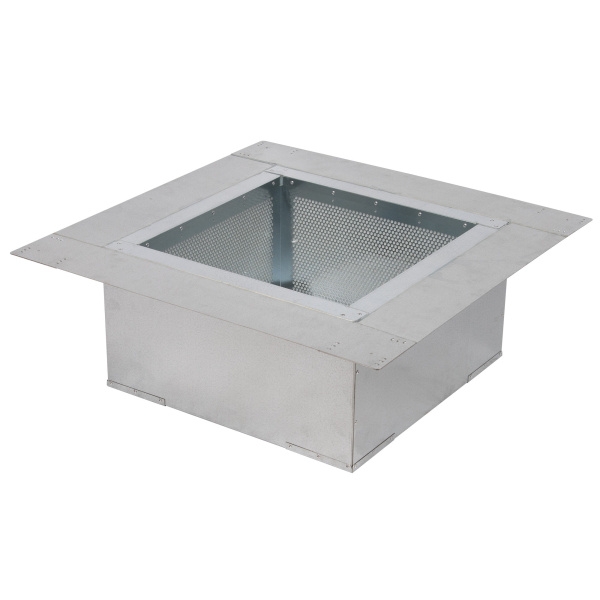

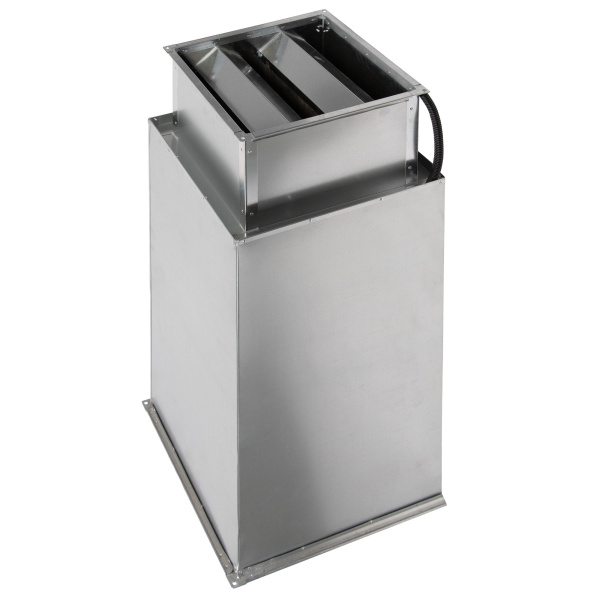

Раздел «Короба крышные для вентиляторов» в каталоге вентиляции Pletora — про цоколи, без которых кровельный вентилятор не поставить. Короб — это металлический узел между вентилятором и кровлей: на него встаёт аппарат, сквозь него воздух уходит в вертикальный канал под крышей. Заодно короб защищает трассу от дождя и снега, отводит конденсат и не даёт птицам обосноваться в воздуховоде. Вентилятор, прикрученный прямо к проёму в кровле, — это протечки, наледь и гул, который разносится по перекрытию. Поэтому и на крышах складов, где работают промышленные вентиляторы, и на кровлях магазинов короб — стандартная деталь монтажа, а не дополнительная роскошь. К тому же он решает сервисную задачу: аппарат поднимается над кровлей, и обслуживать его удобнее, чем утопленный в кровельный пирог узел.

Как выбрать крышный короб под вентилятор

Первый размер — посадочный: короб должен принять и патрубок вентилятора, и воздуховод, подходящий снизу. Диаметры 100–500 миллиметров — стандартный ряд, тот же, по которому собраны канальные вентиляторы смешанного типа, поэтому узел «канал — короб — вентилятор» собирается без переходников. Второй вопрос — куда смотрит выброс. Строго вверх проще по монтажу, но дождь и снег попадают прямо в аппарат; схемы с боковым выбросом и жалюзи спокойнее переживают снежные зимы. Третий — утепление: неутеплённый короб на холодной кровле собирает конденсат, а зимой обрастает наледью, поэтому для холодных регионов берите короб с внутренней изоляцией и дренажным кольцом. Уточните и расчётную нагрузку: вес вентилятора плюс снеговой мешок не должны заставить короб «играть» под аппаратом. Способ крепления вентилятора тоже имеет значение: одни короба принимают аппарат фланцем на болтах, другие — через резиновый уплотнитель по периметру. Жёсткий металлический стык передаёт вибрацию на кровлю, поэтому между коробом и вентилятором часто прокладывают виброизолирующую прокладку — уточните, входит ли она в комплект или её нужно докупать.

Где применяется

Короба нужны везде, где воздуховод выходит на кровлю: вытяжка кафе и ресторанов, магазины, склады, производственные цеха, автосервисы, многоквартирные дома с принудительной вентиляцией. Короб ставят на железобетонный стакан или прямо на кровельный пирог — и лучше заложить проём на этапе кровельных работ, чем потом резать готовую крышу. На плоских кровлях короб выравнивает узел по высоте и отрывает вентилятор от поверхности, чтобы аппарат не засасывал собственный выброс. В частных домах кровельный узел встречается реже, но если кухонная вытяжка выведена через крышу, короб там так же уместен: он закрывает проход трубы и не даёт конденсату стекать по каналу вниз. Помните и про зоны ответственности: проход через кровлю герметизирует кровельщик, узел собирает вентиляционщик, линию тянет электрик. Договоритесь о границах работ до начала монтажа — это избавит от споров после первого дождя.

Чек-лист: промеры перед заказом короба

• Замерьте патрубок вентилятора и диаметр канала под кровлей.
• Уточните толщину кровельного пирога и высоту стакана.
• Выберите схему выброса с учётом снеговой нагрузки региона.
• Проверьте наличие утепления и дренажа конденсата.
• Сверьте вес вентилятора с допустимой нагрузкой на короб.

Частые вопросы

Можно ли поставить короб на скатную кровлю?

Можно, но узел усложняется: на скате короб монтируют через опорную площадку или проходной элемент, который выравнивает горизонт и герметизирует место прохода. Кровельщики обычно готовят проём заранее, с фартуком и гидроизоляцией. Если кровля уже готова, работы больше: придётся аккуратно разбирать покрытие вокруг прохода и восстанавливать его после монтажа. На крутых скатах место для вентилятора выбирают с учётом схода снега и розы ветров, иначе узел окажется в зоне снегового сползания.

Чем утеплённый короб лучше неутеплённого?

Разница видна зимой. В неутеплённом коробе тёплый влажный воздух из помещения встречается с холодным металлом, оседает конденсатом и замерзает: наледь сужает сечение, а весной вода течёт по каналу вниз. Утеплённый короб держит температуру внутренней стенки выше точки росы. Если вытяжка работает не постоянно, а с перерывами, утепление обязательно — именно в паузах конденсат успевает намерзать. Для сезонных объектов вроде дач и летних кафе неутеплённый короб — почти гарантированная наледь к середине зимы.

Короб и вентилятор разных диаметров — что делать?

Прямое соединение разных диаметров не делают: щели дают подсос, а перепад сечения — шум. Между коробом и вентилятором ставят переходник, либо сразу ищут короб с посадочным кольцом под свой типоразмер. Проще не допускать расхождения: выбирайте короб одновременно с вентилятором и сверяйте посадочные размеры по карточкам, а не по «приблизительно таким же» цифрам из памяти. Сверка занимает две минуты, зато исключает возврат негабаритного груза.

Как часто обслуживать крышный узел?

Раз в год, перед началом холодного сезона: осмотрите короб снаружи и изнутри, уберите листья и мусор, проверьте жалюзи на свободный ход и дренажное отверстие. Если рядом с вытяжкой стоит кухонное оборудование, жир оседает на лопатках вентилятора и стенках короба — такой узел стоит чистить дважды в год. Заодно проверяйте крепёж: вибрация за сезон ослабляет болты заметно сильнее, чем кажется. И убедитесь, что дренажное отверстие короба не забито: забитый дренаж весной даёт лужу на кровле и ржавые потёки на стене.
