Мультизональные системы кондиционирования

Мультизональные системы кондиционирования: здание с одним контуром и любой геометрией охлаждения

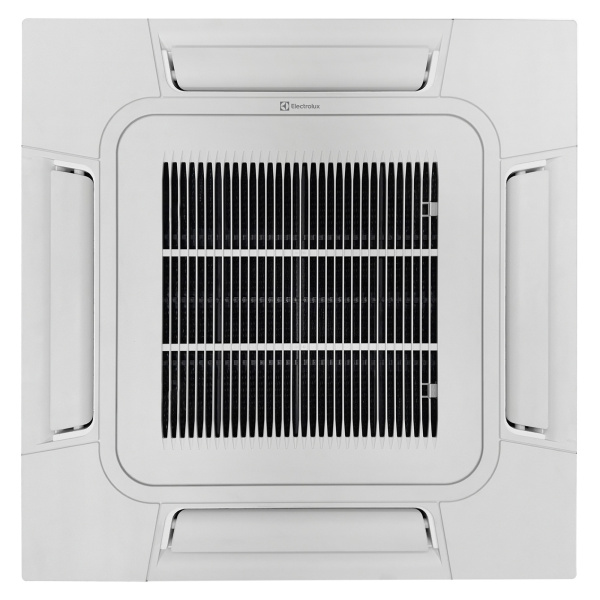

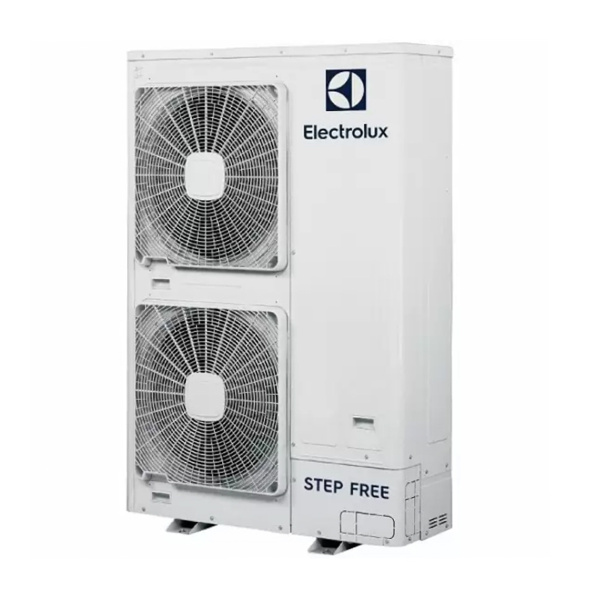

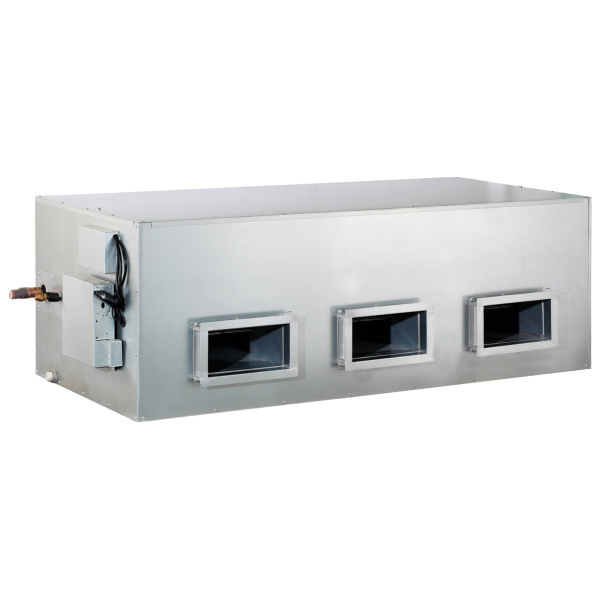

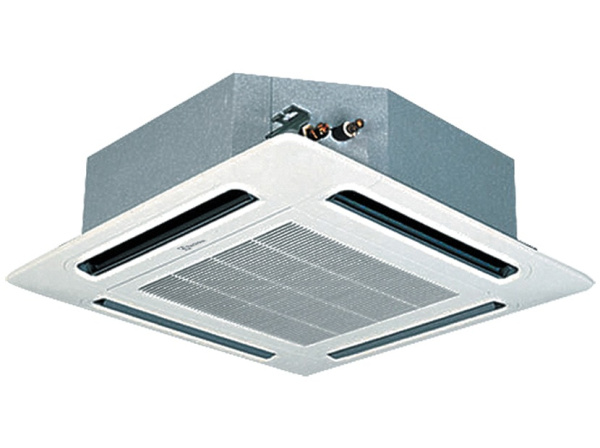

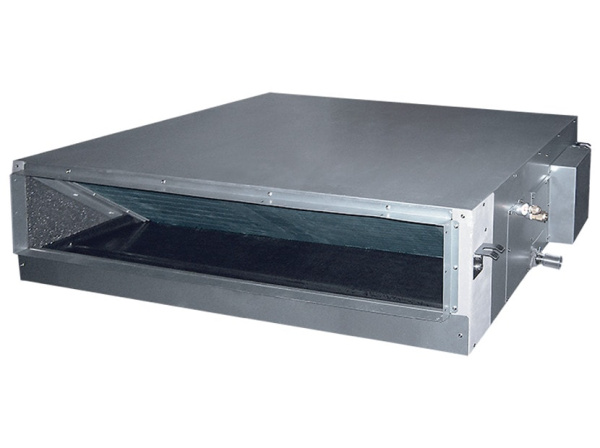

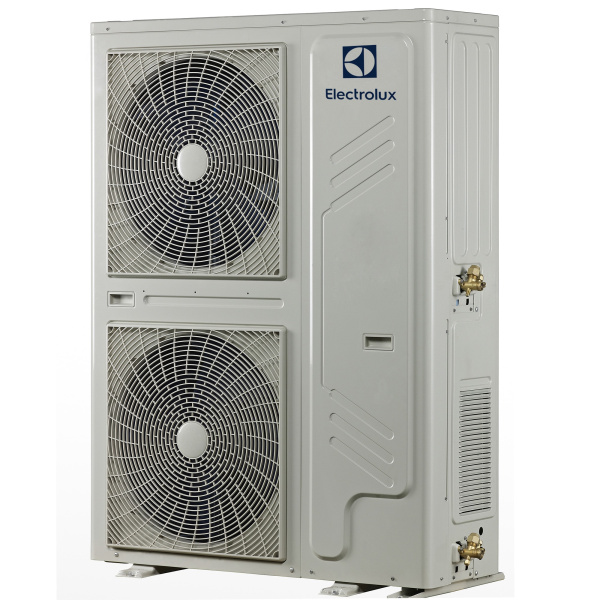

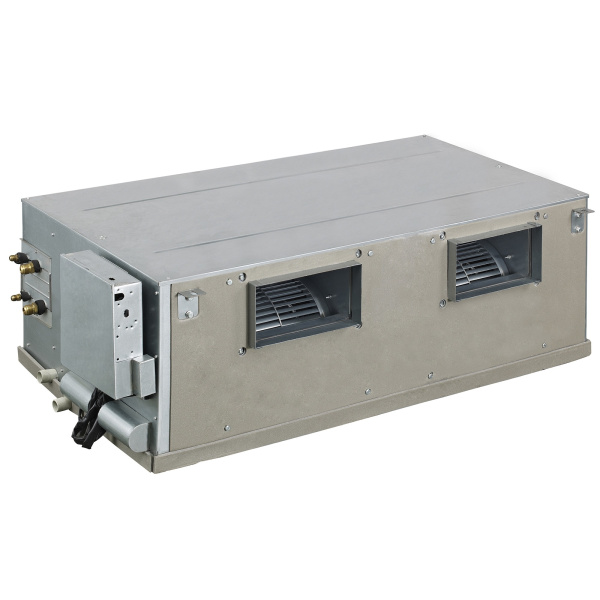

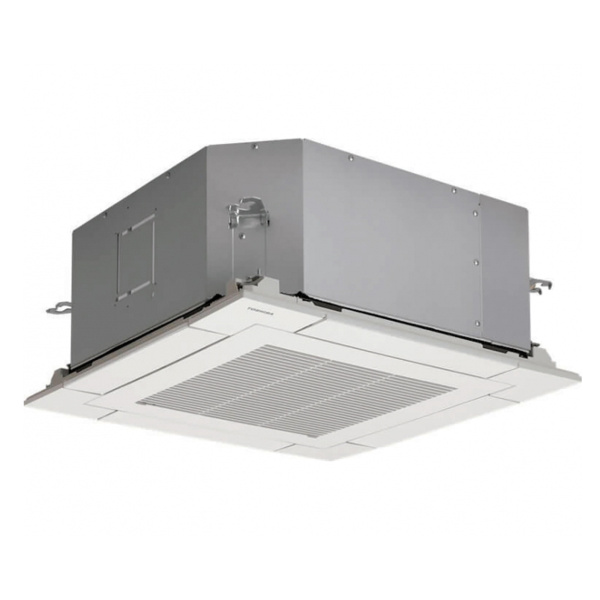

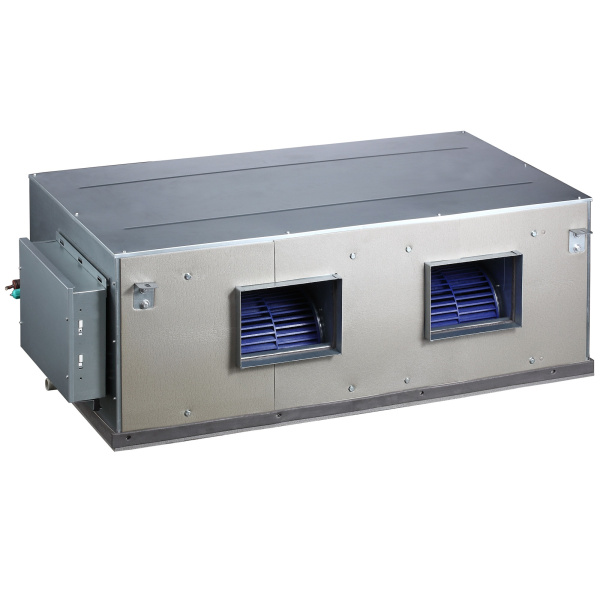

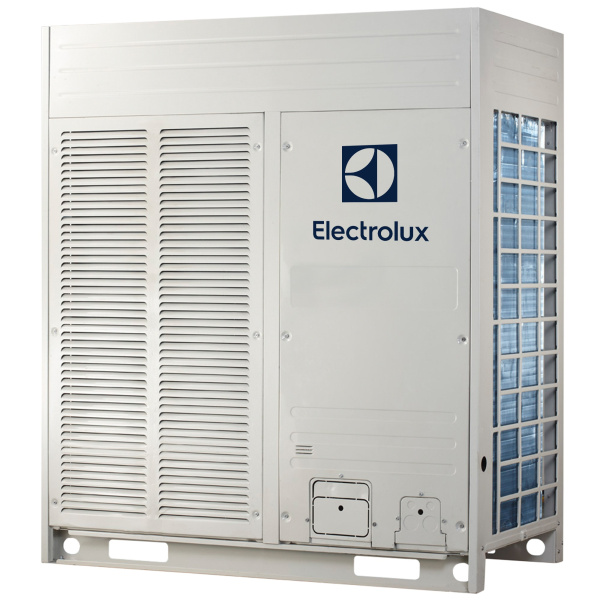

Раздел «Мультизональные системы кондиционирования» в каталоге вентиляции Pletora посвящён фреоновым системам класса VRF/VRV — самой гибкой схеме кондиционирования для зданий. Идея проста: один наружный блок с инверторным компрессором обслуживает от шести-восьми до нескольких десятков внутренних блоков, каждый из которых работает в своей зоне независимо. Пока кабинет на солнечной стороне тянет максимум холода, переговорная в тени лишь поддерживает комфорт, а серверная круглосуточно охлаждается. Хладагент бежит по двум медным трубам, внутренние блоки — канальные, кассетные, настенные, напольно-потолочные — выбирают под планировку и дизайн потолка. VRF пришла на смену связкам «чиллер — фанкойл» там, где нет смысла заводить в здание водяной контур, но и россыпь отдельных сплитов уже недопустима: эстетика фасада, длина трасс, десятки пультов вместо одной системы управления.

Как выбрать мультизональную систему кондиционирования

Сначала отсеките случаи, где VRF не нужна. Квартира или небольшой офис с четырьмя-пятью комнатами — это территория мульти-сплит-систем свободной компоновки: тот же принцип «один наружный блок — несколько внутренних», но без диспетчеризации и с жёстким лимитом подключений, зато в разы дешевле. VRF оправдана от шести-восьми зон и выше. Дальше считайте теплопритоки по каждому помещению, а не общую площадь: этаж с витражами и машинный зал в подвале требуют разного подхода. Выбирайте систему с инверторным компрессором и проверяйте частичную нагрузку: наружный блок должен плавно уходить на 10–15 % мощности, иначе в межсезонье он будет дёргаться пусками. Длину магистралей берите с запасом — трассы прокладывают до того, как потолки закроют гипсокартоном. И последнее: монтаж VRF доверяют только бригадам с опытом именно таких систем — здесь критичны пайка под азотом, вакуумирование и заправка по весу, а ошибки всплывают через сезон.

Где применяется

Мультизональные системы — стандарт де-факто для бизнес-центров и офисов класса B и выше: десятки кабинетов, разная загрузка, арендаторы, которым нужен раздельный учёт. Гостиницы ставят VRF потому, что постоялец хочет сам управлять климатом в номере, а гостиничная сеть — видеть всю систему из одной точки. Магазины, аптеки, банковские отделения, клиники, большие коттеджи — везде, где фасад нельзя завешивать наружными блоками. Обычно в таких зданиях параллельно работают вентиляция и вытяжка: в санузлах и коридорах воздух меняют компактные бытовые канальные вентиляторы, а кондиционирование остаётся задачей VRF. Такое разделение труда упрощает и проект, и эксплуатацию.

Чек-лист: выбор мультизональной системы

• Посчитайте зоны и теплопритоки по каждому помещению отдельно.
• Сверьте лимит внутренних блоков и максимальную длину трасс с проектом.
• Решите, нужны ли одновременно обогрев и охлаждение в разных зонах.
• Выберите тип внутренних блоков под потолки и интерьер каждого помещения.
• Проверьте, поддерживает ли система центральное управление и учёт по зонам.

Частые вопросы

VRF и VRV — это одно и то же?

По сути да: аббревиатура VRV — торговая марка компании Daikin, VRF — общий технический термин той же технологии. Обе обозначают мультизональную систему с переменным расходом хладагента, когда инверторный компрессор подстраивает подачу фреона под реальную нагрузку зон. В каталоге и документации эти обозначения взаимозаменяемы, но при подборе ориентируйтесь на характеристики конкретной модели, а не на название.

Сколько внутренних блоков можно подключить?

Лимит зависит от модели наружного блока и обычно составляет от 8 до 64 внутренних блоков на один модуль. Практический предел чаще определяется не числом точек, а совокупной мощностью: сумма номиналов внутренних блоков может превышать мощность наружного, поскольку зоны редко работают на полную одновременно. При расширении этажей закладывайте этот запас заранее. Итоговый лимит считает программа подбора производителя: каждый блок занимает долю мощности и точку подключения, поэтому простое деление «мощность на номинал» здесь не работает.

Работает ли VRF зимой на обогрев?

Реверсивные модели греют до −15…−25 °C в зависимости от производителя и исполнения — до этих границ вы получаете до 3–4 кВт тепла на каждый киловатт электричества. Для более холодных регионов предусмотрены низкотемпературные комплекты. Но помните: в мороз мощность обогрева падает, а наружный теплообменник периодически уходит в оттайку — эти потери закладывают в тепловой баланс здания, а не берут «паспортные» цифры за чистую монету. При этом часть системы может охлаждать (серверная), а часть — греть, если выбрана схема с рекуперацией тепла.

Что даёт режим рекуперации тепла?

В такой системе к внутренним блокам идёт не два, а три трубопровода, и наружный блок умеет одновременно гнать холод в одни зоны, а тепло — в другие. Зимой солнечный кабинет, который нужно охлаждать, отдаёт отобранное тепло в холодные помещения вместо того, чтобы выбрасывать его на улицу. Экономия заметна в зданиях с разной загрузкой зон. Расплата — цена монтажа: три трубы вместо двух дороже и в заправке, и в пайке, поэтому рекуперация окупается там, где разница нагрузок устойчива: серверные на солнечной стороне, магазины с холодильными витринами, гостиницы, работающие круглый год.
