Аксессуары для насосов

Аксессуары для насосов: обвязка и комплектующие Джилекс

Раздел «Аксессуары для насосов» в каталоге насосного оборудования Pletora — комплектующие для монтажа и обслуживания насосов Джилекс: штуцеры (1″ Пх1″ П, 4-х и 5-ти выводные R5V, 80 мм), фильтры водозаборные (G1″ П — пластик) и другие аксессуары (13 позиций). Аксессуары — «обвязка» насоса: без них монтаж невозможен или недолговечен. Штуцеры: соединяют насос с трубами/гидроаккумулятором — пятивыводной (R5V: вход насоса, выход на разводку, гидроаккумулятор, манометр, реле давления — классический узел автоматики станции), четырёхвыводной (80 мм — компактные схемы: насос/бак/выход/прибор), простые (1″ Пх1″ П — удлинение/переход). Фильтр водозаборный (G1″ П): на всасывающей линии насоса — защита от песка и мусора (грязь — износ насоса: фильтр обязателен для колодцев/ёмкостей); пластиковый корпус с сеткой, разборный (чистка). Монтаж: штуцер на насос (резьба — лён/фум), к штуцерам — трубы/приборы (по схеме); фильтр — на конце всасывающей трубы (в воде источника) или перед насосом. Аксессуары Джилекс — штатная совместимость с насосами Водомет/Джамбо и гидроаккумуляторами бренда (резьбы, диаметры). Консультанты Pletora помогут подобрать — 8-800-201-42-32, доставка по России.

Какие аксессуары нужны для монтажа

Пятивыводной штуцер (R5V) — классика обвязки насосной станции: накручивается на гидроаккумулятор (или насос), к выводам подключаются: насос (вход воды), разводка (выход), реле давления, манометр, (пятый — запасной/дренаж). Всё в одном узле — компактно и аккуратно: реле и манометр на штуцере, трубы — с двух сторон. Четырёхвыводной (80 мм) — для схем без реле (насос с блоком) или компактных: насос/бак/выход/манометр. Простые штуцеры 1″ Пх1″ П: удлинение вывода насоса, соединение с трубой ПНД (через переходник), переходы в обвязке. Фильтр водозаборный (G1″ П — пластик): всасывающая линия — на конце шланга/трубы (в колодце/ёмкости — сетка не даёт песку и крупному мусору попасть в насос) или перед насосом (на линии); разборный корпус (открутить стакан — вычистить сетку); размер — под трубу (G1″ — 1 дюйм). Грязь в насосе — износ крыльчатки и уплотнений (абразив) — фильтр продлевает жизнь насоса в разы (колодцы, песчаные источники — обязателен). Другие аксессуары: обратные клапаны (на всасе — держат воду), гибкие шланги/вибровставки (гашение вибрации — насос не «гуляет» по трубам), хомуты/крепёж. Подбор: по резьбам насоса/бака (1″ — стандарт Джилекс; 3/4″ — малые), по схеме (реле — пятивыводной; блок — четырёхвыводной/простой). Материалы: латунь (штуцеры — долговечно; Джилекс — латунь с покрытием) и пластик (фильтры — лёгкие, недорогие; армированные для давления). Монтаж: резьба — лён/фум/герметик (герметично — течь под давлением), направление — по схеме (стрелки нет — по месту); фильтр — сеткой по потоку (в воде). Обслуживание: фильтр — чистка раз в 1–3 месяца (грязь — падение подачи); штуцеры — осмотр (течи — подтяжка/перепаковка). Аксессуары — «мелочи», от которых зависит работа всей системы: качественные штуцеры и фильтры — залог герметичности и ресурса насоса.

Как выбрать и установить

Определите схему: станция с реле давления — пятивыводной штуцер (R5V: на бак/насос — реле, манометр, трубы); насос с блоком автоматики/без реле — четырёхвыводной или простые штуцеры (по точкам подключения); удлинение/переходы — простые 1″. Резьбы: сверяйте с насосом/баком (вход/выход 1″ — стандарт Джилекс; выводы штуцера — 1″ и 1/4″ (манометр/реле — мелкая резьба); переходники — при несовпадении). Фильтр: размер под всасывающую трубу (G1″ — 1 дюйм — стандарт; 3/4″ — малые насосы), тип (погружной — на конце трубы в источнике; магистральный — в линию перед насосом), материал (пластик — вода питьевая; сетка — нержавейка — долговечно). Установка штуцера: накрутите на бак/насос (лён/фум — герметично, ключом — без перекоса); подключите: реле давления (1/4″ — на штуцер), манометр (1/4″), трубы (1″ — на выводы: вход от насоса/выход на разводку — по схеме); проверьте герметичность под давлением. Установка фильтра: на конец всасывающей трубы (в источнике — 20–30 см от дна: песок не засасывается) или в линию перед насосом (стрелка — по потоку); затяжка — от руки + ключ (пластик — не перетянуть). Проверка: включите насос — подача стабильна (фильтр чист), нет течей (штуцеры), реле/манометр работают (станция). Обслуживание: фильтр — чистка раз в 1–3 месяца (сетку промыть; при заиливании — чаще); штуцеры — осмотр при обслуживании (течи — подтяжка/перепаковка резьбы). Не экономьте на аксессуарах: негерметичный штуцер — подсос воздуха (насос не качает); без фильтра — песок убивает насос. Аксессуары Джилекс — штатная совместимость: собрали узел — работает.

Чек-лист: аксессуары

• Штуцер под схему (реле/блок).
• Резьбы 1″ под насос/бак.
• Фильтр на всасывании.
• Герметичность соединений.
• Чистка фильтра регулярно.

Частые вопросы

Зачем нужен пятивыводной штуцер?

Пятивыводной штуцер (R5V) — монтажный узел насосной станции: накручивается на гидроаккумулятор, а к его выводам подключаются все элементы автоматики: насос (вода в бак), разводка дома (вода из бака), реле давления (управление насосом), манометр (контроль) и пятый вывод (запасной — дренаж/дополнительный прибор). Один узел вместо «паутины» тройников и переходов: компактно, герметично, удобно обслуживать (всё в одном месте). Без штуцера пришлось бы собирать узел из отдельных тройников (больше соединений — больше рисков течи). Подбирается под резьбу бака (1″ — стандарт) и выводы (1/4″ — реле/манометр). Для насосов с блоком автоматики (без реле) пятивыводной не нужен — четырёхвыводной/простые соединения.

Какой фильтр поставить на всасывающую линию насоса?

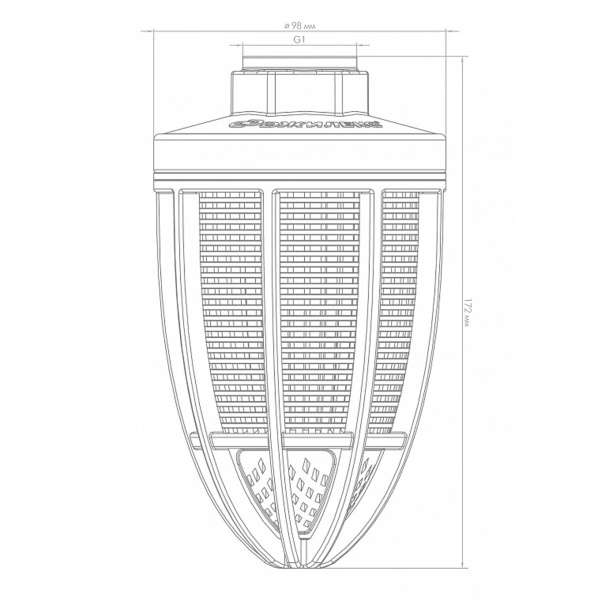

Водозаборный фильтр (сетчатый, G1″) на конце всасывающей трубы — для колодцев/ёмкостей/песчаных источников: защищает насос от песка, ила, мелкого мусора (абразив убивает крыльчатку и уплотнения). Требования: размер — под трубу (G1″ — стандарт Джилекс; переходники для 3/4″), сетка — нержавейка (долговечно; пластик — бюджет), разборный (чистка); установка — на конце шланга/трубы, 20–30 см от дна (песок со дна не засасывается), вертикально (сетка не ложится на дно). Для магистральной воды (чистая) — фильтр перед насосом (механика) — опционально (грязь из труб). Чистка — раз в 1–3 месяца (заиливание — падение подачи: сетку промыть). Для скважин — насос с дополнительным фильтром («дф» — Водомет) или фильтр на всасе (погружные — встроенная защита). Без фильтра — насос рискует: песок — быстрый износ. Правило: любой забор из «открытой» воды (колодец, ёмкость, пруд) — фильтр обязателен.

Можно ли обойтись без штуцера, соединив всё тройниками?

Технически — да: узел автоматики можно собрать из отдельных тройников и переходов (насос — тройник — бак/разводка; в тройник — ещё тройник на реле и манометр). Но: больше соединений (5–8 резьб вместо 1) — больше мест течи и подсоса воздуха (насос не качает/кавитация), сборка дольше и сложнее (герметизация каждого стыка), узел громоздкий. Пятивыводной штуцер — одно герметичное изделие заводского качества: быстрее, надёжнее, компактнее; стоимость — небольшая. Рекомендация: для станций/узлов автоматики — штатный штуцер (R5V); тройники — для нестандартных схем (когда штуцер не подходит по резьбам/компоновке). Герметичность резьб — лён с пастой/фум/герметик (качественно) — в любом случае.

Почему после сборки узла насос не качает или течёт?

Течь: негерметичная резьба (перепакуйте: лён/фум/герметик — правильно: лён — с пастой, фум — ровно, без обрывов; затяжка — достаточная, без перекоса), трещина штуцера/фильтра (перетянули пластик — замените), прокладка (там, где есть — замените/подожмите). Не качает: подсос воздуха на всасе (негерметичность соединений ДО насоса — штуцеры/фильтр/труба: проверьте все стыки — мыльной пеной/на слух; насос «сосёт» воздух вместо воды), фильтр забит (прочистите), завоздушен насос (залейте водой — первичная заливка), направление (перепутаны вход/выход — проверьте стрелку). Порядок: проверьте герметичность всех соединений (подтяжка/перепаковка), фильтр, заливку насоса, направление. Собирайте аккуратно: резьба — с уплотнителем, пластик — без перетяга. Качественная сборка узла — залог работы насоса.

Какие ещё аксессуары нужны для насосной станции?

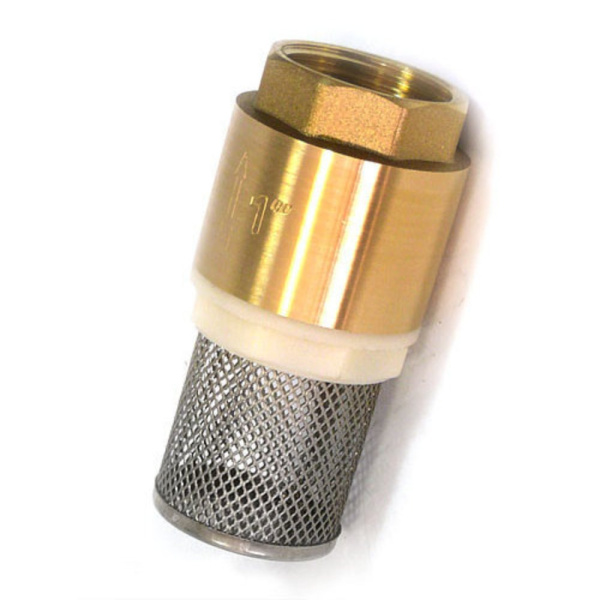

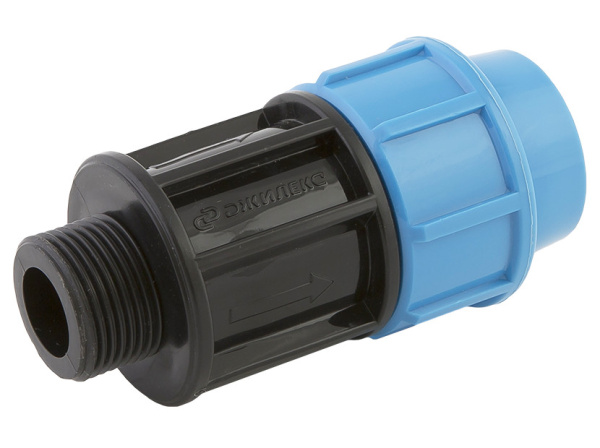

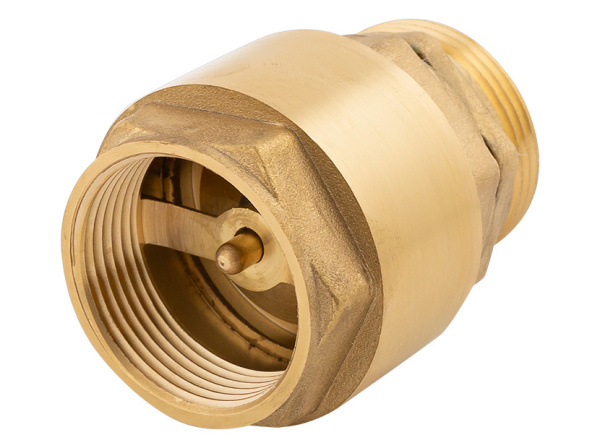

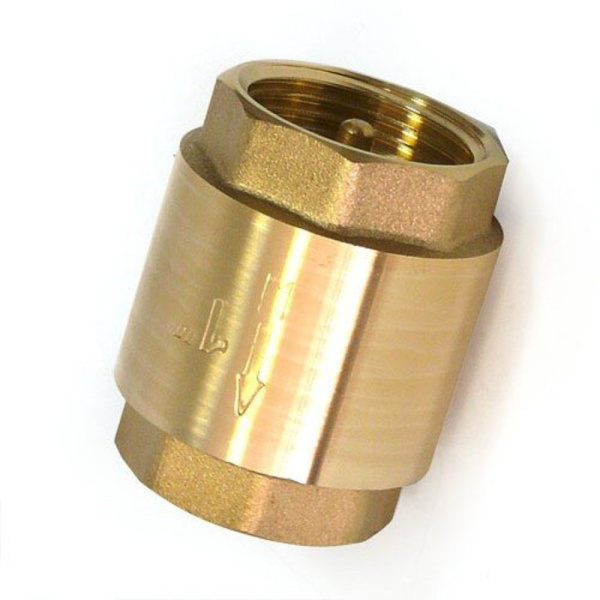

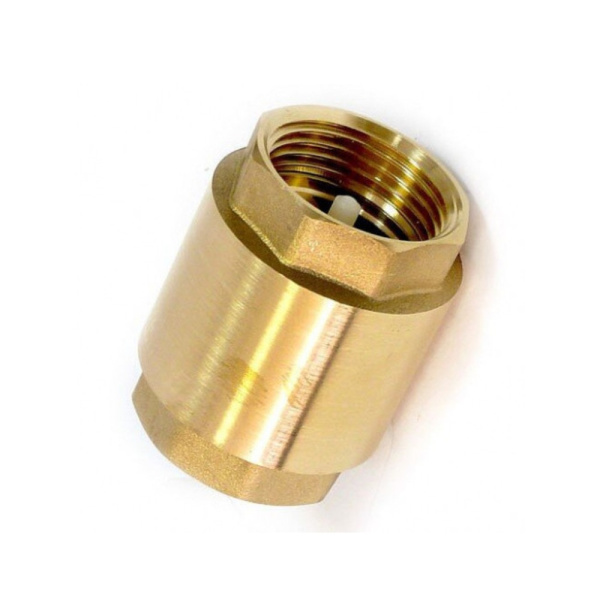

Базовый комплект: пятивыводной штуцер (узел), реле давления (управление — если не встроено), манометр (контроль), обратный клапан (на всасе/выходе насоса — вода не уходит), фильтр водозаборный (защита), гибкие шланги/вибровставки (насос не передаёт вибрацию на трубы — меньше шума и расшатывания), краны (отсечение для обслуживания), труба ПНД/шланг армированный (всас — не схлопывается). Опционально: защита от сухого хода (поплавок/блок — колодцы/ёмкости), редуктор (давление > 4–6 бар), гидроаккумулятор (если не в станции). Соберите узел: насос — обратный клапан/фильтр (всас) — штуцер на бак — реле/манометр — разводка. Аксессуары Джилекс — в этом разделе: подбираются под насос/бак (резьбы 1″). Консультанты Pletora помогут собрать полный комплект обвязки под вашу станцию.
