Вилки: подключение светильников и техники к сети
Раздел «Вилки» в каталоге комплектующих для светильников Pletora — электрические вилки прямые и угловые: с заземлением 2P+PE, 3P+PE и 3P+PE+N, с проводом и без. Вилка — разъёмный конец шнура: она соединяет светильник, удлинитель или технику с розеткой и должна соответствовать нагрузке и типу розетки. Качественная вилка — залог безопасного контакта: перегрев и искрение чаще всего возникают в дешёвых вилках с плохими контактами. Раздел закрывает задачи ремонта и сборки: замена повреждённой вилки на шнуре светильника, изготовление удлинителя, подключение техники — в разделе вилки прямые и угловые с разным числом контактов, с проводом (готовые) и без (под обжим). Консультанты Pletora помогут подобрать вилку — 8-800-201-42-32, доставка по России.
Типы вилок
| Тип | Контакты | Применение |
|---|---|---|
| Прямая | 2P+PE, 3P+PE, 3P+PE+N | Стандартные розетки |
| Угловая | 2P+PE, 3P+PE, 3P+PE+N | За мебелью, вплотную к стене |
| С проводом | По типу | Готовая замена шнура |
| Без провода | По типу | Сборка под свой шнур |

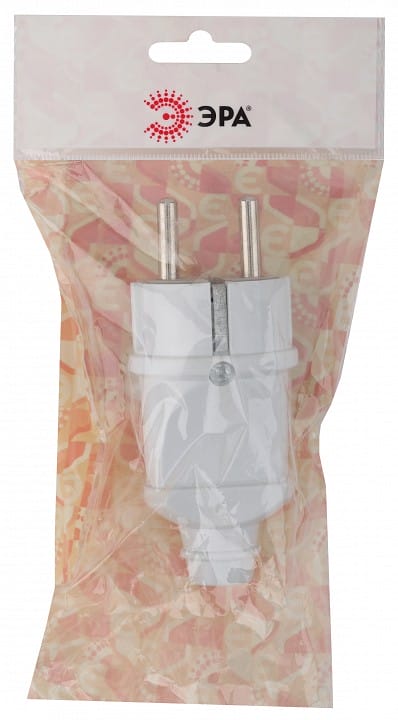

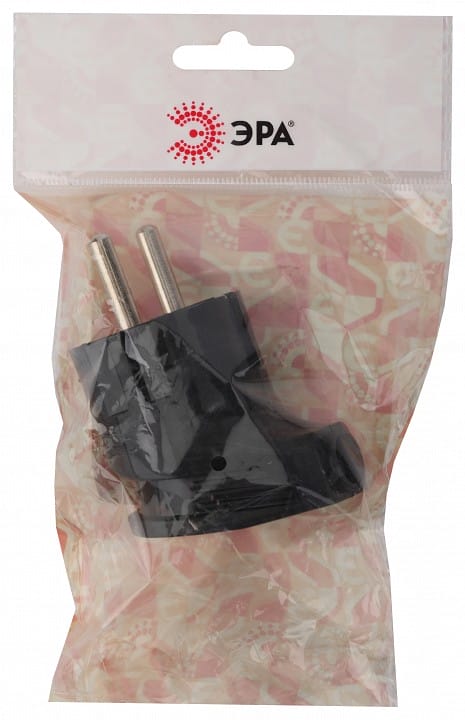

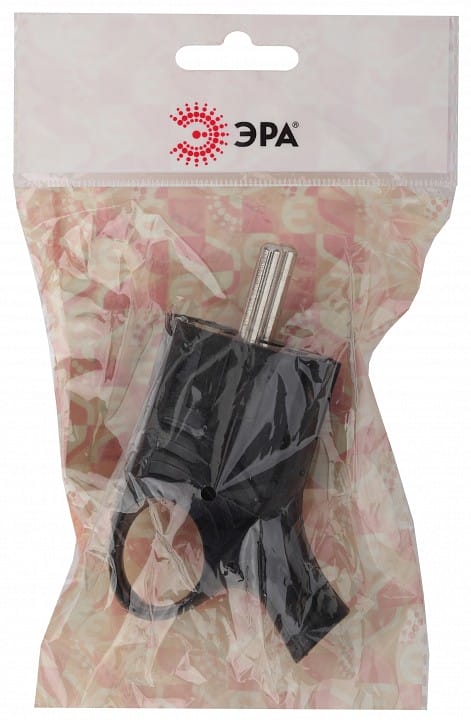

Прямые вилки — основной формат: корпус с плоскими штырями 4–6,4 мм для стандартных розеток 16 А. С заземлением: 2P+PE (фаза, ноль, земля) — для техники с заземлением; 3P+PE — трёхфазное подключение; 3P+PE+N — с нейтралью. Вилки с проводом (20 прямых + 20 угловых моделей) — готовые шнуры: провод нужной длины с вилкой на конце — для светильников без шнура или замены повреждённого. Угловые вилки — корпус согнут под 90°: розетка за шкафом или вплотную к плинтусу используется полностью, шнур не перегибается. Вилки без провода (прямые 2P+PE 4, 3P+PE 5, 3P+PE+N 6 и др.) — для самостоятельной сборки: винтовые или обжимные контакты под провод нужного сечения. Параметры: номинал 10–16 А (2,2–3,5 кВт), тип контактов (под винт, под обжим), сечение провода (0,75–2,5 мм²), материал корпуса (ПВХ, резина — для улицы), форма (прямая/угловая), наличие заземления. Выбор по нагрузке: светильники до 1 кВт — вилка 10 А; мощная техника — 16 А с заземлением.
Как выбрать вилку
Определите нагрузку: светильник или удлинитель до 2,2 кВт — вилка 10 А; техника мощнее — 16 А (штепсель с утолщёнными штырями). Заземление: техника с металлическим корпусом и трёхжильным шнуром — вилка с PE (заземляющим контактом); светильники класса II (двойная изоляция) — без заземления. Форма: прямая — для открытых розеток; угловая — за мебелью, у плинтуса, за светильником. Тип монтажа: готовая с проводом — замена шнура целиком; без провода — сборка под свой кабель (винтовые контакты проще, обжимные надёжнее для тонких проводов). Сечение: контакты вилки должны принимать провод вашего шнура (0,75–2,5 мм²). Материал: ПВХ — для сухих помещений; резина — для улицы, мастерских и мест с нагрузкой на шнур. Проверяйте маркировку: номинал тока и стандарт (СЕЕ 7/7 — евровилка с заземлением). Для влажных зон — вилки с защитой IP44. Не экономьте на вилках для мощных потребителей: перегрев контакта — частая причина пожаров; для светодиодных лент и светильников с блоком питания вилка подводит 220 В к блоку — сами блоки в разделе блоков питания.
Замена и подключение
Замена вилки: обесточьте прибор, отрежьте старую вилку, зачистите провод на 8–10 мм, подключите по цветам (фаза — коричневый/чёрный, ноль — синий, земля — жёлто-зелёный) в винтовые или обжимные контакты, затяните, соберите корпус (без защемления изоляции — только жилы под контактом). Проверка: после сборки вилка не должна люфтить на шнуре — корпус фиксирует изоляцию. Заземление: подключайте PE-контакт обязательно для приборов с трёхжильным шнуром; не соединяйте землю с нулём в вилке. Уход: осматривайте вилки на потемнение и нагрев — горячая вилка означает плохой контакт или перегруз; вилка с трещинами корпуса заменяется. Не выдёргивайте вилку за шнур — тяните за корпус. Для улицы — резиновые вилки IP44+, розетки с крышкой. Храните запасную вилку с проводом — быстрая замена при повреждении шнура светильника.
Чек-лист: вилка
- Номинал 10/16 А по нагрузке.
- Заземление по классу прибора.
- Форма: прямая или угловая.
- С проводом или под обжим.
- Сечение контактов под шнур.
Частые вопросы
Чем вилка с заземлением отличается от обычной?
Вилка с заземлением (2P+PE) имеет третий контакт — заземляющий: он соединяет металлический корпус прибора с землёй через розетку. При пробое изоляции ток уходит в землю, а не через человека — срабатывает УЗО/автомат. Такие вилки нужны для стиральных машин, котлов, компьютеров и техники с металлическим корпусом. Обычная вилка (2P) — для приборов класса II с двойной изоляцией (большинство светильников, зарядки). Стандарт евровилки с заземлением — СЕЕ 7/7 (плоские штыри + боковые контакты).
Какая вилка нужна для светильника?
Для светильников класса II (пластиковый/двойная изоляция) — обычная вилка 10 А без заземления; для светильников с металлическим корпусом и трёхжильным шнуром — с заземлением. Мощность светильников мала (до 500 Вт) — номинал 10 А достаточен. Угловая вилка удобна, если розетка за шкафом или светильник стоит вплотную к стене. Готовые шнуры с вилкой из раздела — быстрая замена повреждённого провода: открутили клеммы светильника, подключили новый шнур — и свет снова работает.
Можно ли заменить вилку на шнуре самостоятельно?
Да, это простая операция: обесточьте прибор, отрежьте старую вилку, зачистите жилы, подключите по цветам в контакты новой вилки (фаза/ноль/земля — по маркировке), затяните винты, соберите корпус так, чтобы он фиксировал изоляцию шнура. Главные правила: не зажимайте изоляцию под контактом (только жилу), не соединяйте землю с нулём, проверьте затяжку перед включением. Для мощной техники берите вилку 16 А. Если сомневаетесь — доверьте замену электрику: ошибки в заземлении опасны.
Почему вилка греется?
Нагрев вилки — признак плохого контакта или перегрузки: ослабшие контакты в розетке (подогните или замените розетку), дешёвая вилка с тонкими штырями, нагрузка выше номинала (вилка 10 А при токе 14 А греется), повреждённый шнур у вилки. Горячая вилка опасна — она оплавляется и может загореться. Действия: снимите нагрузку, проверьте контакт, замените вилку на соответствующую номиналу (16 А для мощных приборов). Регулярно проверяйте нагрев вилок техники, работающей часами.
Что значит маркировка 2P+PE, 3P+PE, 3P+PE+N?
Это схема контактов: 2P — два полюса (фаза и ноль), PE — защитное заземление; 3P — три полюса (фазы L1/L2/L3 для трёхфазной сети), N — нейтраль. Для бытовой однофазной сети 220 В нужны вилки 2P (без заземления) или 2P+PE (с заземлением). Трёхфазные вилки 3P+PE и 3P+PE+N — для профессионального оборудования 380 В (станки, плиты) с розетками на 3–5 контактов. В разделе такие вилки есть для промышленных задач; для дома — стандарт 2P+PE.
Рекомендация. Подбирайте вилку по нагрузке и классу прибора: 10 А для светильников, 16 А с заземлением для мощной техники; угловые — за мебелью. Шнуры, удлинители и фильтры — в разделе проводов и удлинителей. Подобрать вилку помогут консультанты Pletora.
