Комплектующие для треков

Комплектующие для треков: соединители, заглушки и крепления

Раздел «Комплектующие для треков» в каталоге трековых систем Pletora — более 760 аксессуаров для шинопроводов: соединители угловые, линейные, T- и X-образные, заглушки, переходники, крепления и подвесы, токопроводы, декоративные вставки и платы Uniel, Maytoni, Novotech, Citilux, Lightstar, Arte Lamp, Arlight, Denkirs, SWG, Lumker и других брендов. Трековая система собирается как конструктор: шины режутся в размер, стыкуются соединителями, а концы закрываются заглушками. Без аккуратных комплектующих линия света не будет ни безопасной, ни красивой: именно соединители формируют геометрию — прямые линии, повороты на 90°, кресты и ответвления. Раздел закрывает полный набор «мелочей» для монтажа треков любой конфигурации. Консультанты Pletora помогут собрать комплект — 8-800-201-42-32, доставка по России.

Типы комплектующих для треков

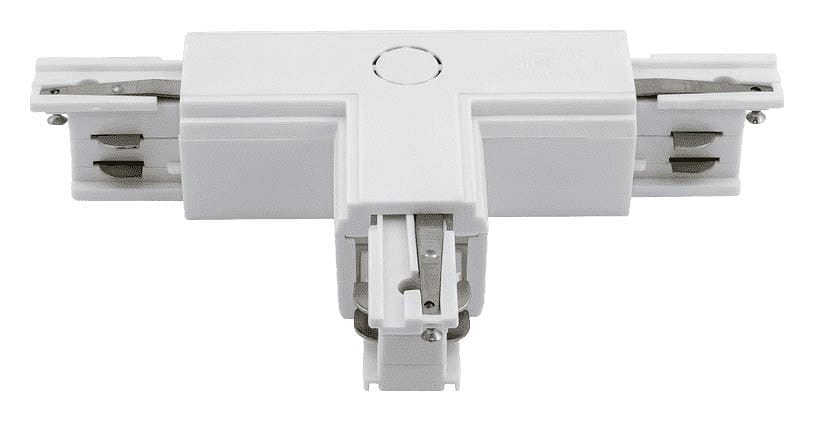

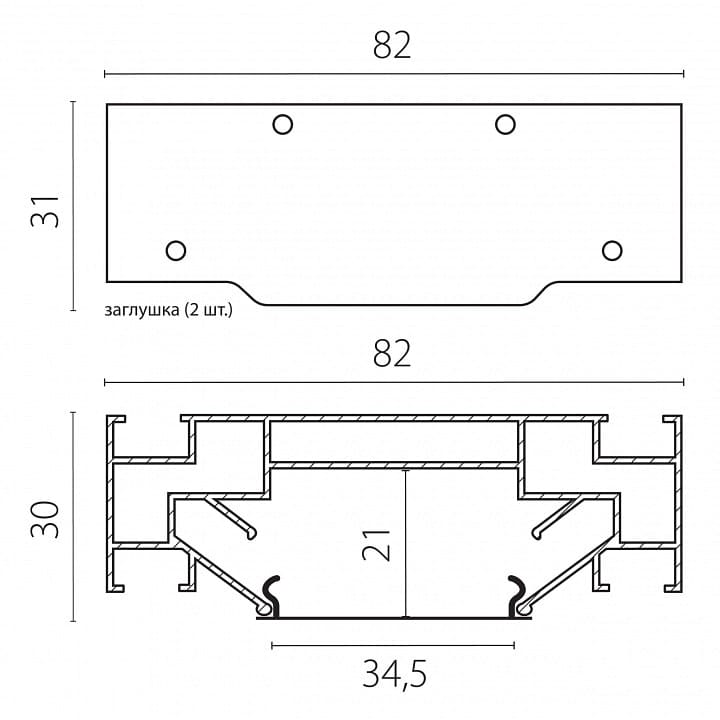

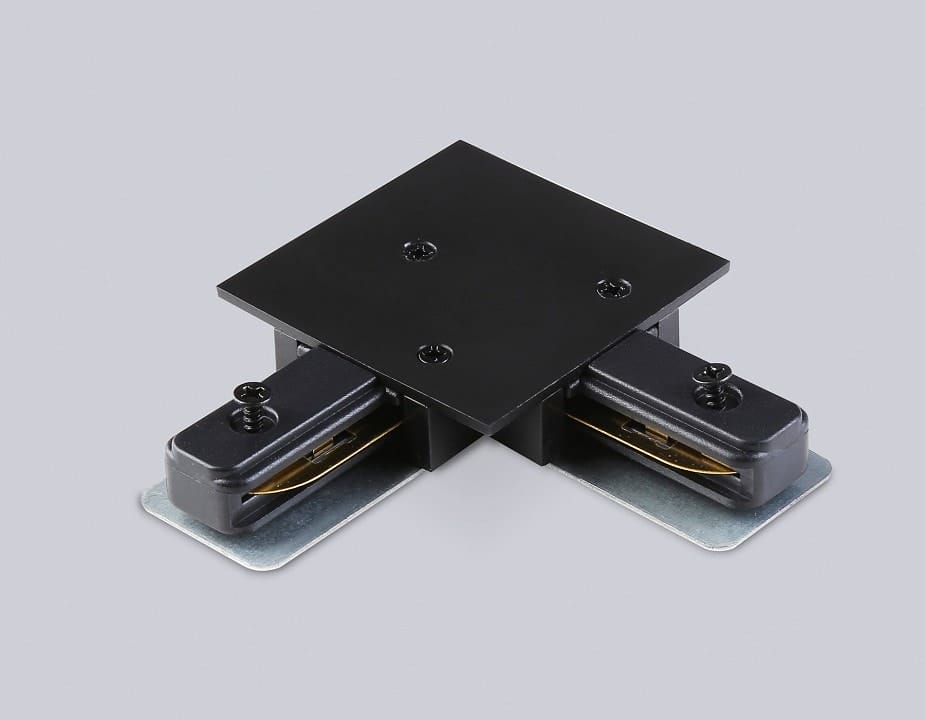

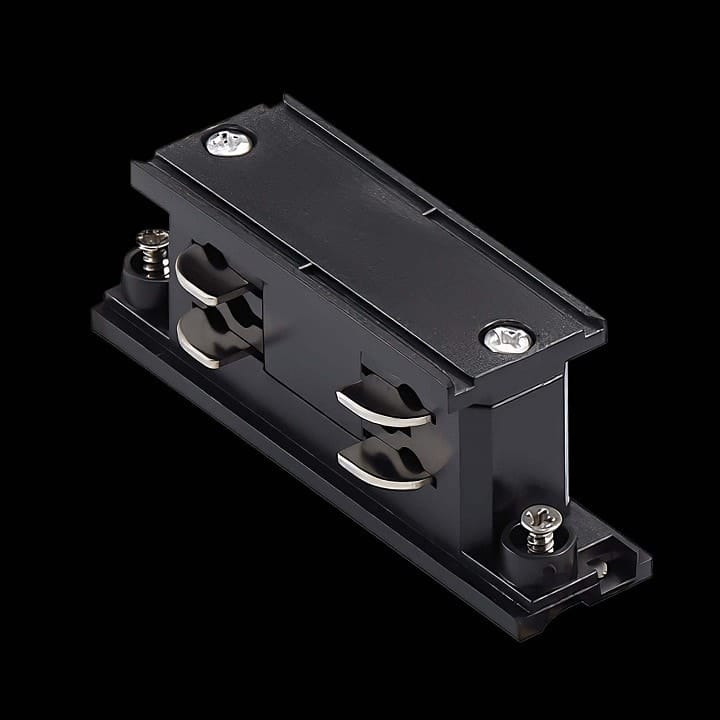

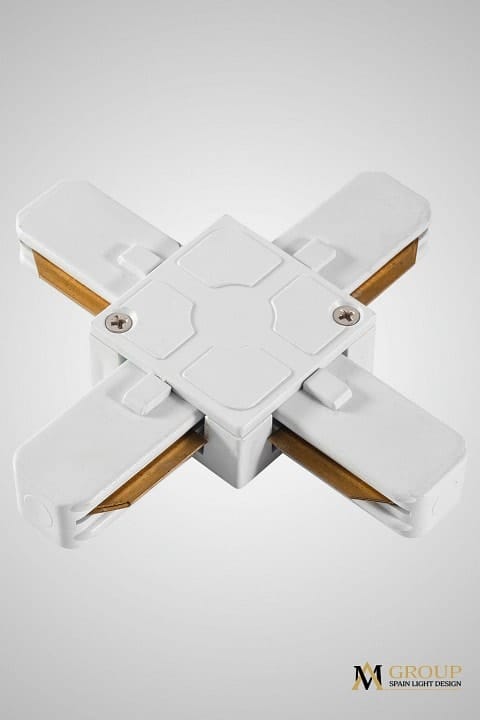

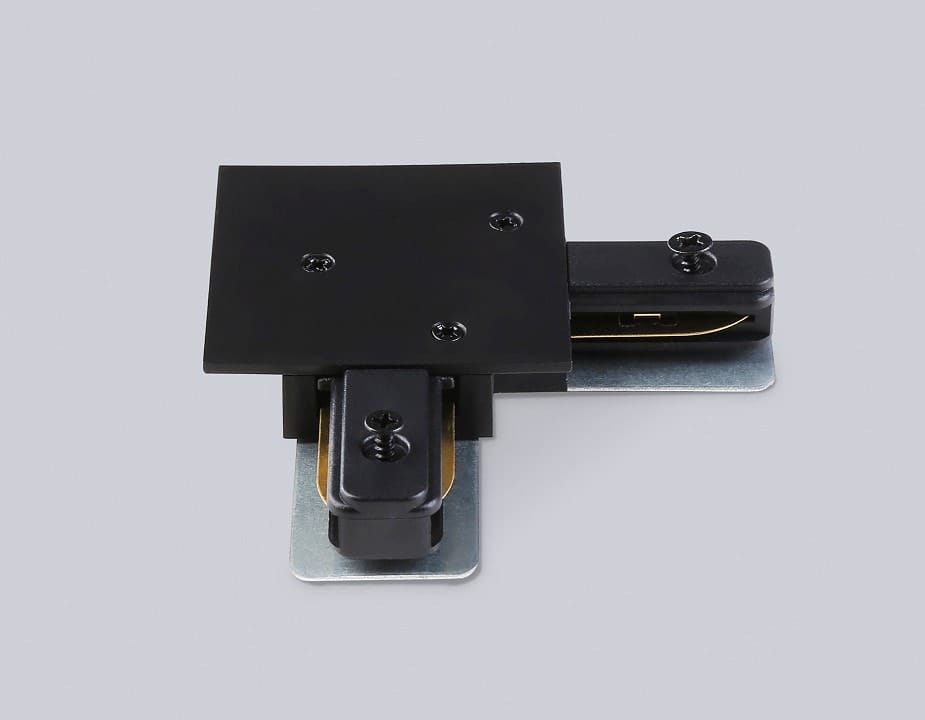

Соединители — главная группа: линейные стыкуют секции шинопровода в ровную линию (57 моделей); угловые L-образные (76) поворачивают трассу на 90° — с внешним и внутренним исполнением для обхода балок и ниш; T-образные (37) делают ответвление; X-образные (20) — пересечение двух линий; гибкие (28) — плавные изгибы. Угловые и X-образные токопроводы центральные — для трёхфазных систем с питанием в стыке. Заглушки для трека (62) закрывают торцы шин: декоративные и с токоподводом. Переходники (38) соединяют шины разных систем и подключают питание. Крепления для трека (41) и подвесы (37) фиксируют шину к потолку: планки, скобы, тросовые подвесы для световых линий над столом. Декоративные элементы: платы декоративные для торцов, вставки декоративные Maytoni, Novotech, Citilux, Aployt, Arte Lamp, Arlight, Denkirs, Lightstar, SWG — закрывают стыки и маскируют крепёж; накладки декоративные и фиксаторы для треков-ремней. Основания на штанге и профили-держатели Maytoni Outdoor — для крепления треков к стенам и на улице. Рефлекторы SWG PRO — для направленных светильников. Профили для треков — для монтажа шин в гипсокартон. Комплекты для встраиваемого монтажа и профиля — готовые наборы. Материалы: алюминий, сталь, пластик с покрытиями под цвет шины (белый, чёрный, серебро).

Как выбрать комплектующие

Определите систему шины: комплектующие подбираются под тип шинопровода — однофазный (2-жильный) или трёхфазный (4-жильный), встраиваемый или накладной; сечение паза у брендов различается, сверяйте совместимость в карточках. Геометрия трассы: нарисуйте план — прямые участки (линейные соединители + шины в размер), повороты (угловые L), ответвления (T), пересечения (X), обходы препятствий (гибкие). Заглушки: на каждый свободный торец; с токоподводом — если питание подводится с торца. Крепление: шаг 50–80 см для накладных шин; тросовые подвесы — для линий над столом с регулировкой высоты; уголки — для монтажа к стене. Питание: переходники и концевые токопроводы (Lightstar, AM-Group, Lumker, Arte Lamp) подключают блок/драйвер; для трёхфазных — центральные токопроводы X/T с питанием в стыке. Декоративные вставки: по числу стыков и торцов — цвет под шину. Для улицы — профили-держатели Maytoni Outdoor и влагозащищённые комплекты. Количество: считайте по плану с запасом 10% — соединители и заглушки дёшевы, а докупать в процессе монтажа неудобно.

Монтаж и эксплуатация

Порядок сборки: нарежьте шины в размер (ножовка по металлу), зачистите срез, соедините секции линейными соединителями, сформируйте повороты угловыми, закройте торцы заглушками. Крепление: закрепите шину к потолку креплениями с шагом 50–80 см (бетон — дюбели, гипсокартон — закладные или анкер-бабочки); тросовые подвесы отрегулируйте по высоте. Питание: подключите драйвер через переходник или токопровод концевой — обесточьте линию до подключения. Установка светильников: вставьте спот в паз шины, поверните на 90° до фиксации. Проверка: включите и убедитесь, что все секции запитываются (трёхфазные — по фазам). Уход: протирайте шины и соединители сухой тканью при уборке; проверяйте затяжку креплений раз в год. При расширении системы докупите шины и соединители той же серии — линия растёт без переделки. Не используйте комплектующие разных систем в одной линии: несовпадение контактов ведёт к перегреву.

Чек-лист: комплектующие для трека

• Тип шины: однофазная/трёхфазная.
• План трассы: повороты, ответвления.
• Заглушки на все торцы.
• Крепления с шагом 50–80 см.
• Совместимость серий бренда.

Частые вопросы

Какие соединители нужны для трека?

Линейные — для стыковки шин в прямую линию; угловые L-образные (внешние и внутренние) — для поворотов на 90°; T-образные — для ответвлений; X-образные — для пересечения линий; гибкие — для плавных изгибов. Набор зависит от плана трассы: нарисуйте схему и посчитайте узлы каждого типа. Соединители подбираются под систему шины (однофазная/трёхфазная) и бренд. Для трёхфазных линий используйте токопроводящие центральные соединители — питание передаётся через стык.

Можно ли соединить шины разных брендов?

Механически — часто да (стандартные сечения пазов), электрически — только если совпадают количество жил и система (однофазная/трёхфазная). Однако надёжнее собирать линию из шин и соединителей одного бренда: производитель гарантирует контакт и нагрузку. Переходники (38 моделей в разделе) соединяют разные системы, если переход предусмотрен. При сомнении консультанты Pletora подберут совместимые комплектующие по артикулам ваших шин.

С каким шагом крепить шинопровод к потолку?

Рекомендуемый шаг креплений — 50–80 см для накладных шин: при большем шаге шина провисает под весом светильников. Тяжёлые трёхфазные шины и линии с частыми спотами — шаг 50 см; лёгкие однофазные — до 80 см. Крайние крепления ставят в 10–15 см от торцов. Подвесные линии на тросах — 2–4 подвеса на 2-метровую шину с регулировкой высоты. Для натяжных потолков — только закладные и площадки, шина не крепится к полотну.

Как закрыть торец шины?

Торец закрывается заглушкой для трека: пластиковая или алюминиевая заглушка вставляется в паз до щелчка. Если питание подводится с торца — используйте токопровод концевой с кабельным вводом; если торец свободный — декоративную заглушку. Декоративные платы и вставки закрывают стыки шин и маскируют места креплений. Заглушки подбираются под серию шины; универсальных нет — ширина паза у брендов различается.

Что нужно для подключения питания трека?

Драйвер/блок питания нужной мощности + способ подвода: переходник для трека (подключение в стыке), токопровод концевой (с торца) или центральный токопровод X/T (питание в середине линии — для трёхфазных и длинных систем). Мощность драйвера — по суммарной нагрузке светильников с запасом 20%. Питание подключается при обесточенной линии; сечение кабеля — по току. Для 220-вольтовых шин — автомат и УЗО; для низковольтных (24/48 В) — блок соответствующего напряжения.
