Шинопроводы: основа трекового освещения

Раздел «Шинопроводы» в каталоге трековых систем Pletora — более 840 шинопроводов Arlight, Maytoni, ST-Luce, Lightstar, Novotech, Elektrostandard, Arte Lamp, Ambrella, AM-Group, Wertmark, Aployt, iLedex, Denkirs, Favourite, Imex, LIGHTERA, Hesby и других брендов. Шинопровод (трек, шина) — токоведущая линия, к которой крепятся споты и светильники: она монтируется на потолок или встраивается в него и питает светильники напряжением 220 В или 24/48 В. Трековая система — самый гибкий способ организовать свет: светильники передвигаются вдоль шины, добавляются и убираются без переделки проводки, а линия растягивается соединителями на любую геометрию. Шинопроводы делятся на однофазные и трёхфазные, накладные и встраиваемые, магнитные и гибкие. Консультанты Pletora помогут выбрать шину — 8-800-201-42-32, доставка по России.

Типы шинопроводов

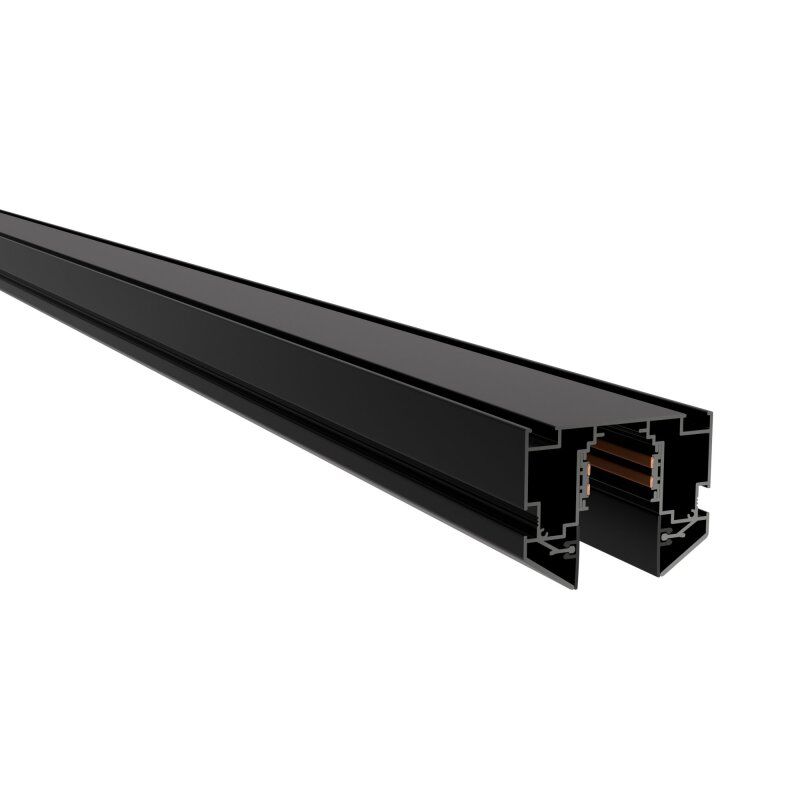

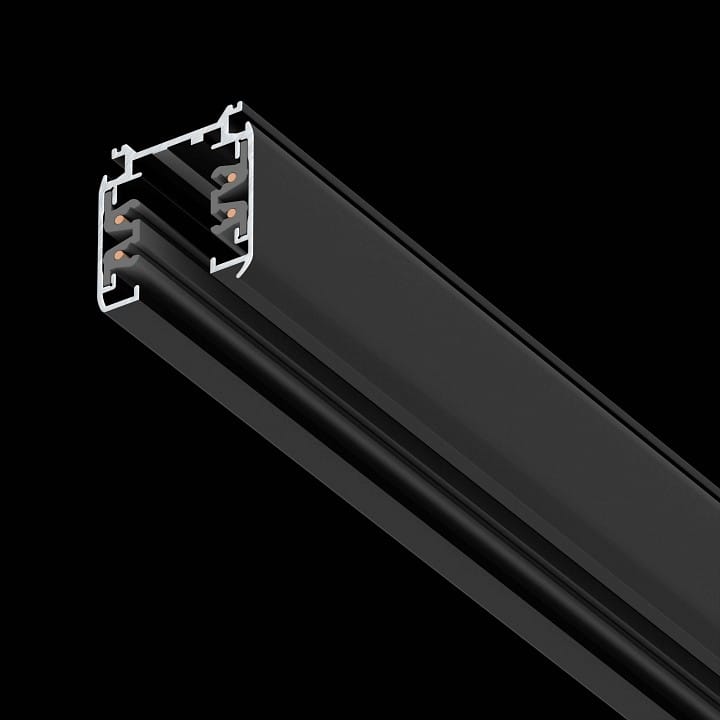

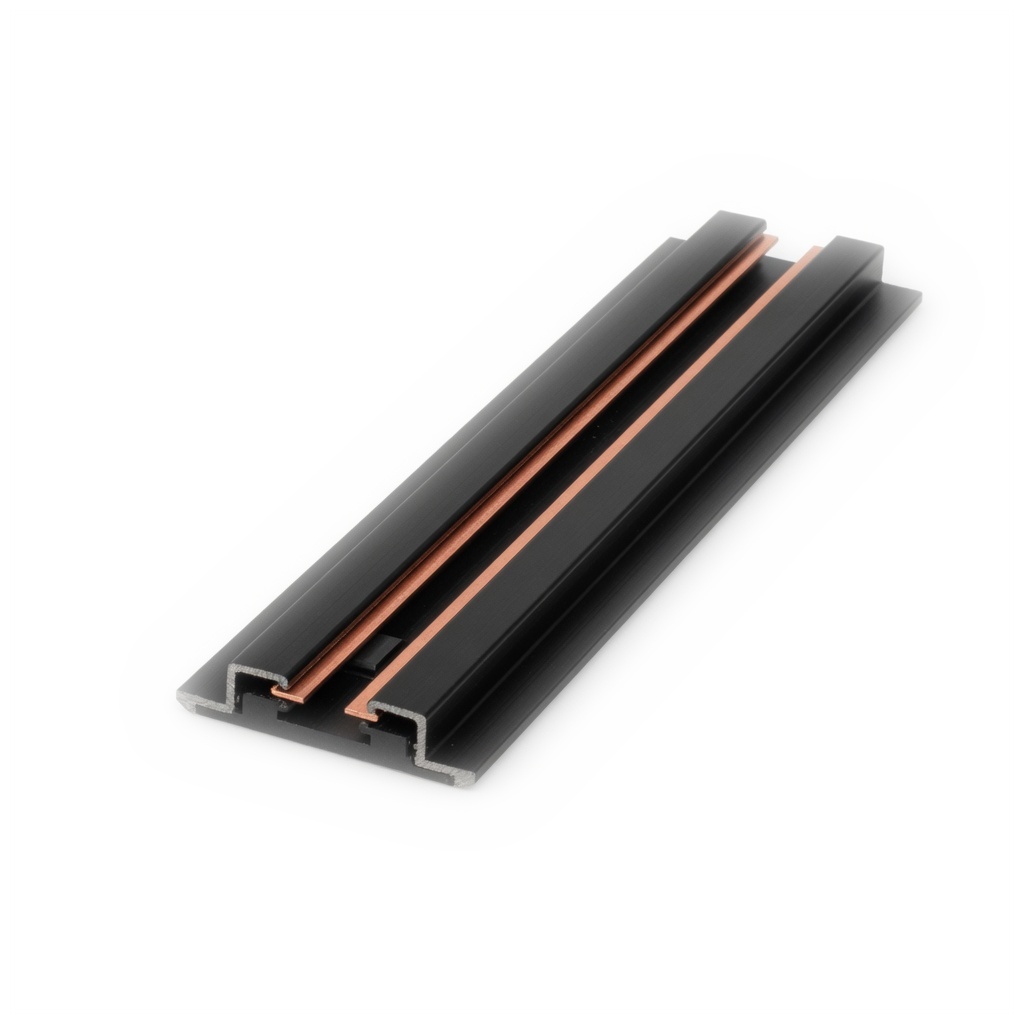

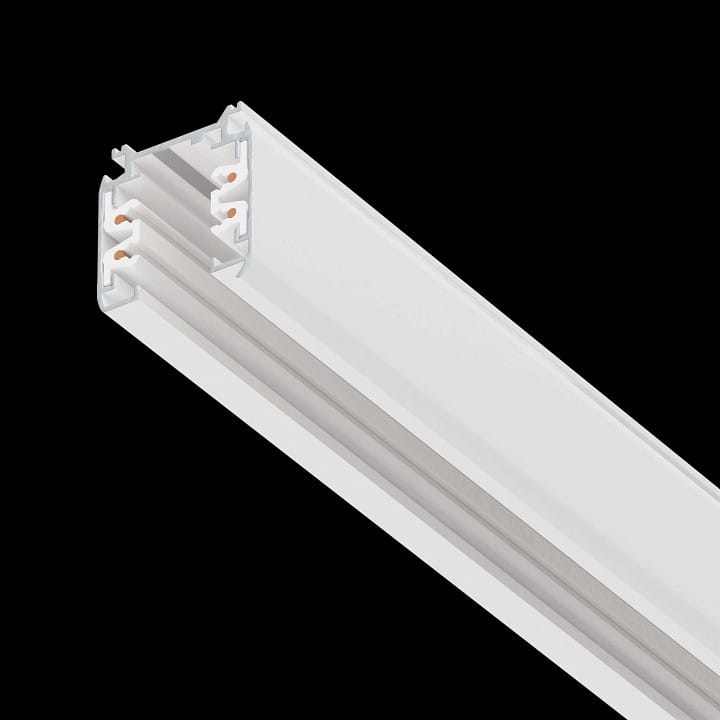

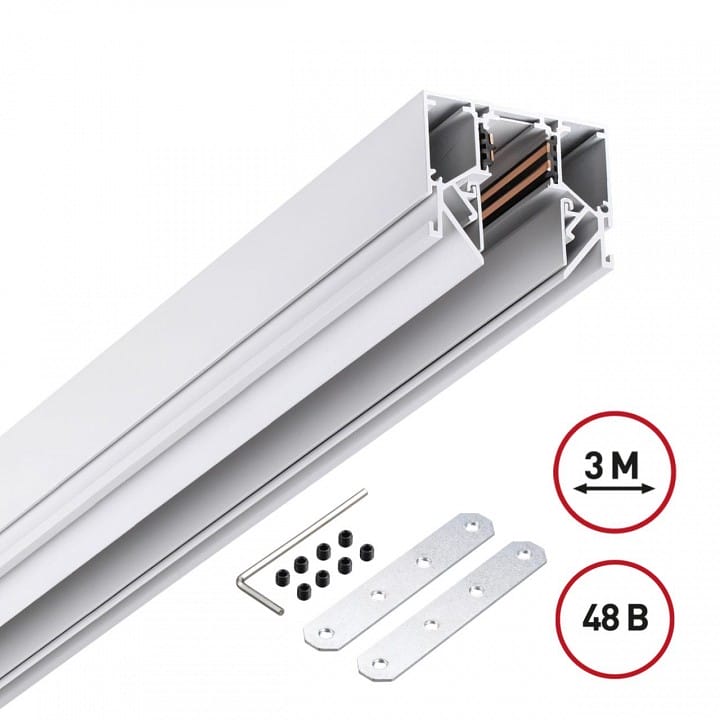

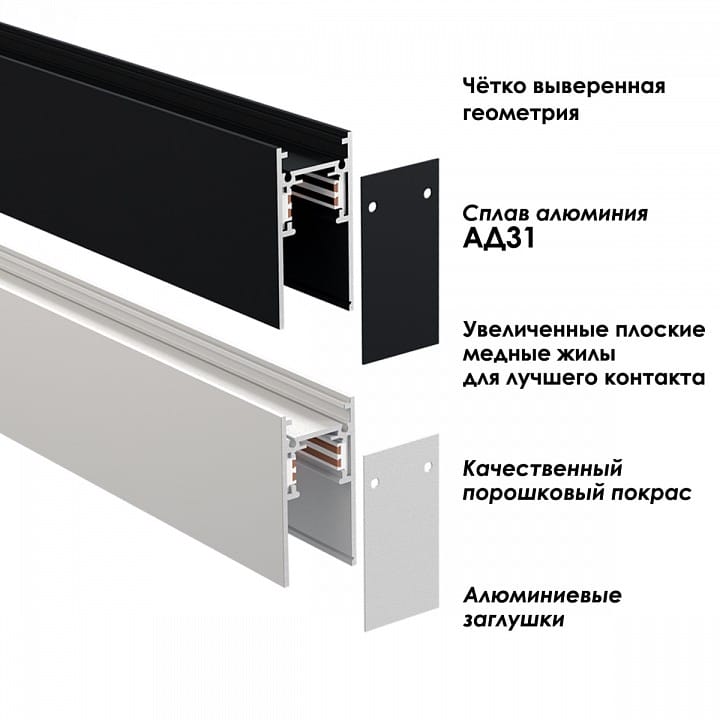

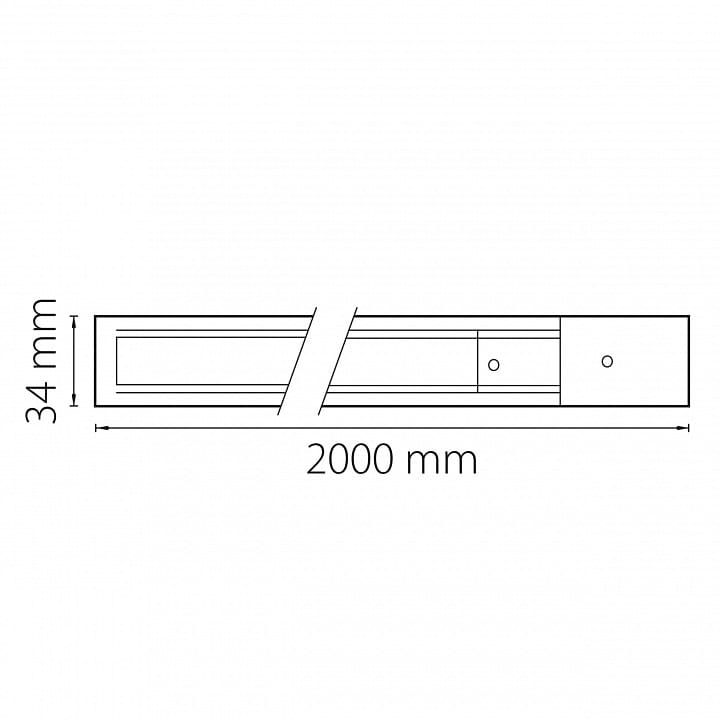

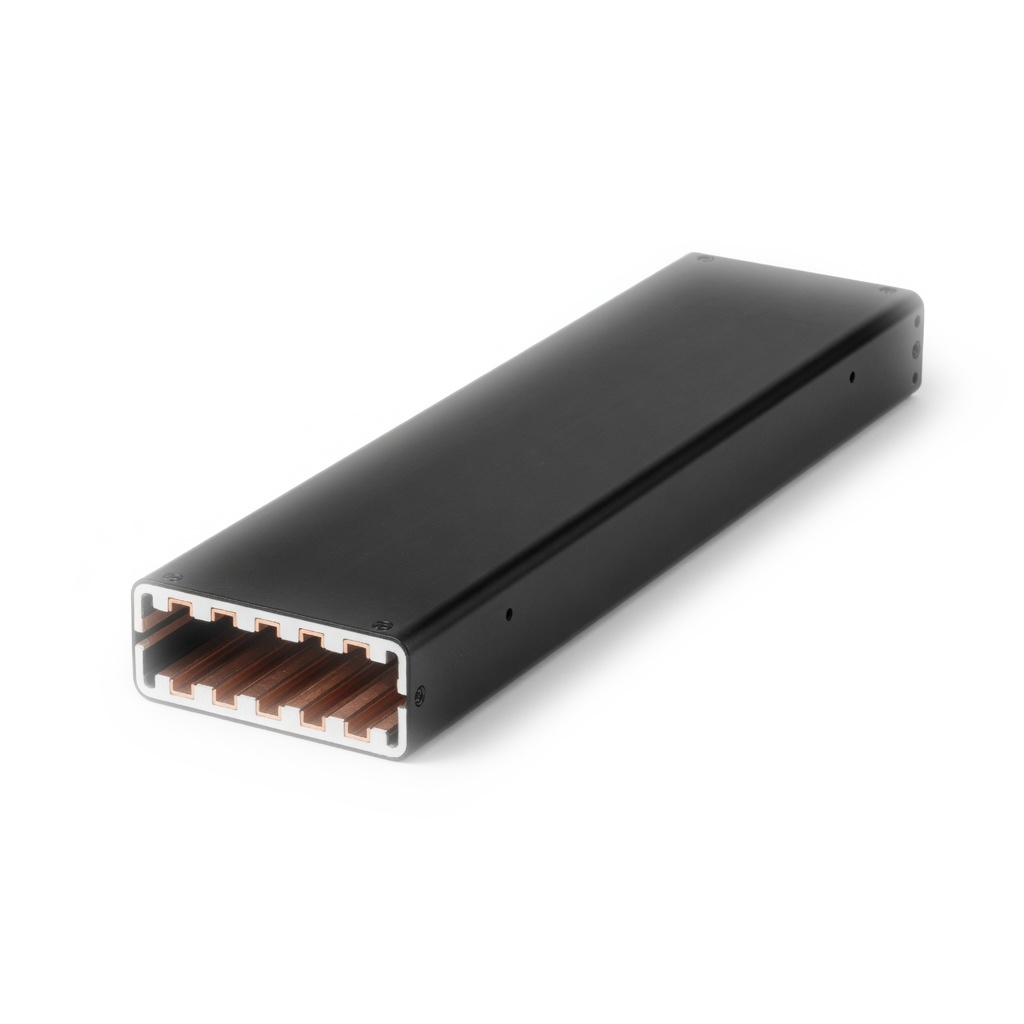

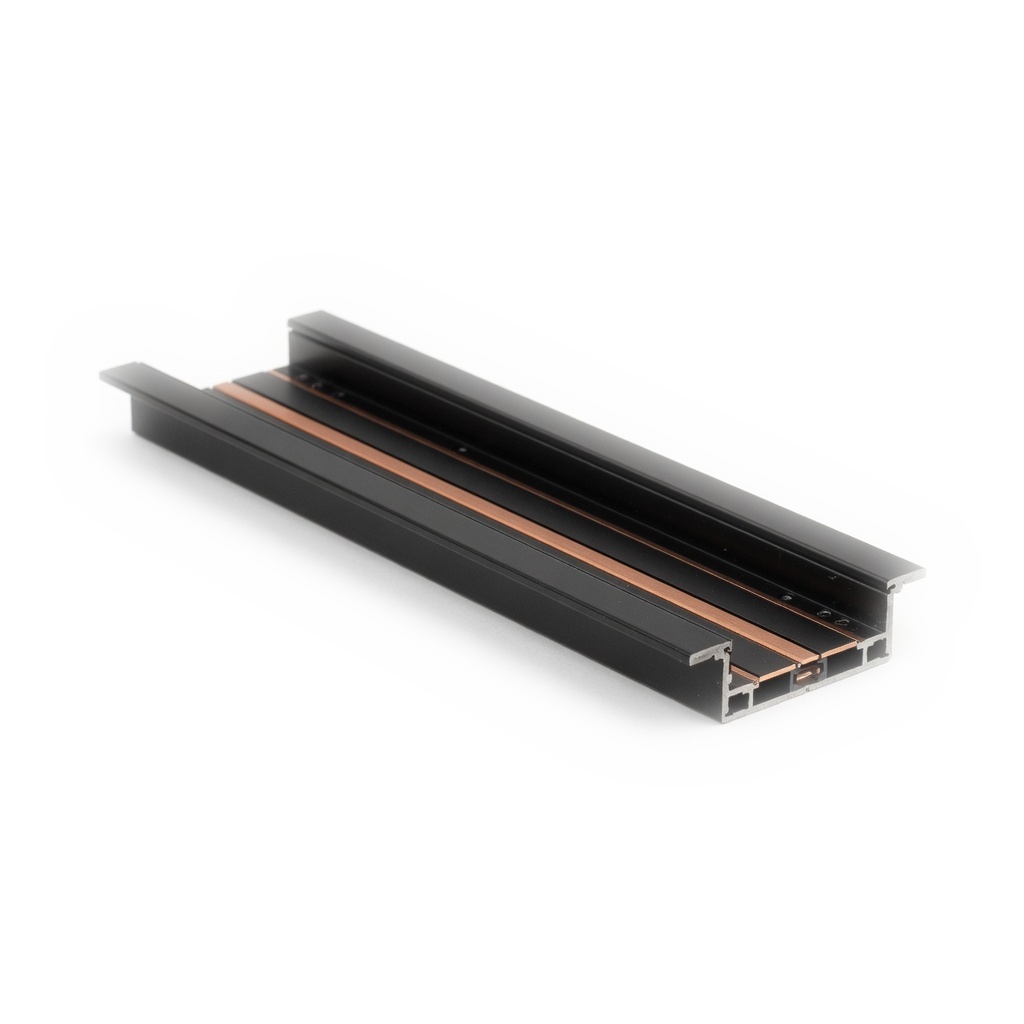

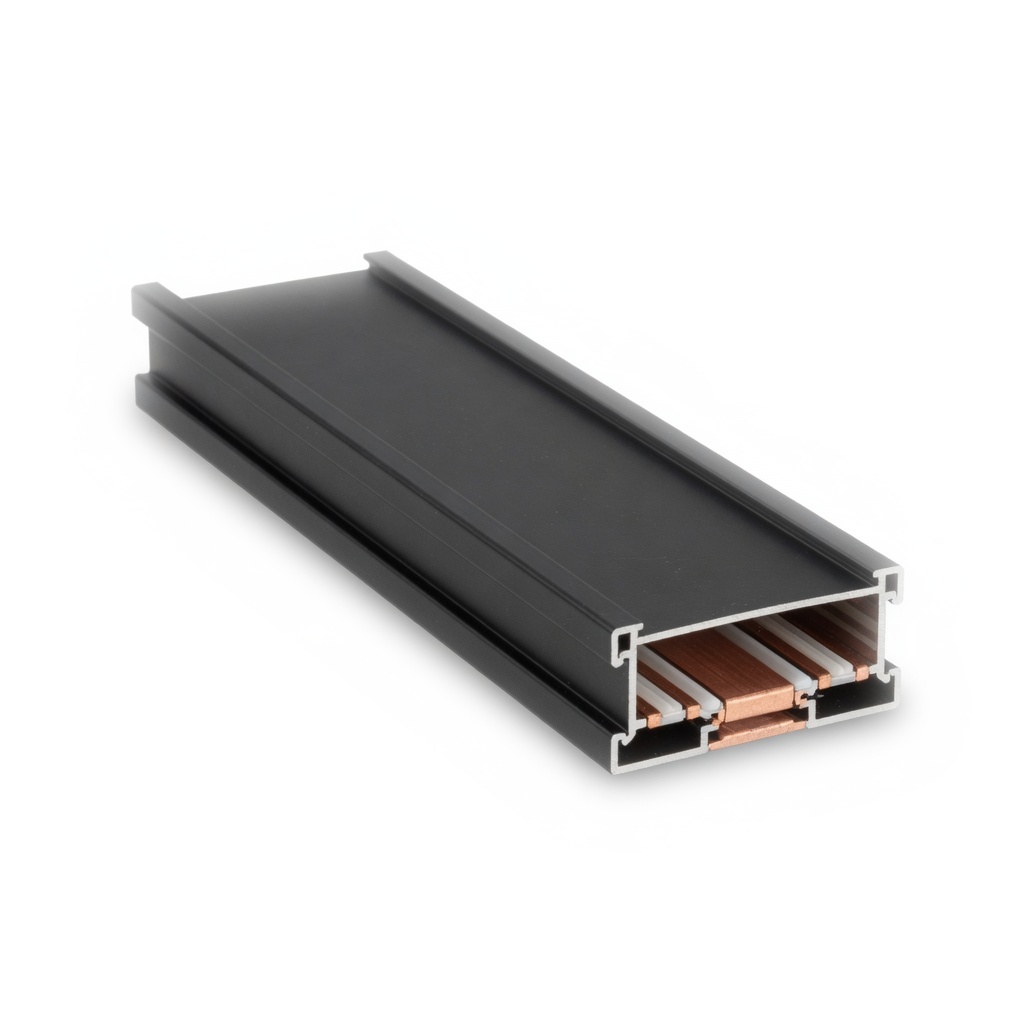

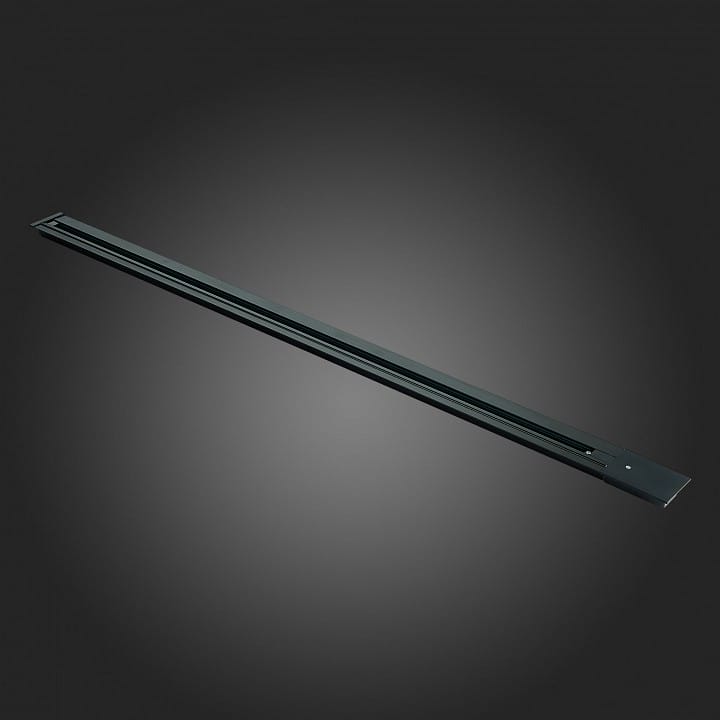

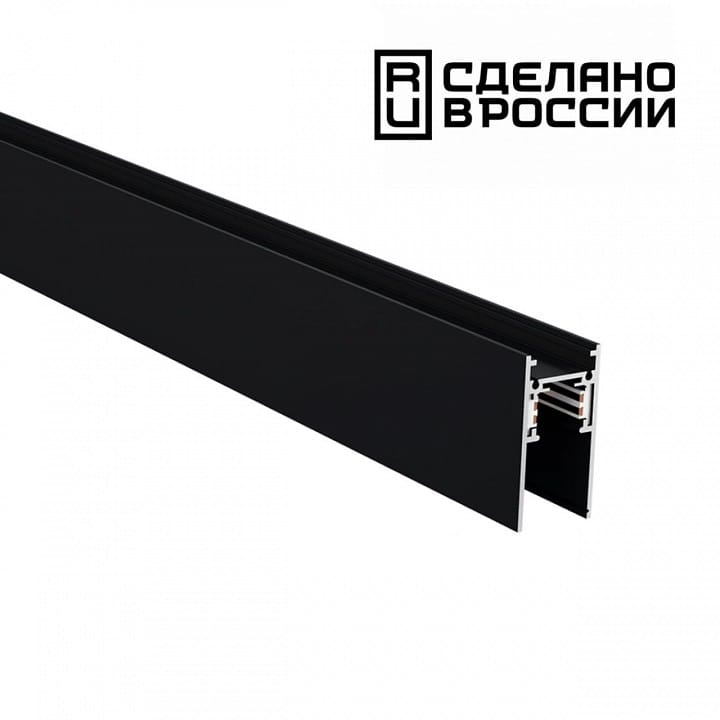

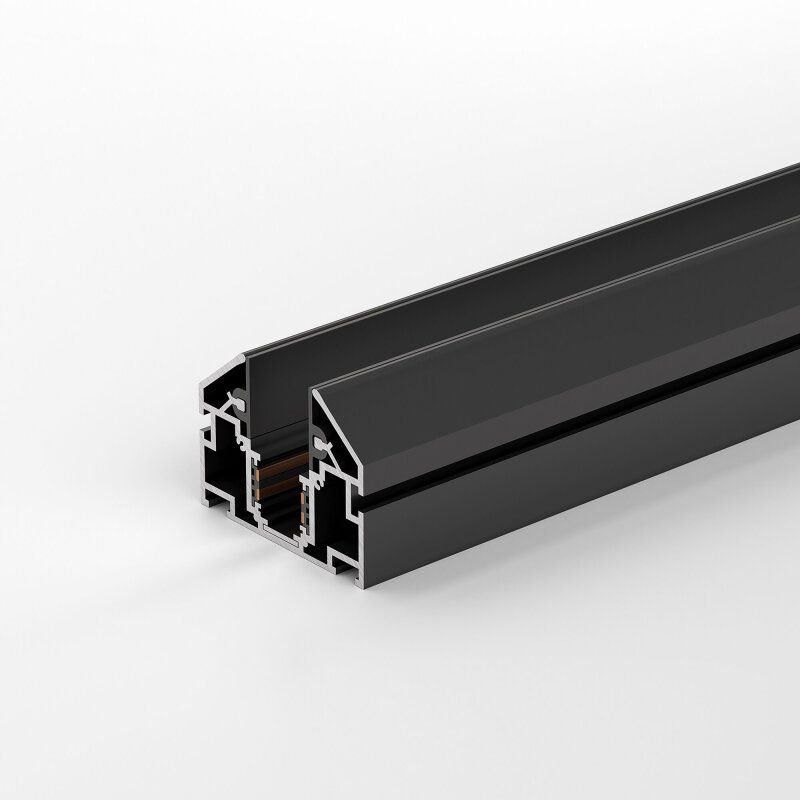

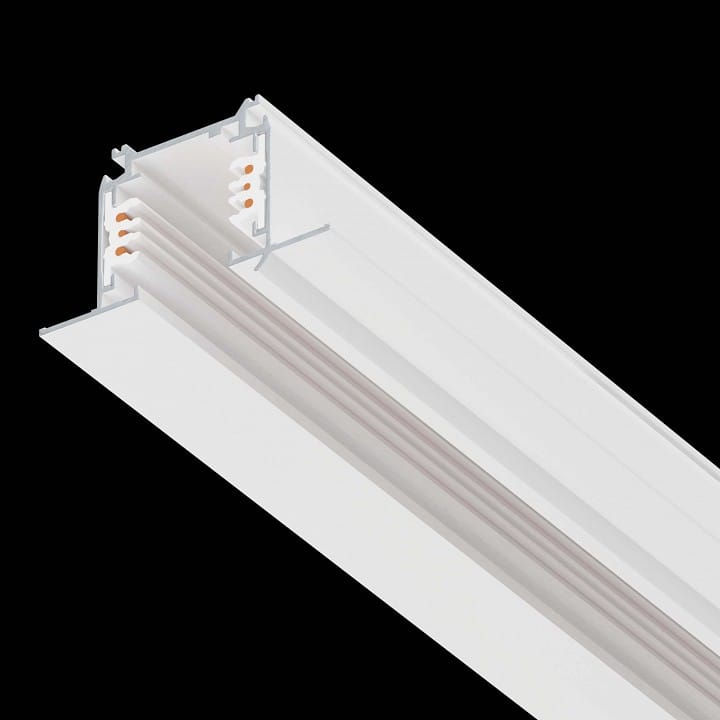

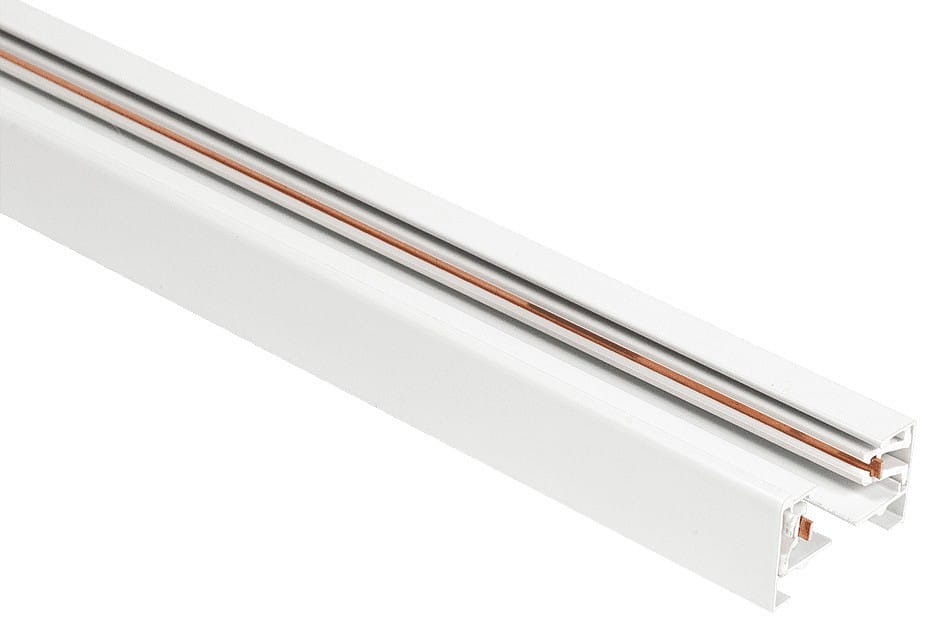

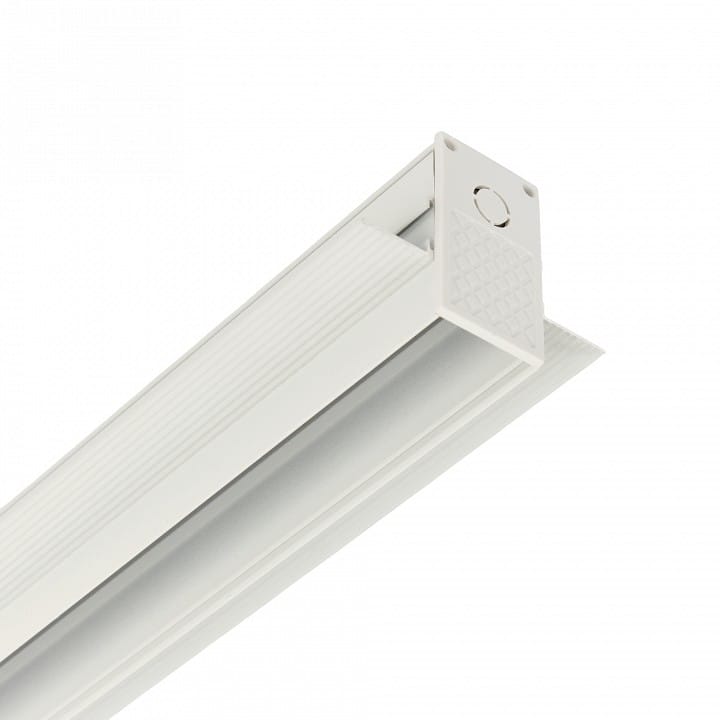

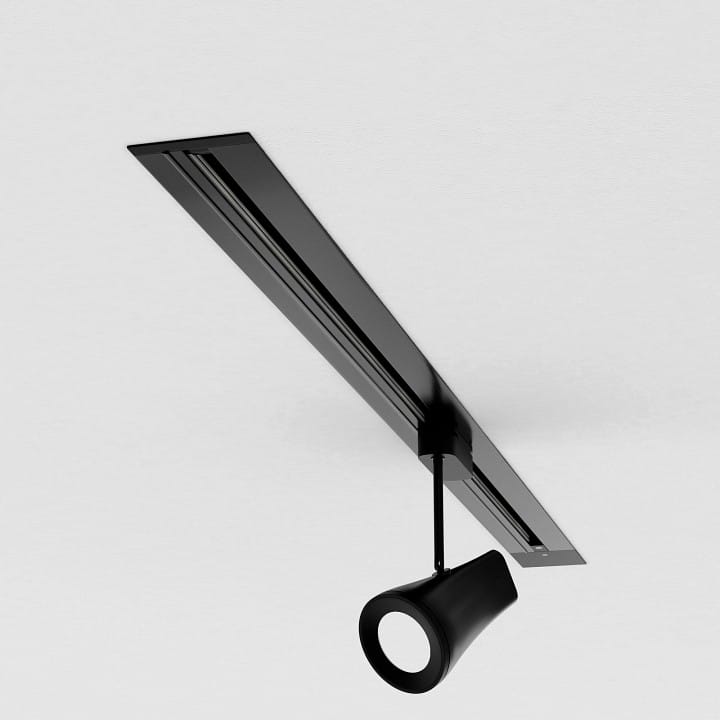

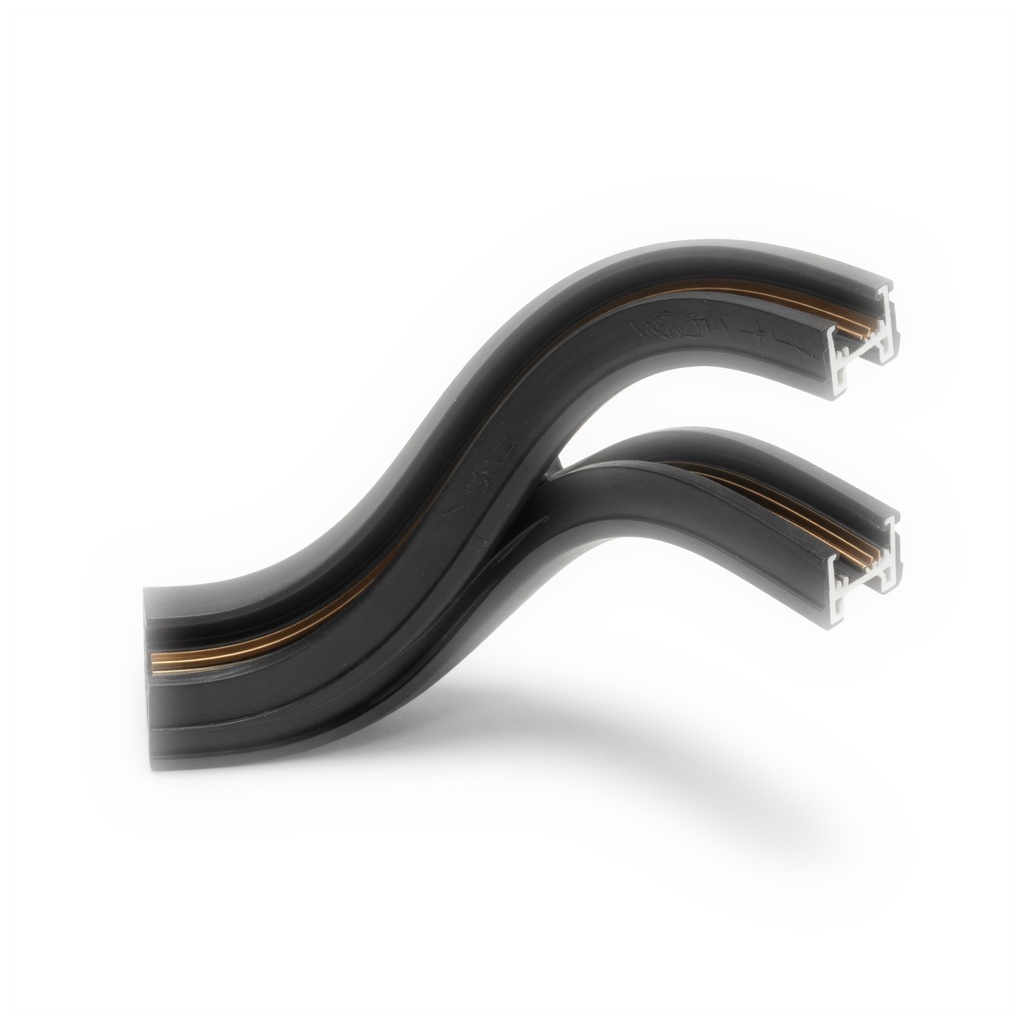

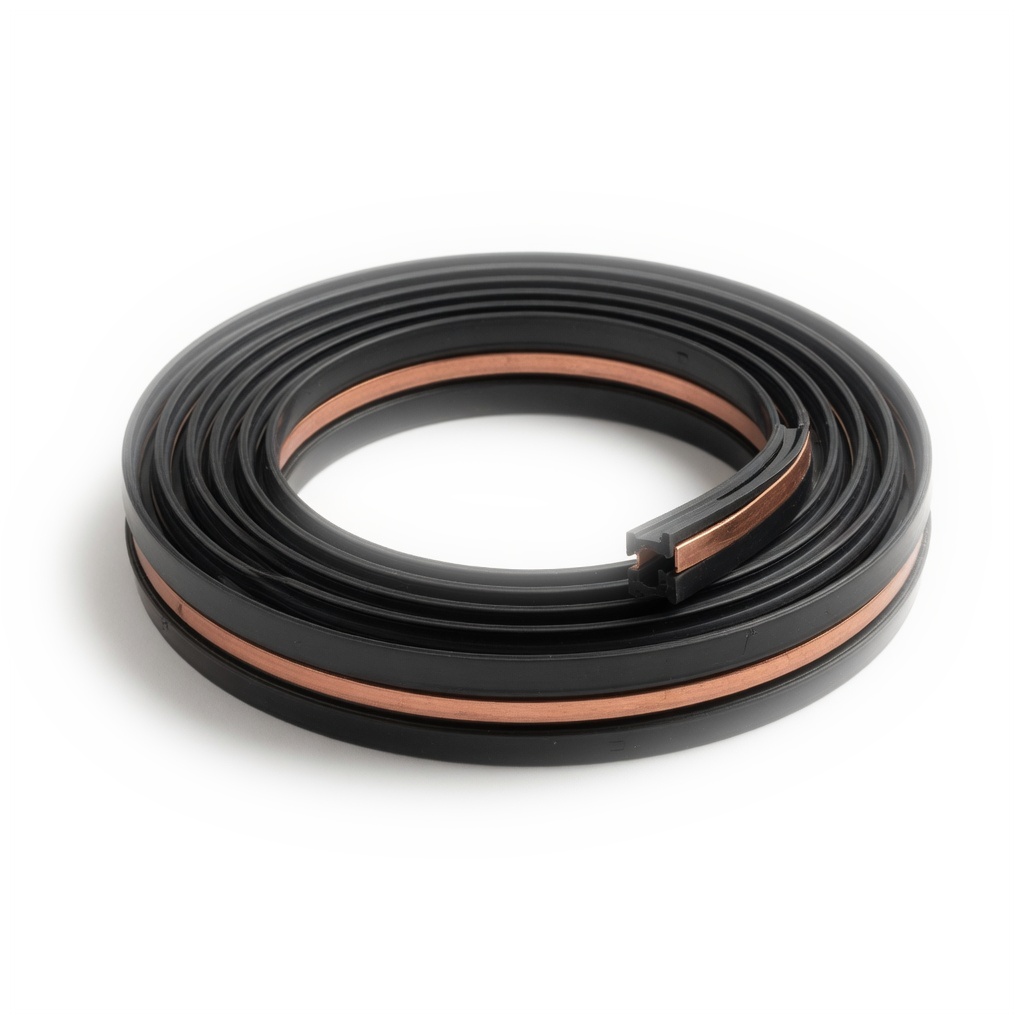

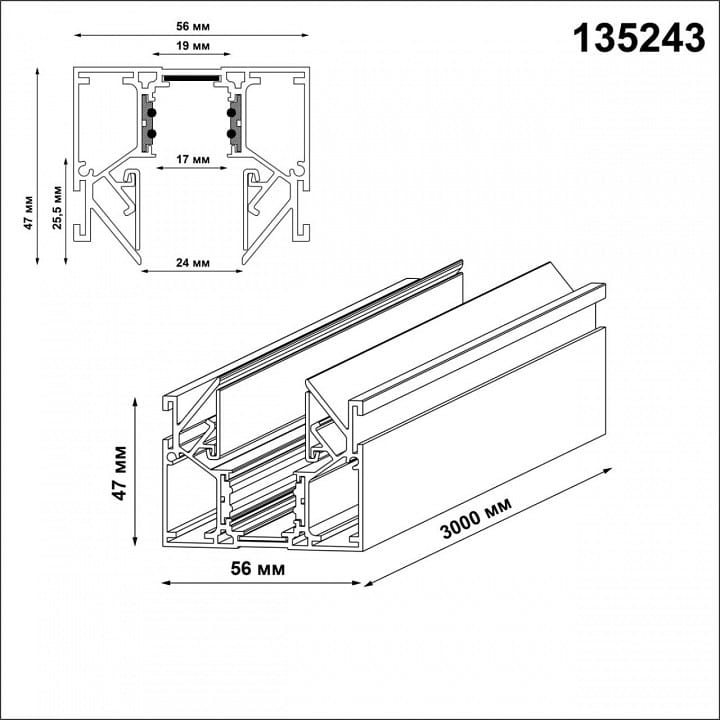

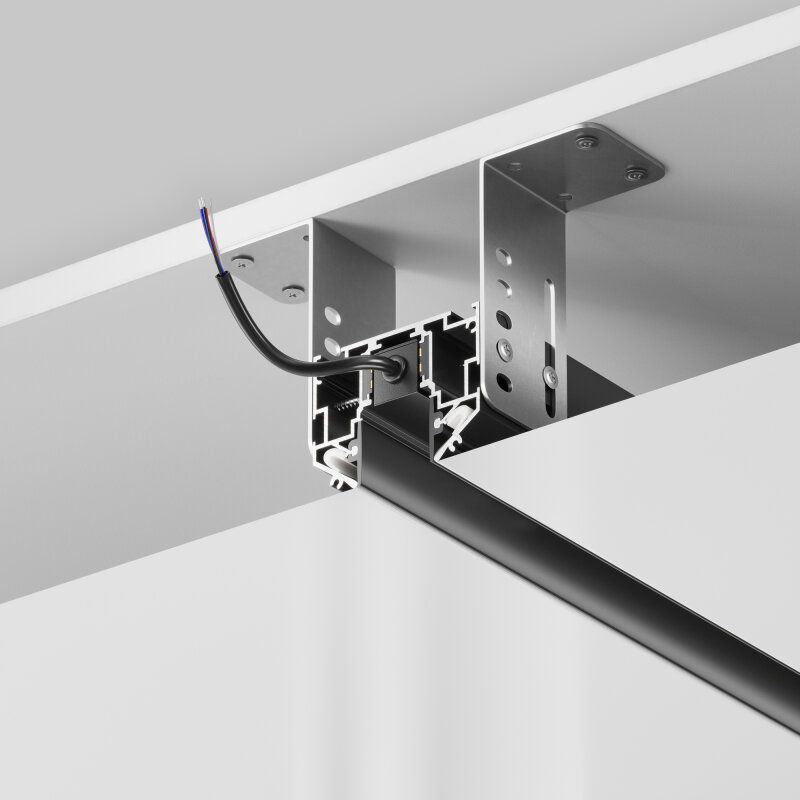

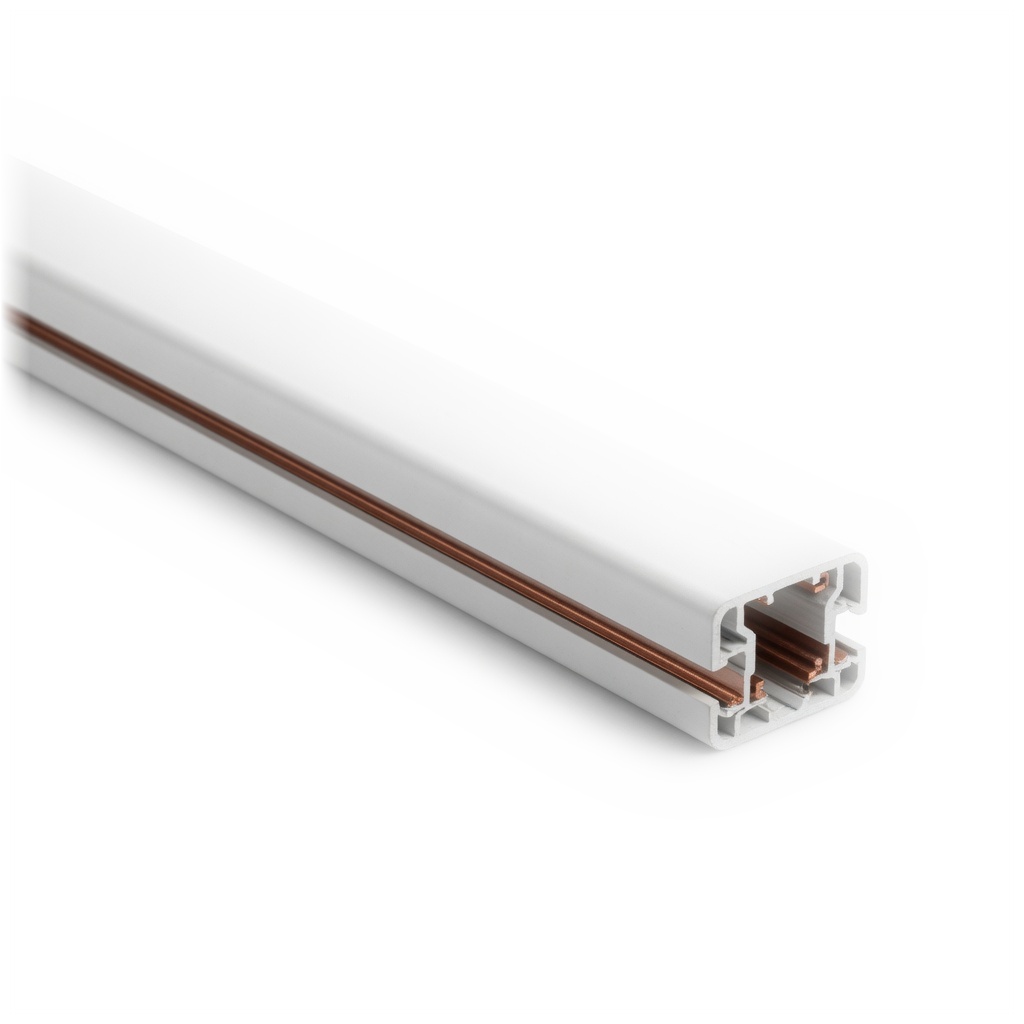

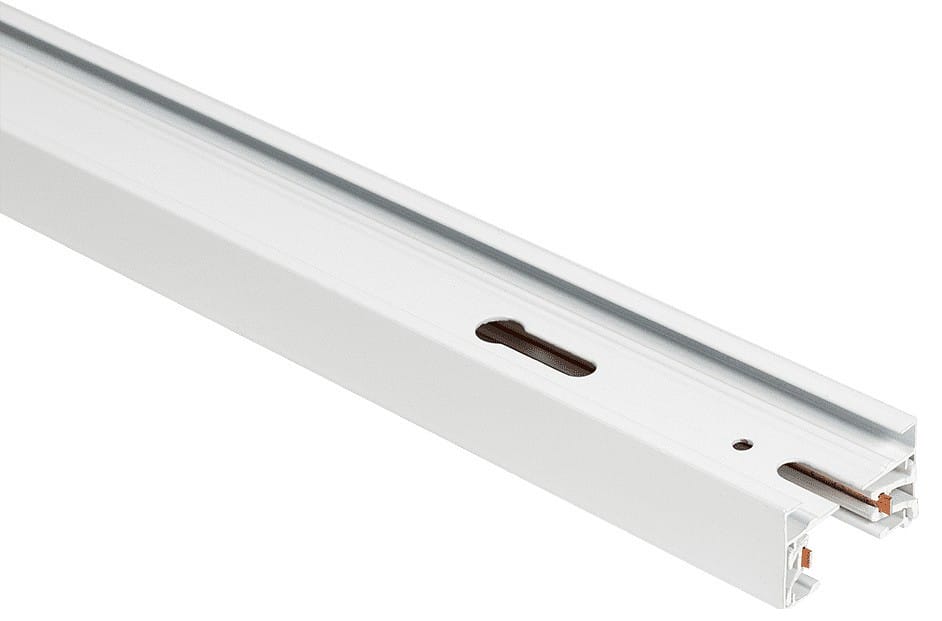

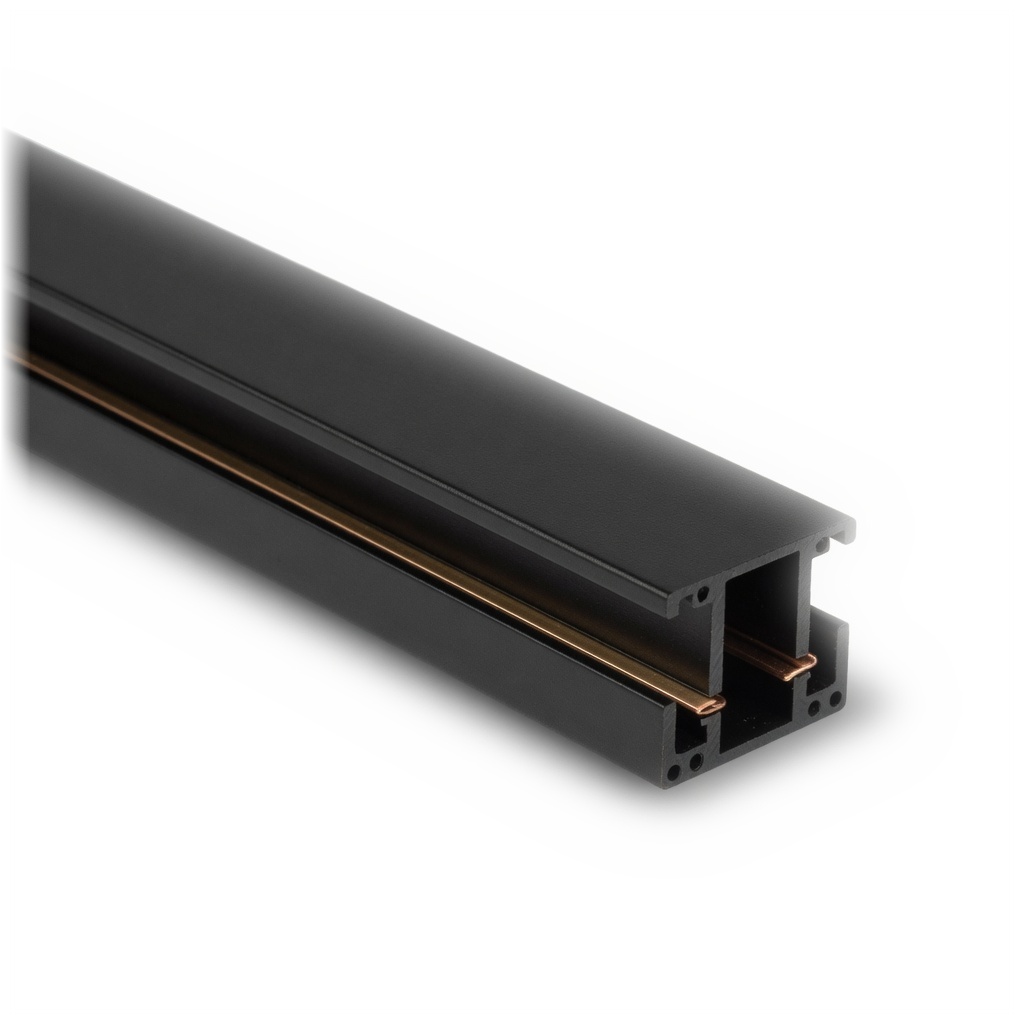

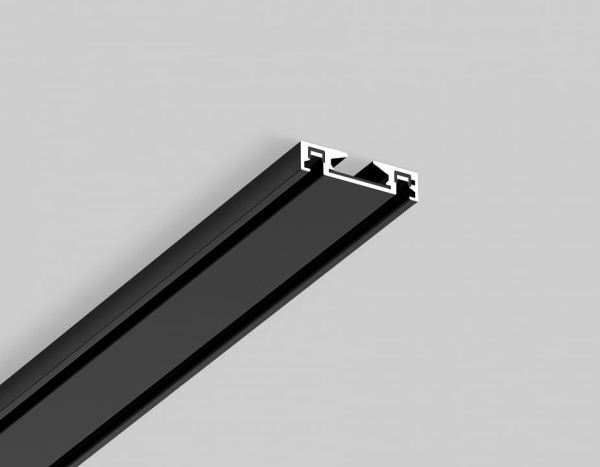

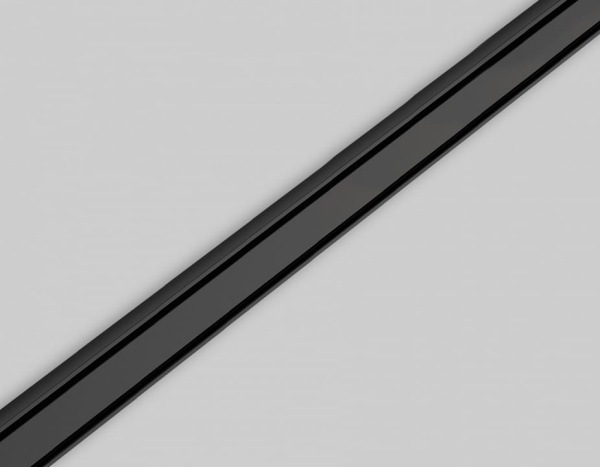

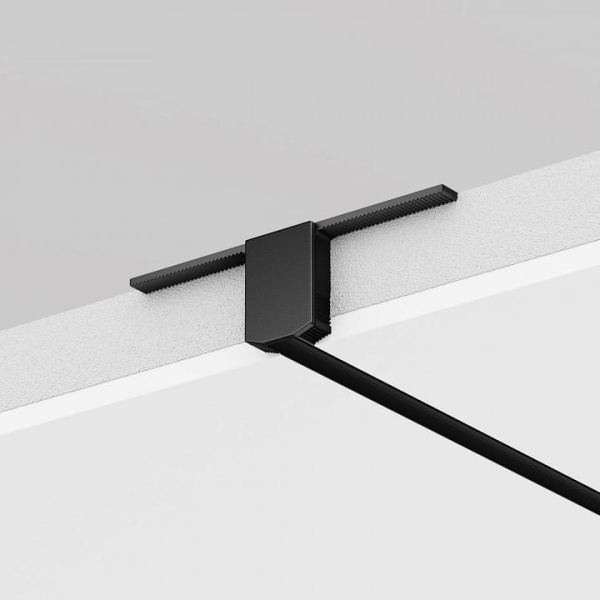

Накладные шинопроводы — самый массовый формат: алюминиевый корпус с токоведущими жилами крепится на поверхность потолка клипсами; светильники вставляются в паз поворотом на 90°. У Arlight — крупнейшая линейка накладных шин; Maytoni, Lightstar, Novotech, ST-Luce, Arte Lamp, Ambrella, AM-Group, Wertmark, Denkirs, Favourite, Imex, Hesby, Feron, MyFar, LIGHTERA, Uniel, 6063, Apeyron, Elektrostandard, iLedex, Aployt, Citilux, Reluce, SWG, DesignLed, Italline, Volpe, Jazzway, Vitaluce, Эра закрывают все сегменты. Встраиваемые шинопроводы утапливаются в гипсокартон заподлицо — видна только щель паза: у ST-Luce, Arlight, Maytoni, Lightstar, Elektrostandard, AM-Group, Aployt, iLedex, Novotech, Ambrella, Imex, Arte Lamp, LIGHTERA, VOLTALIGHTING, Hesby, Denkirs, Эра, Feron, Uniel, Vitaluce, MyFar, Favourite, DesignLed, Italline, Lucia, Wertmark, Escada, Volpe. Однофазные шины (2 жилы) управляют одной группой светильников; трёхфазные (4 жилы) — тремя независимыми группами на одной линии: каждая фаза включает свою зону (витрина/акцент/заливка). Магнитные шинопроводы фиксируют светильники магнитом — перестановка одной рукой (Arlight, Maytoni, Elektrostandard). Гибкие треки Lightstar, Italline, Maytoni изгибаются по радиусу для арок и волн. Длина шин — 1–3 м; сечение паза — под споты бренда; питание — 220 В напрямую или 24/48 В через драйвер.

Как выбрать шинопровод

Определите тип монтажа: готовый потолок — накладной; гипсокартон до отделки или ниша — встраиваемый (планируйте закладные); натяжной потолок — накладной на закладных площадках. Система: однофазная — если все светильники включаются вместе; трёхфазная — если нужны группы (зоны, витрины, акценты); магнитная — для быстрой перестановки светильников. Напряжение: 220 В — без драйвера, стандарт большинства шин; 24/48 В — безопасные низковольтные системы с блоком питания. Длина линии: суммируйте трассу, стыкуйте секции соединителями (линейными, угловыми); мощность драйвера — по суммарной нагрузке светильников с запасом 20%. Совместимость: светильники должны подходить к пазу шины — споты одной системы с шиной того же бренда или стандартного сечения. Цвет: белый, чёрный, серебро — под потолок. Гибкие треки — для радиусных трасс. Светильники к шинам — в разделе шинных светильников; комплектующие (соединители, заглушки, крепления) — в разделе комплектующих для треков. Для коммерческих зон с зонированием выбирайте трёхфазные линии; для дома достаточно однофазных.

Монтаж и эксплуатация

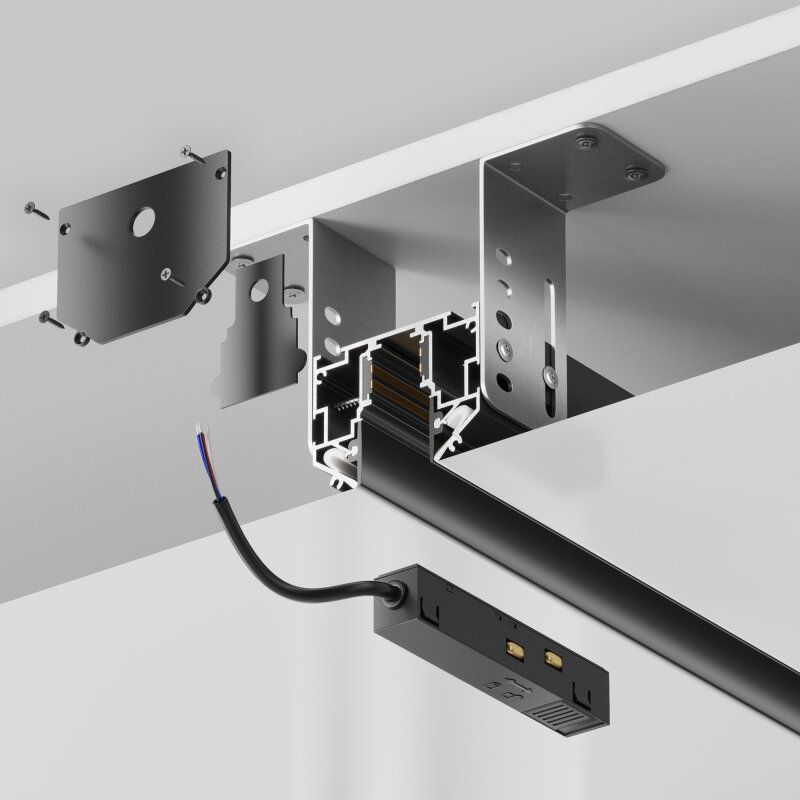

Накладной монтаж: разметьте линию, закрепите клипсы с шагом 50–80 см, вставьте шину в клипсы до фиксации. Встраиваемый: подготовьте нишу в гипсокартоне (ширина по корпусу шины), закрепите шину к профилю, зашпаклюйте заподлицо. Натяжной потолок: закладные площадки до монтажа полотна, шина крепится к ним. Питание: подключите драйвер/питание через переходник или токопровод (обесточенная линия); для трёхфазных — распределите фазы по группам. Светильники: вставьте в паз, поверните на 90°. Проверка: включите, убедитесь в работе всех фаз. Уход: протирайте шину сухой тканью; проверяйте крепления раз в год. Расширение: докупайте шины и соединители той же серии — линия растёт без переделки. Не смешивайте системы разных брендов в одной линии без переходников. Срок службы шин — 15–25 лет: при замене светильников шина остаётся.

Чек-лист: шинопровод

• Монтаж: накладной или встраиваемый.
• Система: однофазная, трёхфазная, магнитная.
• Длина линии с запасом на стыки.
• Совместимость паза со светильниками.
• Питание и драйвер с запасом 20%.

Частые вопросы

Чем однофазный шинопровод отличается от трёхфазного?

Однофазный (2 жилы) включает все светильники линии одной группой — прост и дёшев, подходит для дома и небольших зон. Трёхфазный (4 жилы) имеет три независимые фазы: светильники подключаются к разным фазам и включаются группами — на одной линии можно зонировать свет (витрина, акцент, заливка) без второй проводки. Трёхфазные шины дороже и требуют распределения фаз при монтаже. Для магазинов и галерей трёхфазный — стандарт; для квартиры достаточно однофазного.

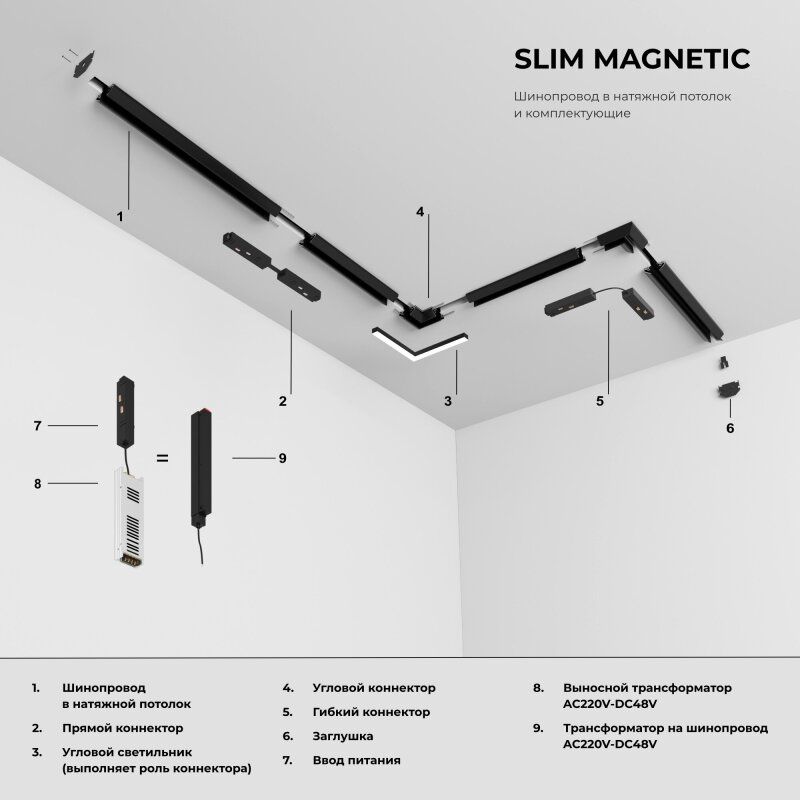

Можно ли установить трек на натяжной потолок?

Да: до монтажа полотна на основное перекрытие крепятся закладные площадки (регулируемые подвесы) по линии будущего трека; после натяжки полотна шина крепится к площадкам через полотно. Отверстия под крепёж герметизируются термокольцами. Накладные шины — основной вариант для натяжных потолков; встраиваемые требуют особых профилей. Планируйте трассу до монтажа полотна — перенести закладные после невозможно. Вес шины со светильниками держат закладные, а не полотно.

Какое напряжение выбрать: 220 В или 24/48 В?

220 В — стандарт: шина подключается напрямую, светильники с драйверами работают от сети; проще и дешевле для длинных линий. 24/48 В — низковольтные системы: безопасны (мебель, детские), светильники компактнее, но нужен блок питания и расчёт падения напряжения на длине. Для дома и магазинов с длинными линиями — 220 В; для дизайнерских низковольтных спотов — 24/48 В. Проверяйте совместимость светильников с напряжением шины.

Сколько светильников можно повесить на одну шину?

Ограничения: мощность драйвера/питания (сумма нагрузки светильников + 20% запаса), длина линии (для 220 В — до 10–15 м на точку питания, для низковольтных — по расчёту) и плотность размещения (споты не должны мешать друг другу — обычно 3–5 на метр). Для трёхфазных шин нагрузка распределяется по фазам. Считайте по мощности: шина 2 м с драйвером 200 Вт тянет 10–12 спотов по 15 Вт. При перегрузке сработает защита драйвера.

Чем магнитный шинопровод лучше обычного?

Магнитные шины фиксируют светильники магнитом — спот ставится и снимается одной рукой, позиция меняется за секунды без поворота на 90° и защёлок. Это удобно в витринах и дизайнерских проектах, где свет перенастраивают часто. Минусы: светильники только магнитной системы (обычные споты не встанут), ниже допустимая нагрузка на точку, системы дороже. Для статичных линий дома обычные шины практичнее; магнитные — для гибких сценариев.
