Шинопроводы трехфазные встраиваемые

Трёхфазные встраиваемые шинопроводы: зонированный свет в чистом потолке

Раздел «Шинопроводы трехфазные встраиваемые» в каталоге шинопроводов Pletora — встраиваемые трёхфазные треки Lightstar, Arlight, Hesby, Feron и Maytoni. Встраиваемый трёхфазный шинопровод сочетает два профессиональных качества: утопленный в гипсокартон «чистый» потолок и три независимые фазы для зонированного света. Линия монтируется заподлицо — снаружи видна только щель паза, а споты с переключателем фазы делятся на три группы: заливка, акценты, дежурный свет. Это решение для бутиков, шоурумов, галерей и офисов с дизайнерским потолком, где нужна гибкость трёхфазной системы без выступающих коробов. Консультанты Pletora помогут выбрать шину — 8-800-201-42-32, доставка по России.

Особенности встраиваемых трёхфазных шин

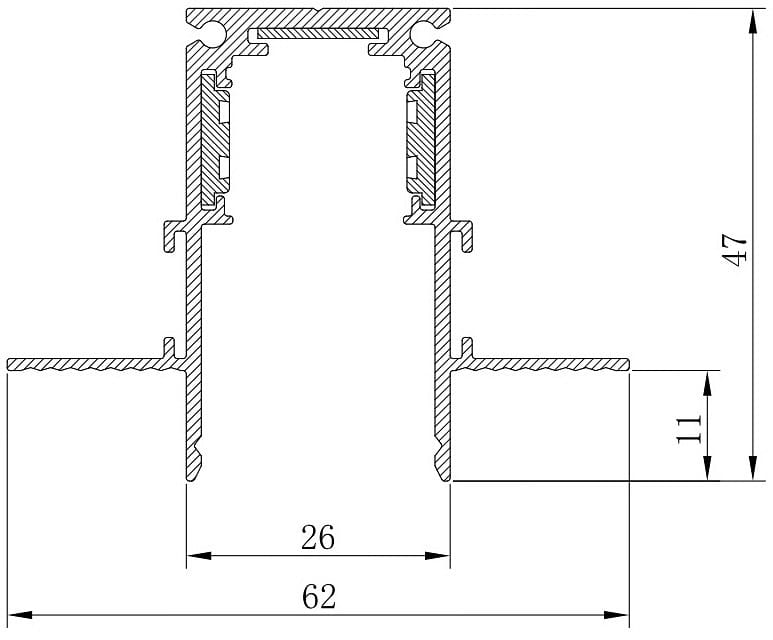

Lightstar — крупнейшая линейка (8 моделей): встраиваемые трёхфазные шины с узким корпусом для ниш гипсокартона; Arlight (4), Hesby (2), Feron (2), Maytoni (2) дополняют ассортимент. Конструкция: алюминиевый профиль с четырьмя жилами (L1, L2, L3, N), пазом под трёхфазные споты и декоративной вставкой. Глубина корпуса 25–45 мм — помещается в стандартное межпотолочное пространство (гипсокартон на прямых подвесах даёт 50–100 мм). Монтаж: ниша нарезается в листе до отделки, шина крепится к каркасу; после шпаклёвки видна линия паза. Споты с переключателем фазы распределяются по трём группам; каждая фаза управляется своим выключателем или диммером. Схемы зонирования: фаза 1 — акценты на витрине, фаза 2 — заливка зала, фаза 3 — дежурный свет; утром включается одна группа, вечером — другая. Секции стыкуются трёхфазными соединителями с передачей всех жил; питание — 5-жильный кабель через токопровод. Цвет корпуса — белый, чёрный. Встраиваемые шины сочетаются с накладными трёхфазными той же серии через переходники. Светильники — трёхфазные версии спотов Lightstar, Arlight и других брендов.

Как выбрать встраиваемую трёхфазную шину

Проверьте пространство: глубина корпуса 25–45 мм и ширина ниши под паз — для гипсокартона на подвесах достаточно стандартных 50–100 мм. Задачи зонирования: три сценария (заливка/акценты/дежурный) — трёхфазная система; один сценарий — дешевле однофазная. Длина и геометрия: трасса по плану с поворотами (трёхфазные угловые соединители); секции 1–3 м. Совместимость: споты только трёхфазные с переключателем фазы — проверяйте серию. Питание: 5 жил (L1–L3, N, PE), автомат 3P, мощность по фазам с запасом 20%. Планируйте монтаж до отделки: ниша, кабель и крепление к каркасу — на этапе гипсокартона. Для натяжных потолков встраивание невозможно — берите накладные трёхфазные шины на закладных. Цвет: белый/чёрный под потолок. Управление: три выключателя, диммера или контроллер автоматизации. Светильники с нужными углами луча — узкие для акцентов, широкие для заливки.

Монтаж и эксплуатация

Монтаж: на этапе каркаса нарежьте нишу (ширина по корпусу +5–10 мм), закрепите шину к профилям саморезами с шагом 40–60 см, выведите 5-жильный кабель к точке питания. После обшивки и шпаклёвки паз открыт — установите споты или декоративную вставку. Питание: подключите через трёхфазный токопровод при обесточенной линии; распределите фазы на автомате 3P с УЗО. Споты: вставьте в паз, поверните на 90°, переключателем выберите фазу. Проверка: включайте фазы поочерёдно. Уход: протирайте паз от пыли; проверяйте фиксацию спотов раз в год. Перенастройка групп — переключением фазы на спотах (линия обесточена). Расширение — секциями той же серии. При смене экспозиции переключайте споты между фазами — сценарии меняются без переделки. Не монтируйте встраиваемые шины в бетон без ниши.

Чек-лист: встраиваемая трёхфазная шина

• Глубина ниши под корпус.
• Три сценария по фазам.
• Трёхфазные споты совместимы.
• Питание 5 жил, автомат 3P.
• Монтаж до отделки потолка.

Частые вопросы

В чём преимущество встраиваемой трёхфазной шины перед накладной?

Эстетика: шина утоплена в потолок — видна только щель паза, интерьер «чистый», что важно для бутиков и шоурумов с дизайнерским потолком. Накладная шина заметна — она сама становится элементом стиля (лофт, индастриал). Функционально системы равны: те же три фазы и споты. Встраиваемая требует планирования до отделки и ниши; накладная монтируется на готовый потолок. Выбор — по стадии ремонта и дизайну: скрытая линия или открытая.

Можно ли встроить трёхфазный трек в натяжной потолок?

Нет: встраиваемые шины требуют жёсткой ниши (гипсокартон), которую натяжное полотно не обеспечивает. Для натяжных потолков используйте накладные трёхфазные шины на закладных площадках: площадки крепятся к перекрытию до натяжки, шина — к ним после. Если принципиально нужен «утопленный» вид — комбинируйте: ниша-короб из гипсокартона вокруг натяжного участка. Планируйте решение до монтажа потолков.

Какая мощность допустима для встраиваемой трёхфазной шины?

Обычно 300–500 Вт на фазу (до 1000–1500 Вт суммарно) — точное значение в карточке. Встраиваемые шины охлаждаются хуже накладных (корпус в нише) — не превышайте номинал: перегрев снижает ресурс контактов. Распределяйте споты по фазам равномерно. Питание — 5 жил через автомат 3P; сечение кабеля по току (1,5–2,5 мм²). При высокой нагрузке предусмотрите вентиляцию ниши.

Как перенастроить группы светильников?

Переключателем фазы на корпусе спота: обесточьте линию, поверните переключатель на нужную фазу (L1/L2/L3) — маркировка на корпусе, включите. Спот переходит в другую группу без переделки проводки. Это главное преимущество трёхфазных систем при смене экспозиции: витрину переставили — переключили споты на фазу новой зоны. Управление фазами — три выключателя; для автоматизации — реле или контроллер по фазам.

Сколько спотов вешать на одну фазу?

По мощности: суммируйте нагрузку спотов фазы — не более 300–500 Вт (номинал фазы шины) с запасом 20%. Пример: споты по 15 Вт — до 16–20 шт. на фазу. Распределяйте зоны равномерно по фазам: три группы примерно равной мощности. Плотность размещения — 3–5 спотов на метр линии. При перегрузе фазы сработает автомат — перераспределите споты переключателями.
