Однофазные встраиваемые шинопроводы: невидимая основа трекового света

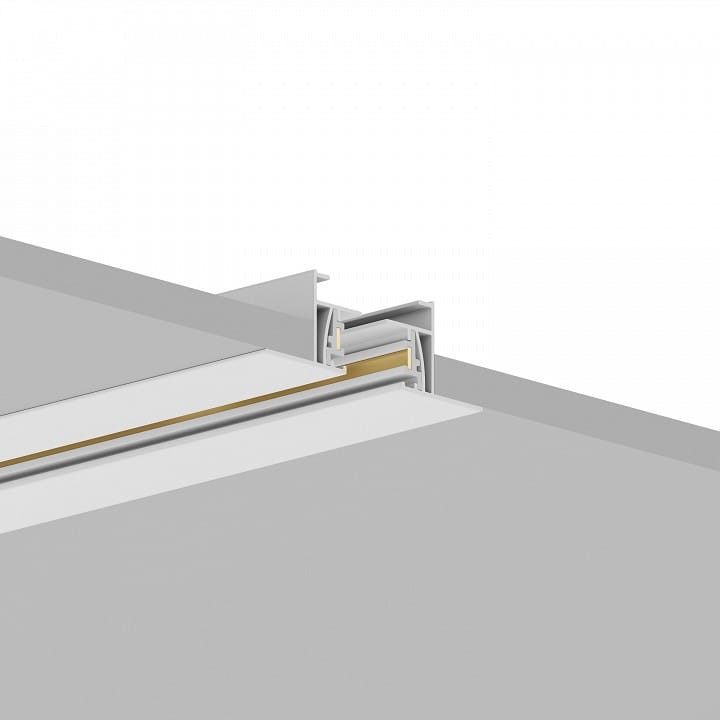

Раздел «Однофазные шинопроводы встраиваемые» в каталоге шинопроводов Pletora — встраиваемые треки Lightstar, ST-Luce, AM-Group, Novotech, Wertmark, Denkirs, Lucia, Escada, Ambrella, Hesby, Elektrostandard, Arlight, Imex, Feron, Volpe, Maytoni и Эра. Встраиваемый однофазный шинопровод утапливается в гипсокартонный потолок заподлицо: снаружи видна только узкая щель паза, в которую вставляются споты. Результат — «чистый» потолок без выступающих коробов: светильники словно парят в линии, а сама шина не нарушает геометрию интерьера. Это решение для минималистичных гостиных, кухонь и офисов, где важен ровный потолок, но нужна гибкость трекового света. Однофазная система (2 жилы) включает все светильники линии одной группой — проста в монтаже и управлении. Консультанты Pletora помогут выбрать шину — 8-800-201-42-32, доставка по России.

Особенности встраиваемых шин

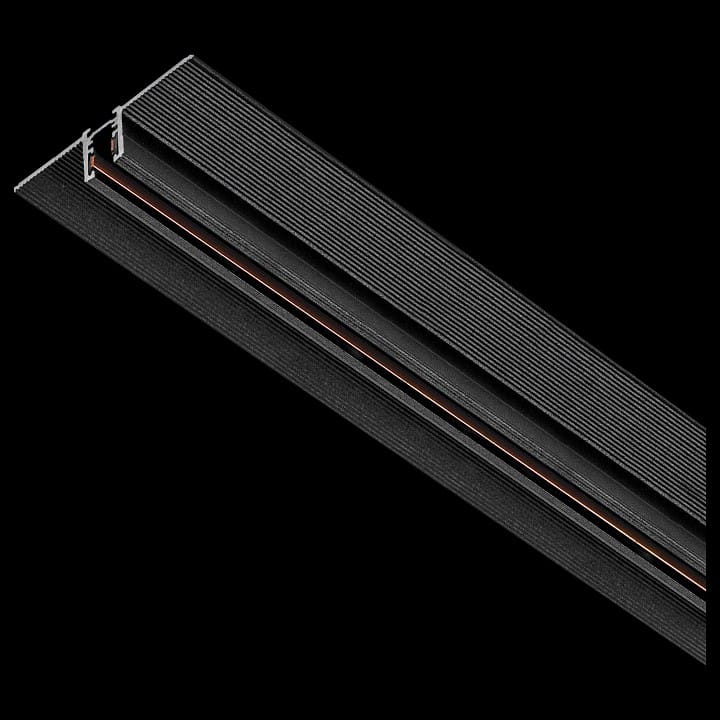

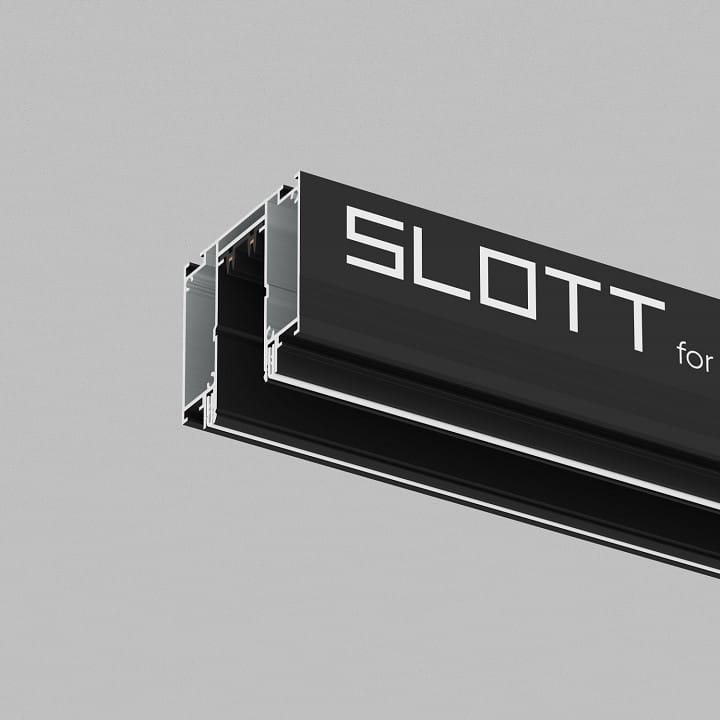

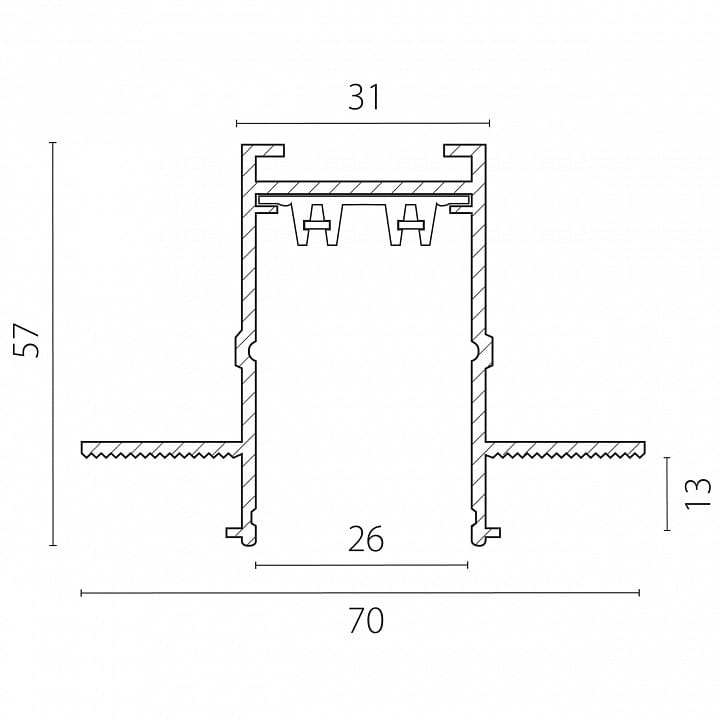

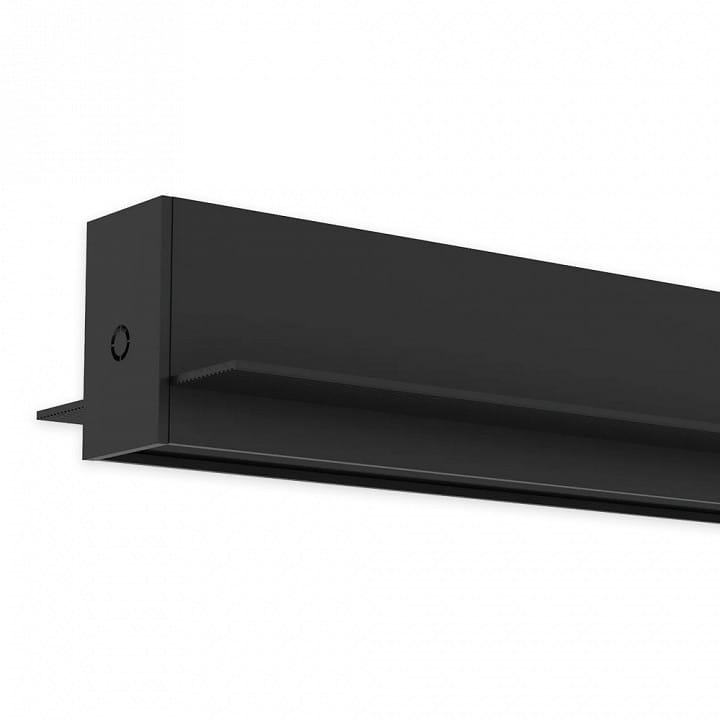

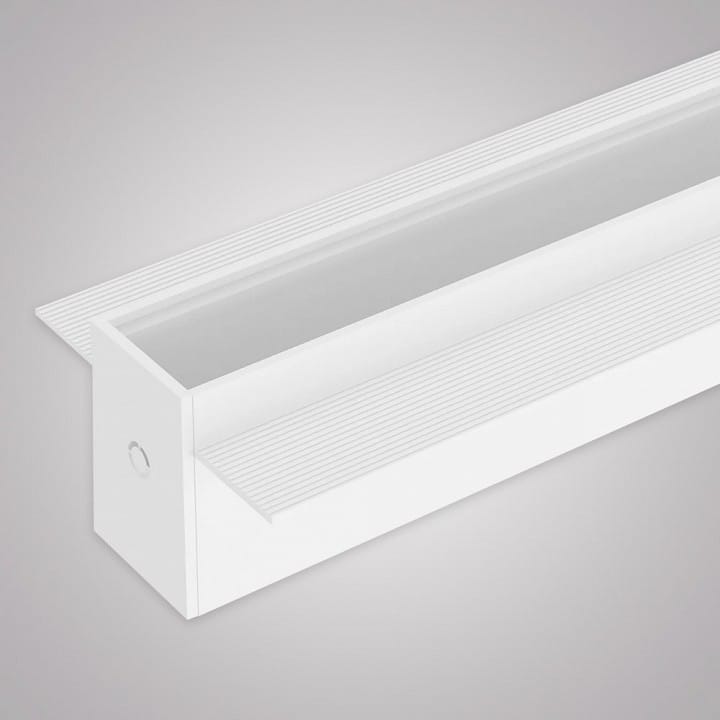

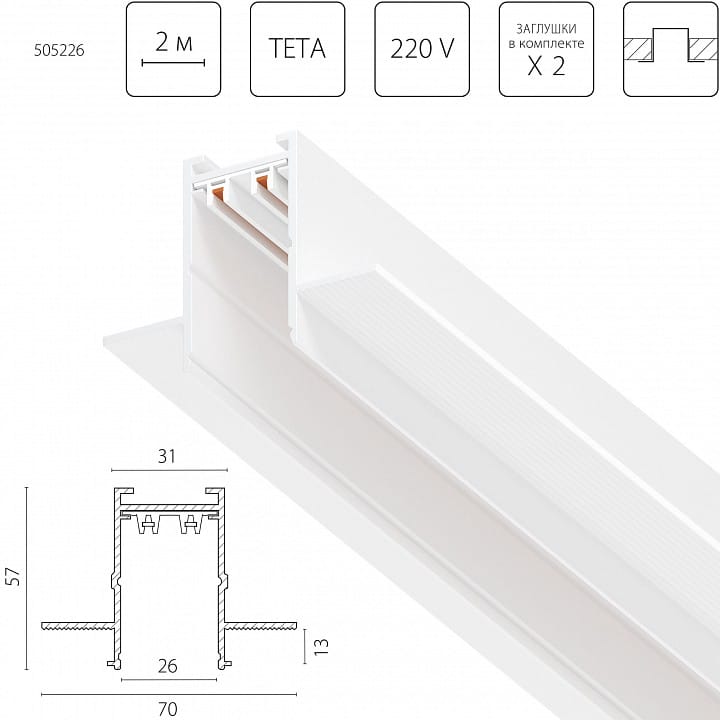

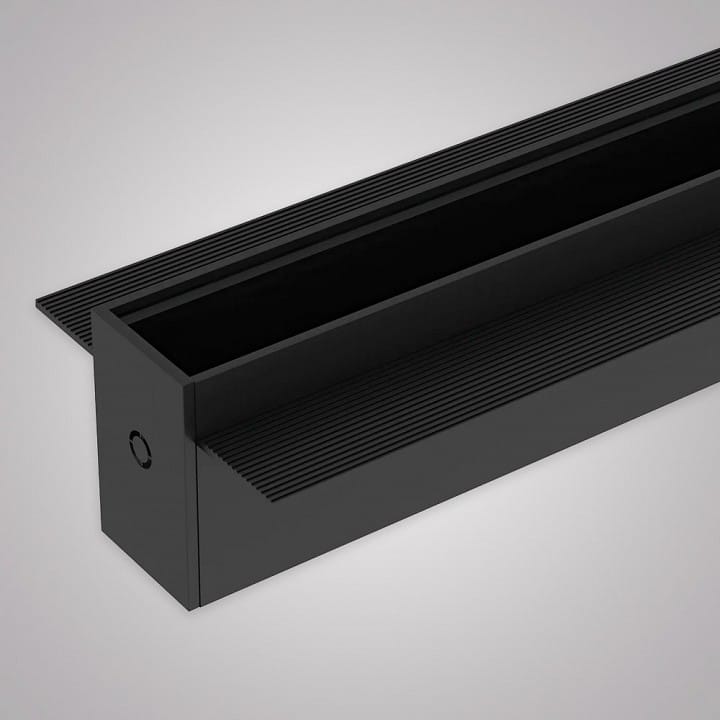

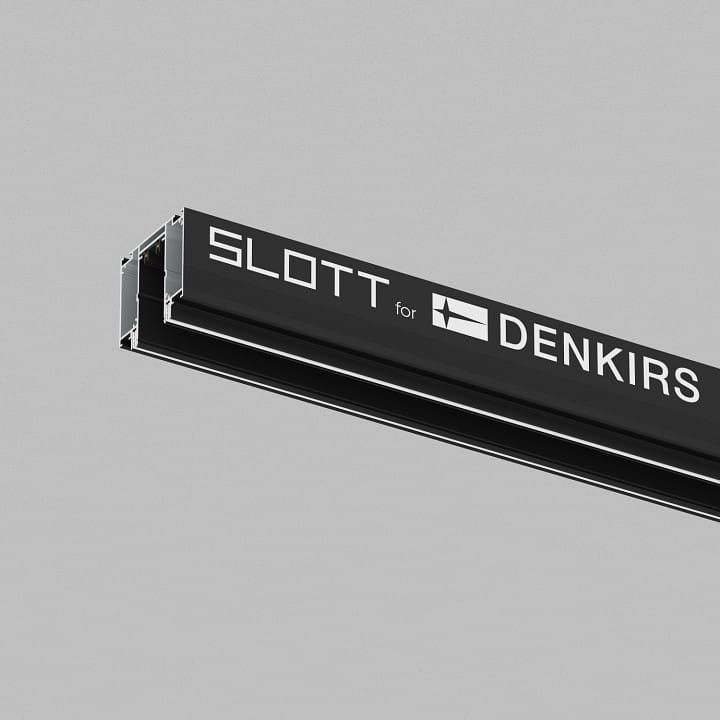

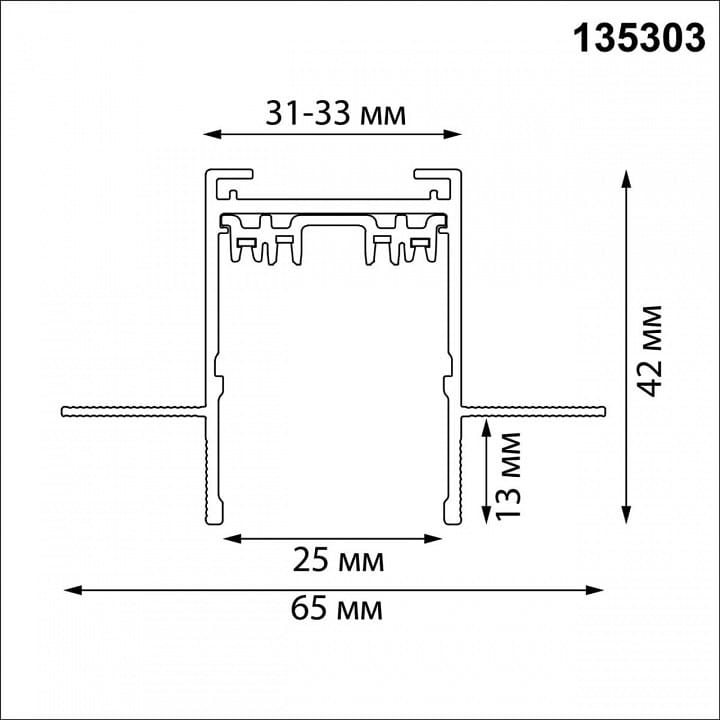

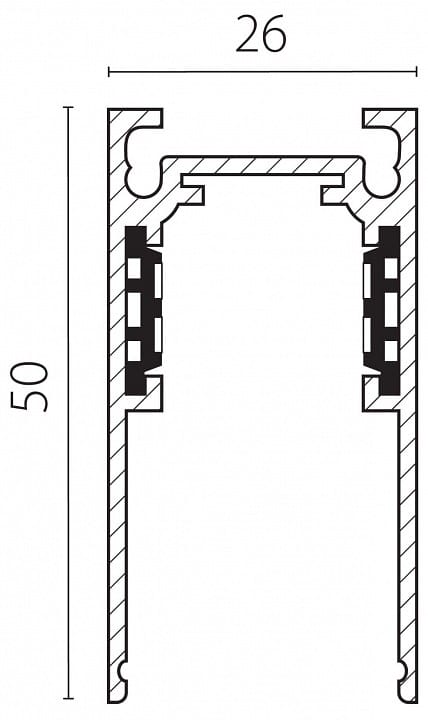

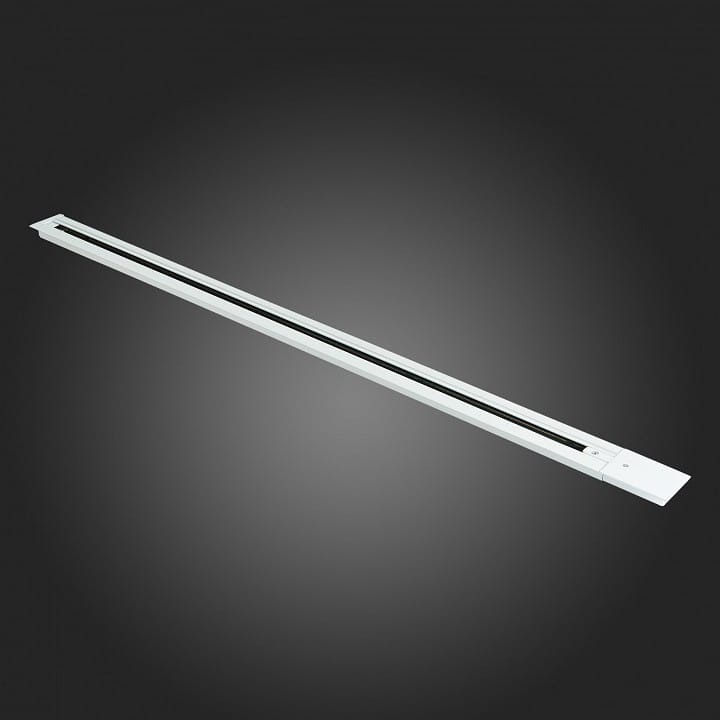

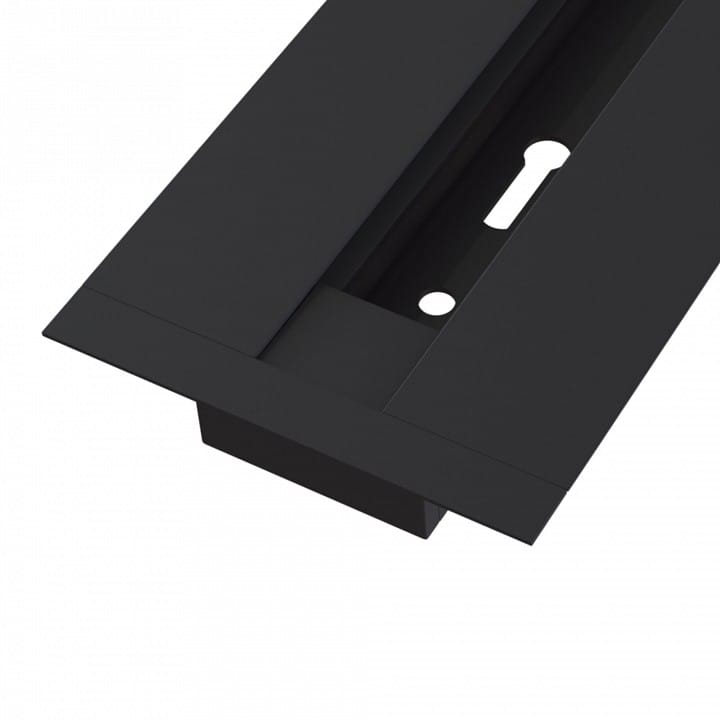

Встраиваемые шинопроводы Lightstar и ST-Luce — крупнейшие линейки (по 19 моделей): алюминиевые корпуса с пазом под споты, рассчитанные на монтаж в гипсокартон; AM-Group, Novotech, Wertmark, Denkirs, Maytoni, Arlight, Elektrostandard, Hesby, Ambrella, Imex, Feron, Volpe, Lucia, Escada, Эра дополняют ассортимент моделями разной глубины и ширины. Конструкция: алюминиевый профиль с изолированными токоведущими жилами (2 жилы — фаза и ноль), декоративной вставкой, закрывающей паз, когда светильники не установлены. Монтаж: ниша в гипсокартоне шириной по корпусу (обычно 30–50 мм) нарезается до отделки; шина крепится к профилю каркаса саморезами; после шпаклёвки видна только линия паза. Светильники вставляются в паз и поворачиваются на 90° до фиксации — контакты соединяются автоматически. Питание — 220 В через переходник или концевой токопровод. Однофазная система управляет линией одним выключателем или диммером; для зонирования берите трёхфазные шины из каталога. Встраиваемые шины сочетаются с накладными в одной трассе через переходники. Цвет корпуса — белый, чёрный, серебро. Глубина ниши — 20–40 мм: проверяйте межпотолочное пространство (для гипсокартона на профиле 60 мм — достаточно).

Как выбрать встраиваемую шину

Проверьте межпотолочное пространство: глубина корпуса шины (20–40 мм) должна поместиться в нишу; для гипсокартона на прямых подвесах пространство обычно 50–100 мм — достаточно. Ширина ниши: под корпус шины (30–50 мм) с запасом на крепёж. Длина трассы: суммируйте линию, стыкуйте секции линейными и угловыми соединителями; планируйте повороты заранее. Система: однофазная — одна группа; если нужны зоны — трёхфазная. Совместимость светильников: споты должны подходить к пазу — шины Lightstar/ST-Luce принимают споты своих систем и стандартных однофазных; проверяйте по карточкам. Питание: 220 В через переходник с драйвером не требуется (споты со встроенными драйверами); мощность линии — по суммарной нагрузке спотов. Цвет: белый и чёрный — под потолок. Планируйте монтаж до отделки потолка: ниша и подвод кабеля делаются на этапе каркаса. Для натяжных потолков встраиваемые шины не подходят (нет ниши) — используйте накладные на закладных.

Монтаж и эксплуатация

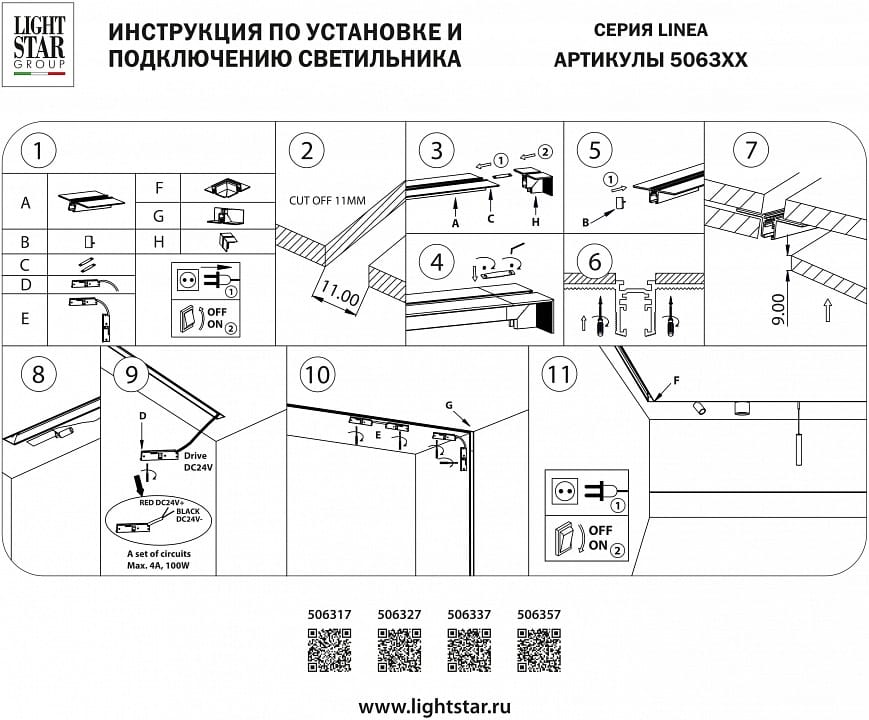

Монтаж: на этапе каркаса гипсокартона нарежьте нишу (ширина по корпусу шины) с запасом 5–10 мм, закрепите шину к профилям саморезами (шаг 40–60 см), выведите кабель к точке питания. После обшивки и шпаклёвки паз шины остаётся открытым — вставьте декоративную заглушку или сразу светильники. Подключение питания — через переходник или токопровод концевой при обесточенной линии; 220 В — автомат/УЗО. Светильники: вставьте в паз, поверните на 90°, отрегулируйте направление. Уход: протирайте паз от пыли при уборке (пыль в пазу снижает контакт); проверяйте фиксацию спотов раз в год. Расширение: докупайте секции той же серии — стыкуются линейными соединителями. При замене светильников шина остаётся: паз стандартный, споты новых серий встают в готовую линию. Не монтируйте встраиваемые шины в бетонные потолки без ниши — для бетона используйте накладные.

Чек-лист: встраиваемая однофазная шина

• Глубина ниши под корпус.
• Ширина ниши с запасом.

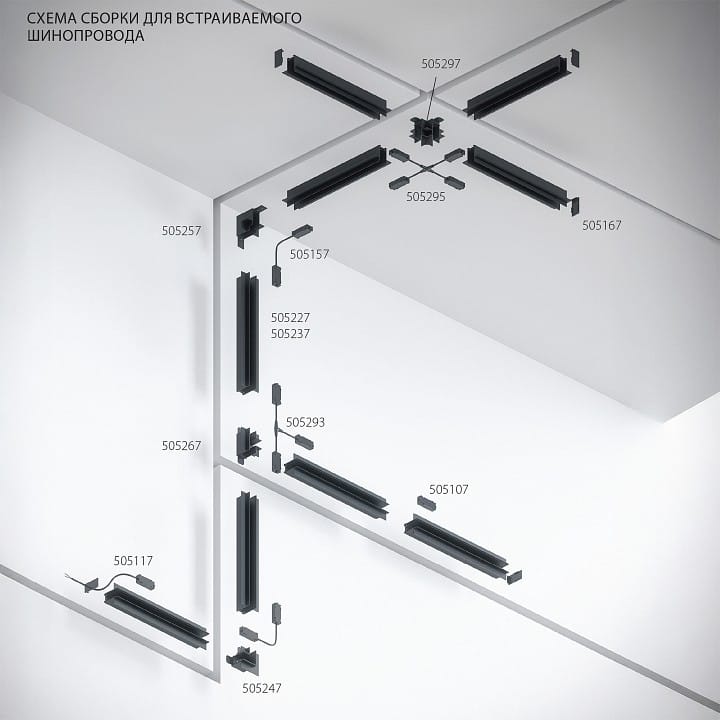

• Трасса с поворотами по плану.
• Совместимость паза со спотами.
• Кабель подведён до отделки.

Частые вопросы

Чем встраиваемый трек отличается от накладного?

Встраиваемый утапливается в гипсокартон заподлицо — видна только щель паза; накладной крепится на поверхность и выступает над ней. Встраиваемый требует ниши и планируется до отделки, зато даёт «чистый» потолок — стандарт минимализма и офисов. Накладной монтируется в любой момент на готовый потолок, включая натяжной (на закладных). Свет и функциональность одинаковы; выбор — по стадии ремонта и стилю. Встраиваемые шины часто комбинируют с накладными в одной трассе.

Можно ли встроить шину в уже готовый потолок?

В готовый гипсокартонный потолок — сложно: нужно вскрывать нишу, резать лист и крепить шину к каркасу; проще демонтировать участок и смонтировать шину с последующей шпаклёвкой. На практике встраиваемые шины планируют до отделки. Если ремонт завершён — используйте накладные шины (крепятся на поверхность) или декоративные короба. Для бетонных потолков встраивание требует штробления — нецелесообразно; накладные шины решают задачу быстрее.

Какие светильники подходят к встраиваемой шине?

Споты однофазной системы с креплением «поворот на 90°»: встраиваемые шины Lightstar, ST-Luce и других брендов принимают светильники своих линеек и стандартных однофазных систем при совпадении сечения паза. Универсальных спотов нет — проверяйте совместимость в карточках (серия шины и серия спота). Светильники к трекам собраны в разделе шинных светильников каталога; консультанты Pletora подтвердят совместимость по артикулам.

Нужен ли драйвер для однофазной шины 220 В?

Нет: шинопровод 220 В — токоведущая линия, а драйверы встроены в сами споты. Подключение — через переходник или токопровод к сети с автоматом/УЗО. Если используете низковольтные споты (24/48 В) — нужен блок питания соответствующей мощности на линию. Мощность линии ограничена сечением жил шины (обычно до 500–1000 Вт): суммируйте нагрузку спотов с запасом 20%. Для длинных линий питание подводится в нескольких точках.

Как закрыть паз шины без светильников?

Декоративной вставкой-заглушкой: она вставляется в паз и закрывает токоведущие жилы, когда светильники не установлены. Вставки продаются в разделе комплектующих для треков (под серию шины) и режутся в размер. Закрывайте паз обязательно: открытые жилы под напряжением опасны, а пыль в пазу ухудшает контакт. При установке спота вставка на этом участке снимается — остальная линия остаётся закрытой.
