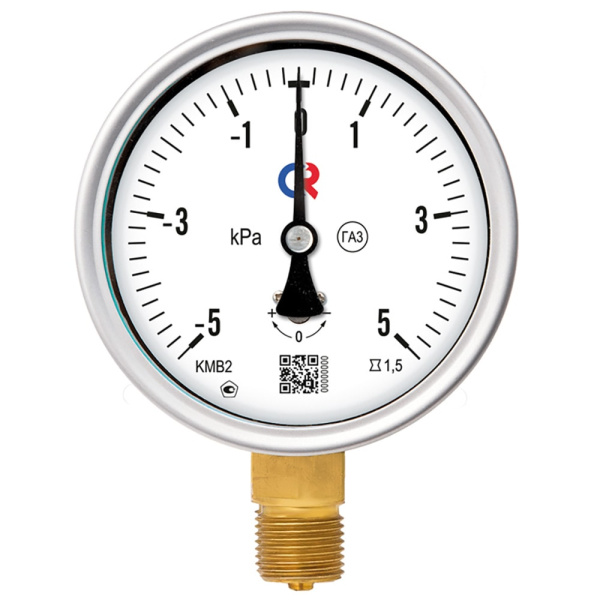

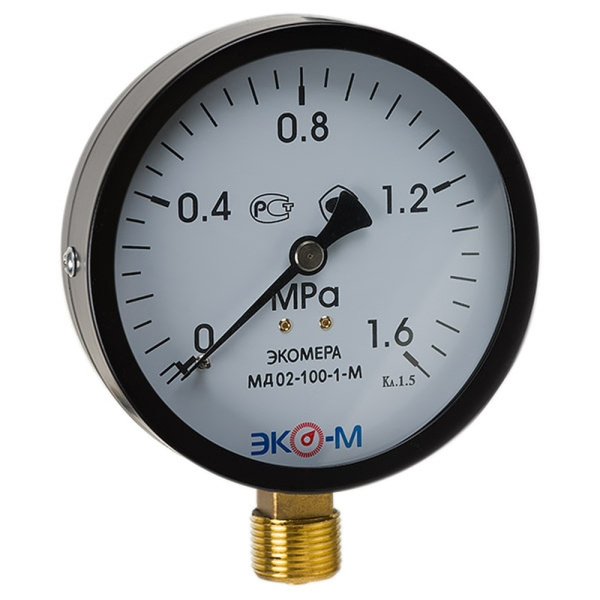

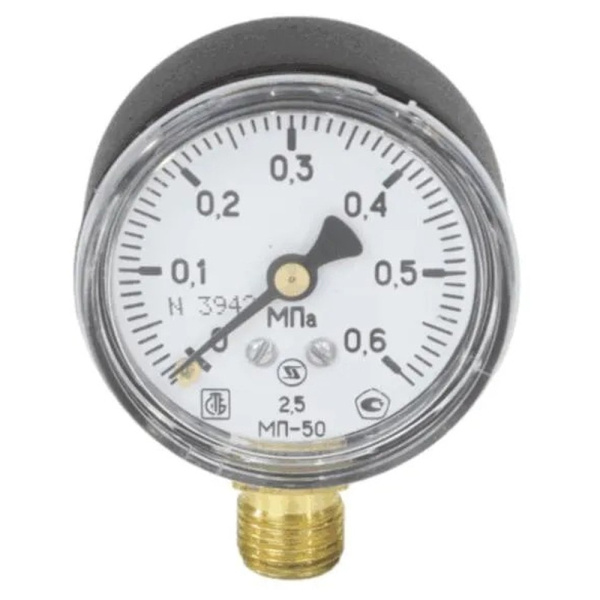

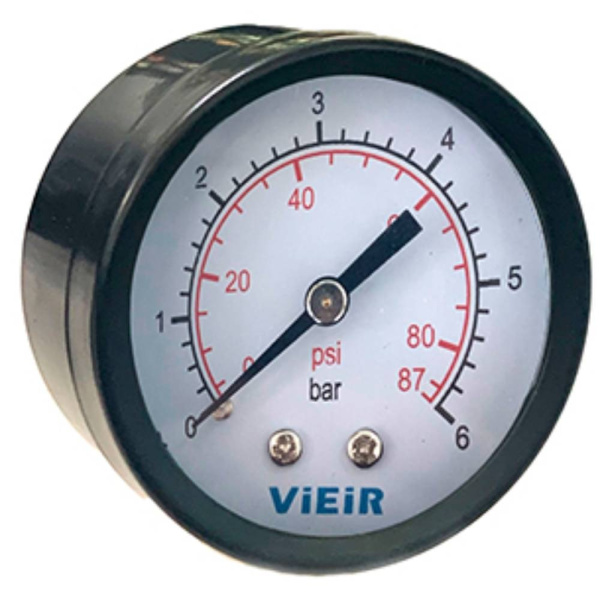

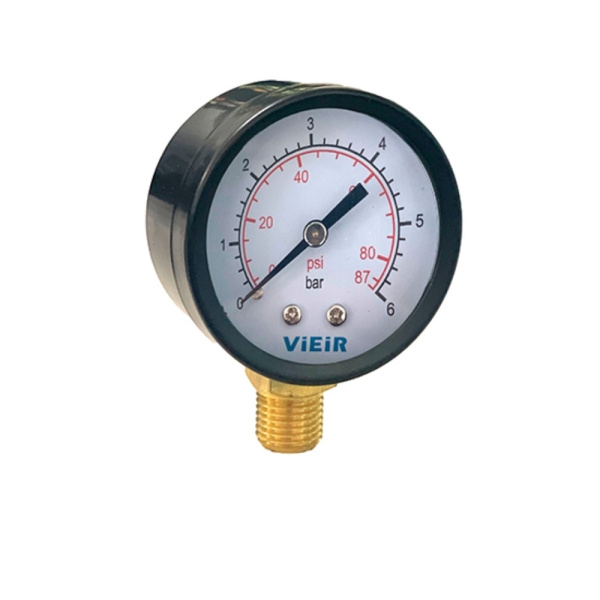

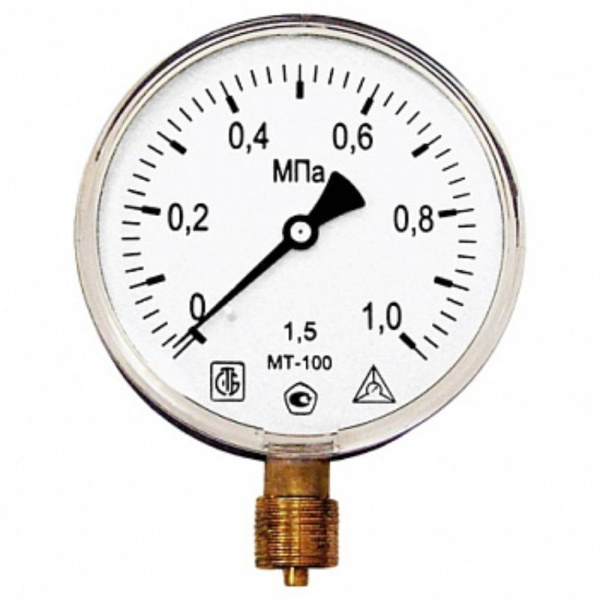

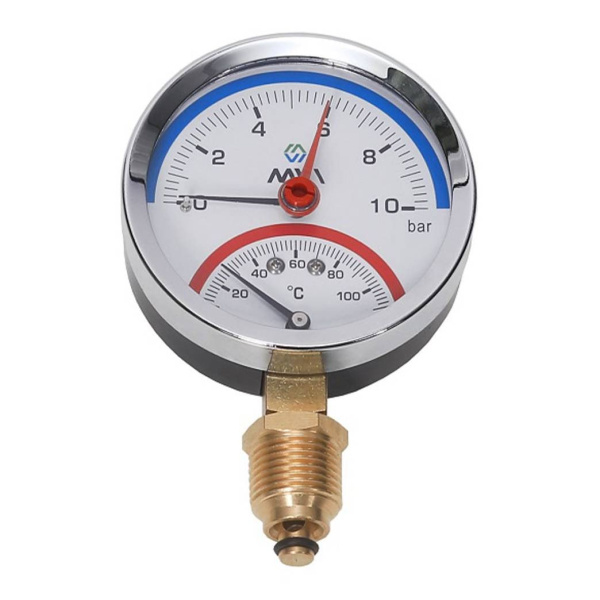

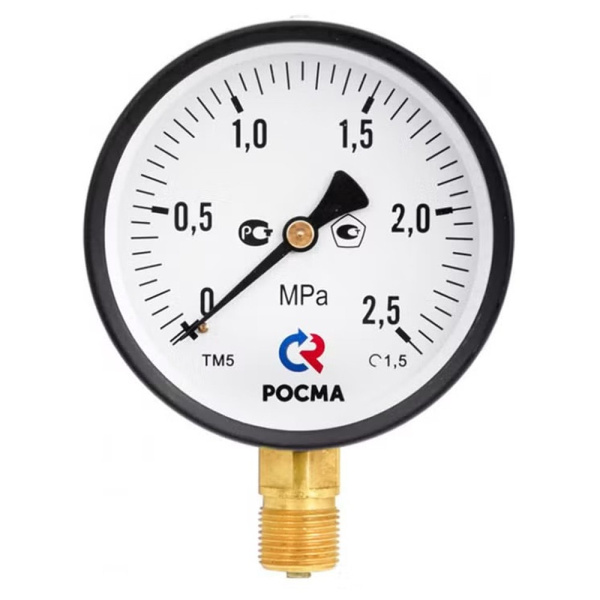

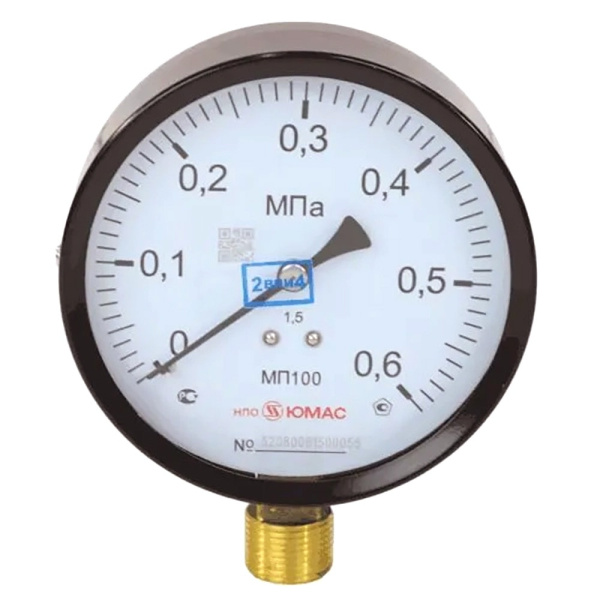

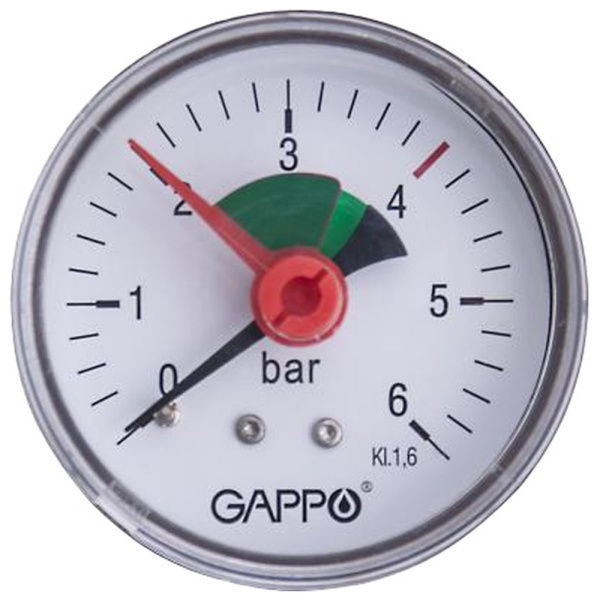

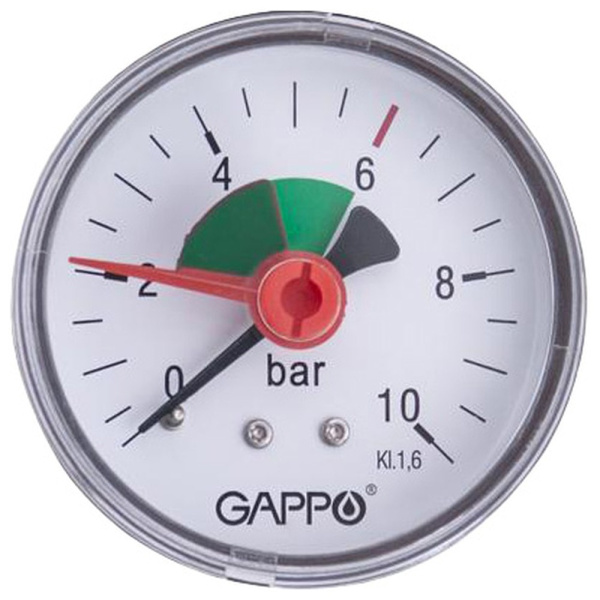

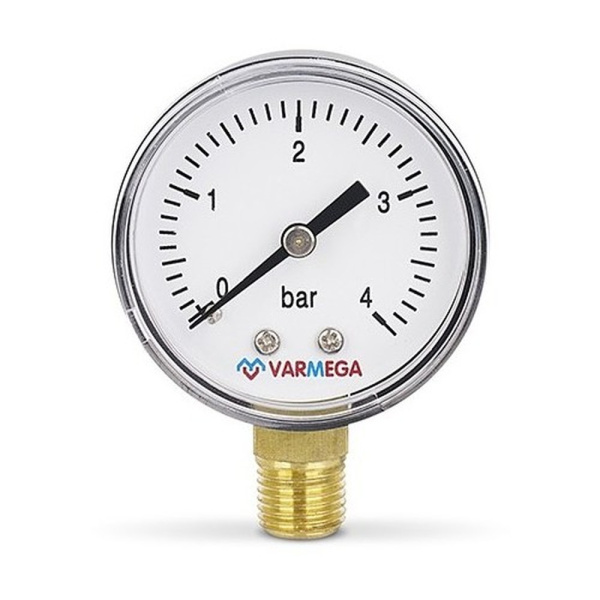

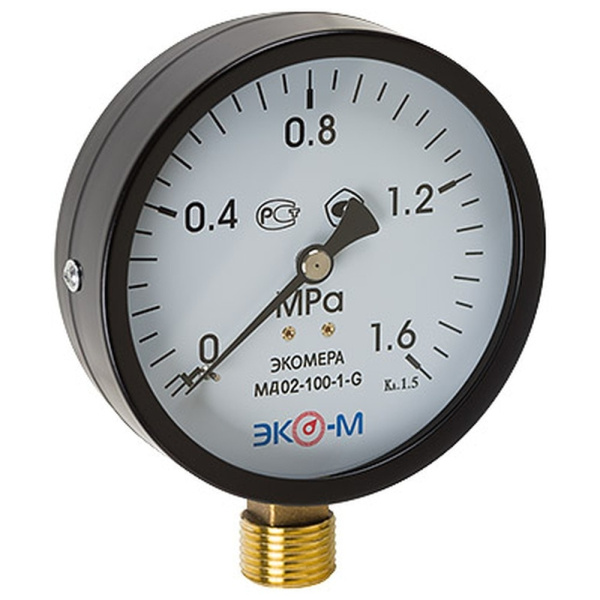

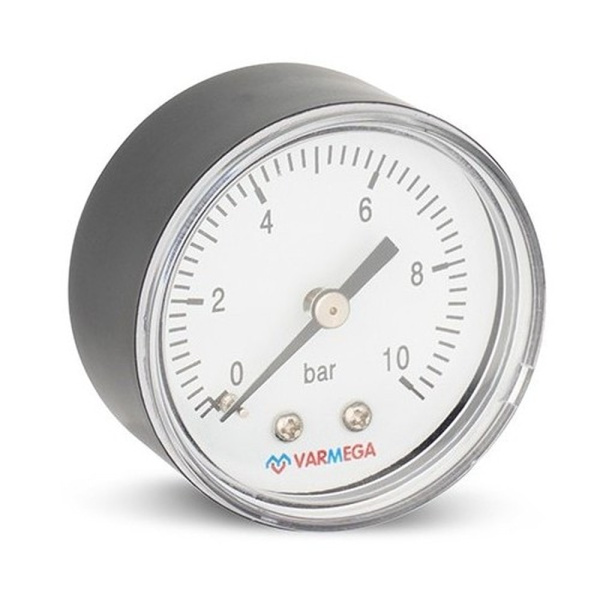

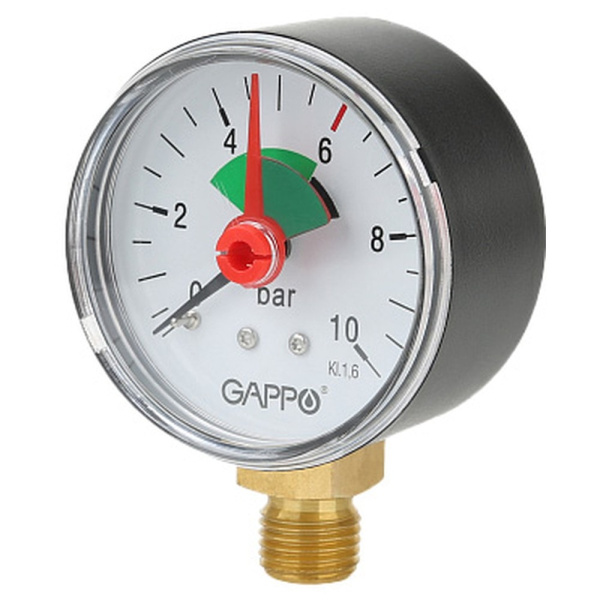

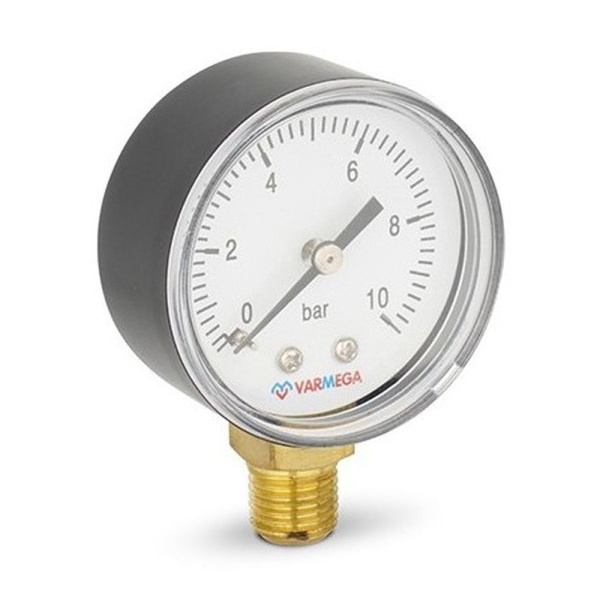

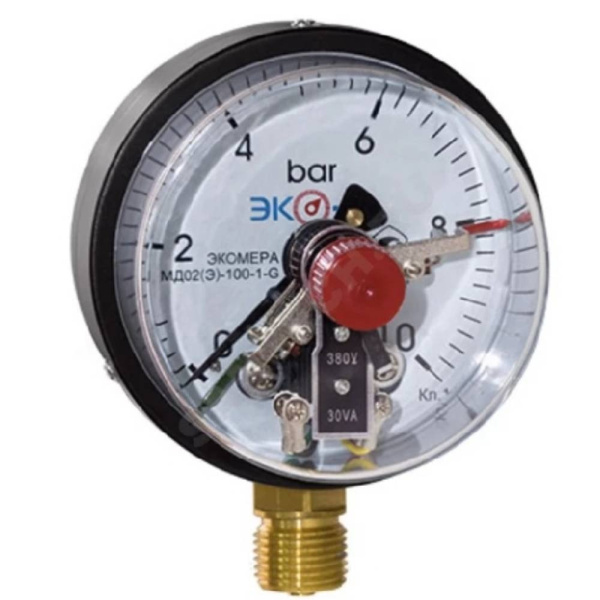

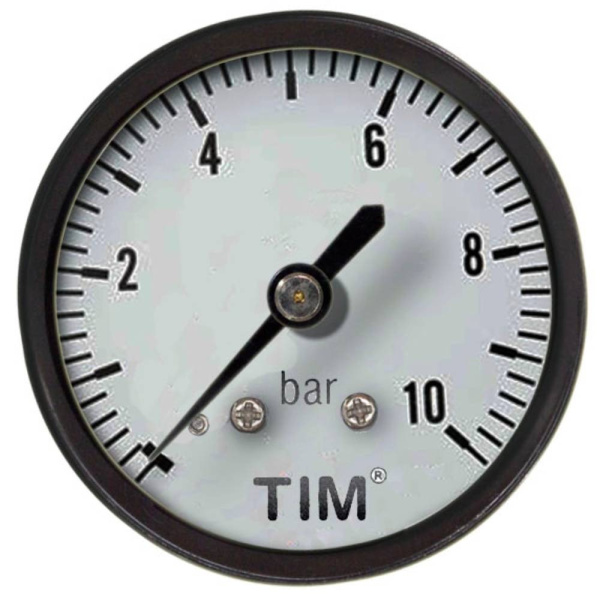

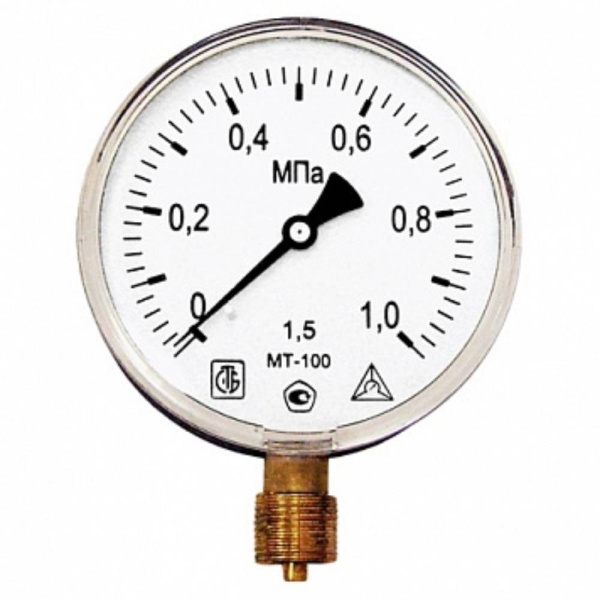

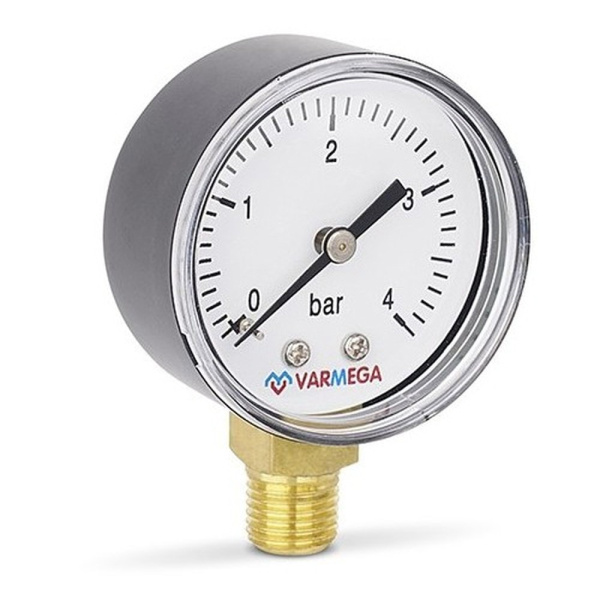

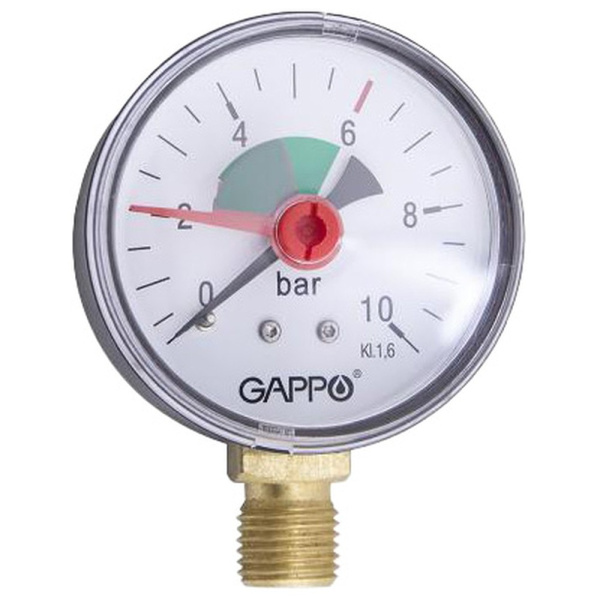

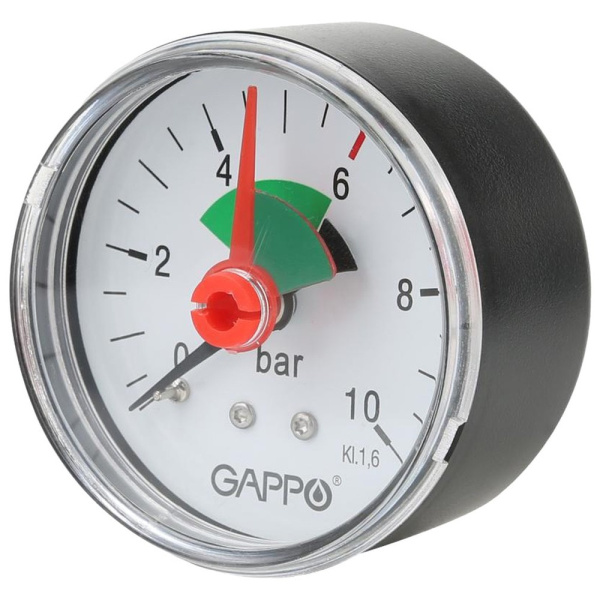

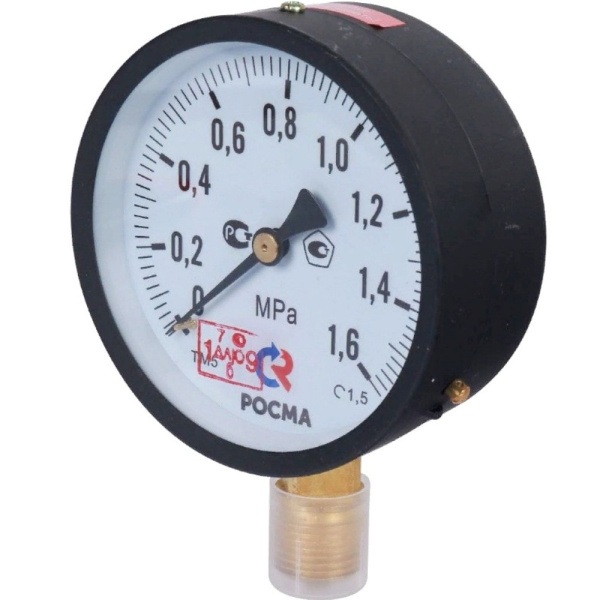

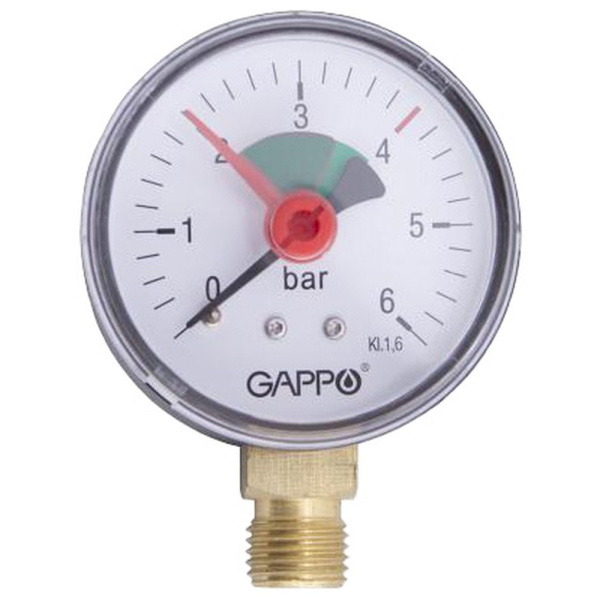

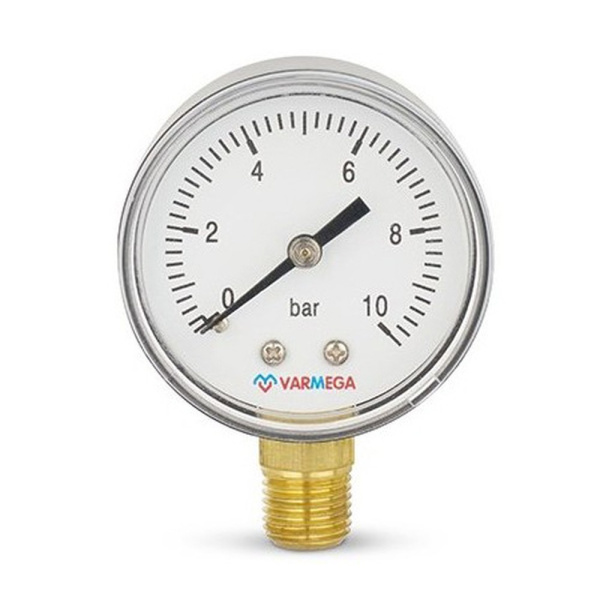

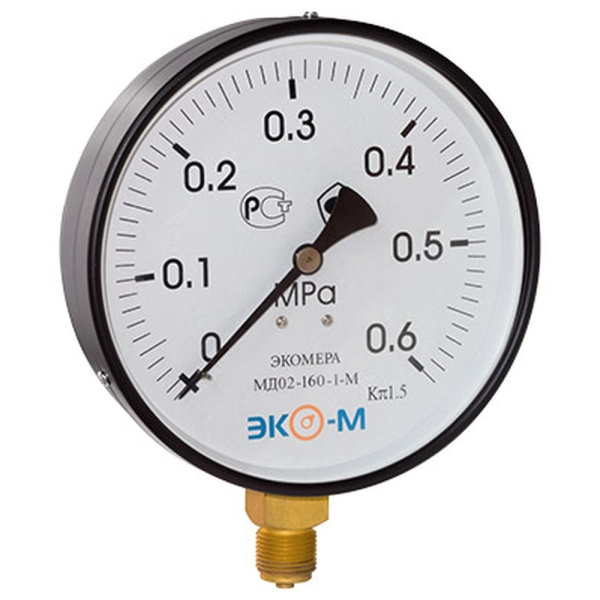

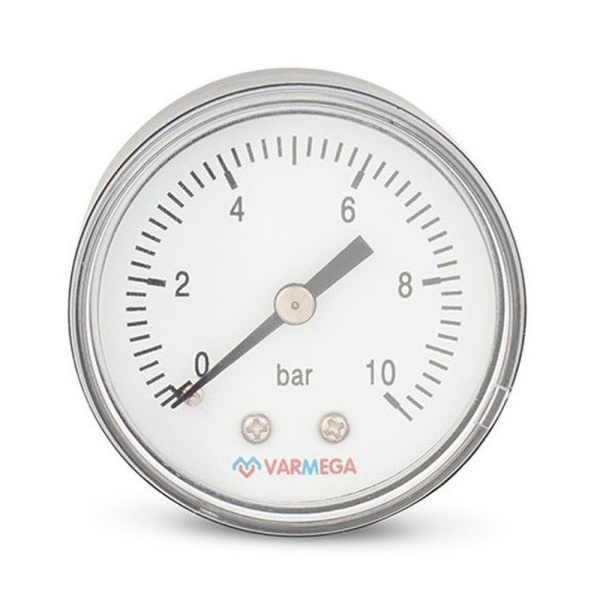

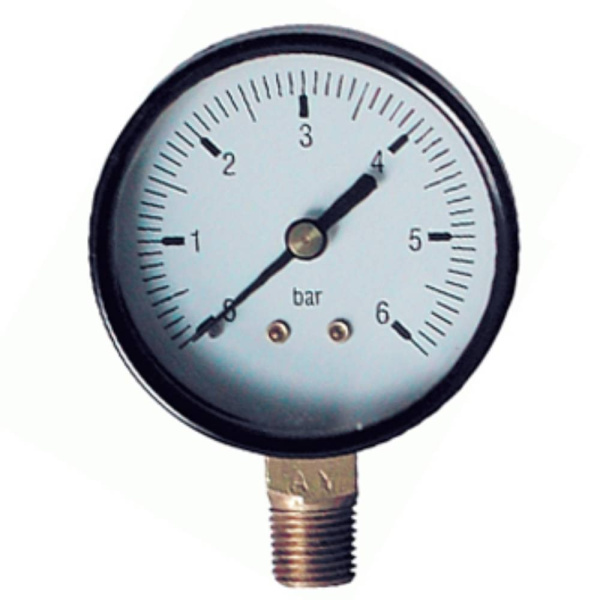

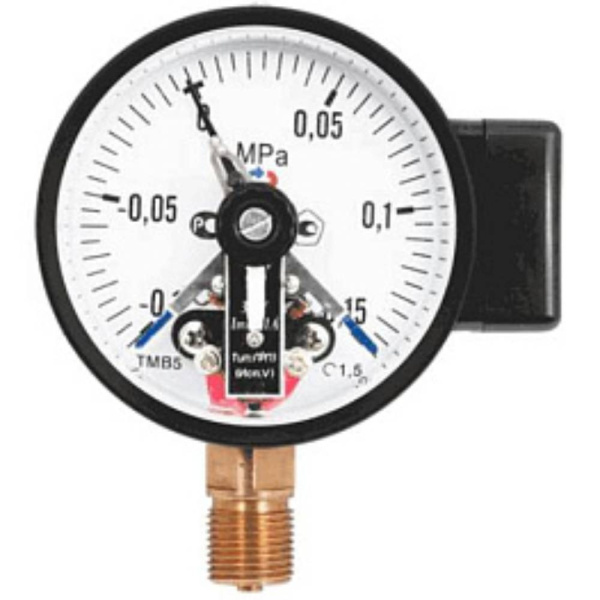

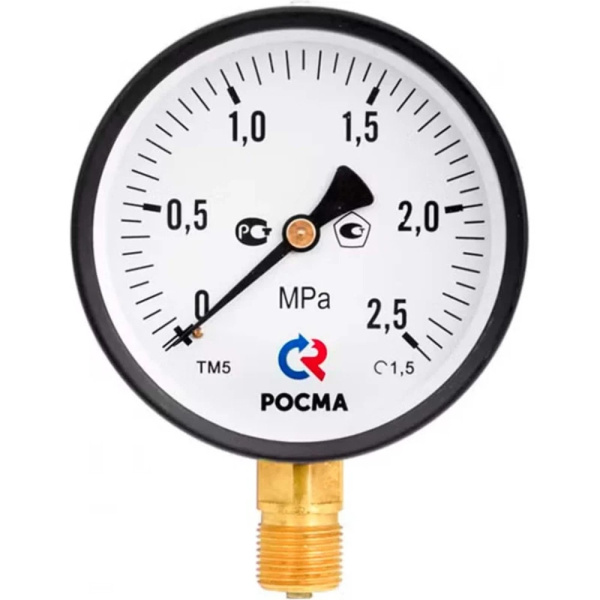

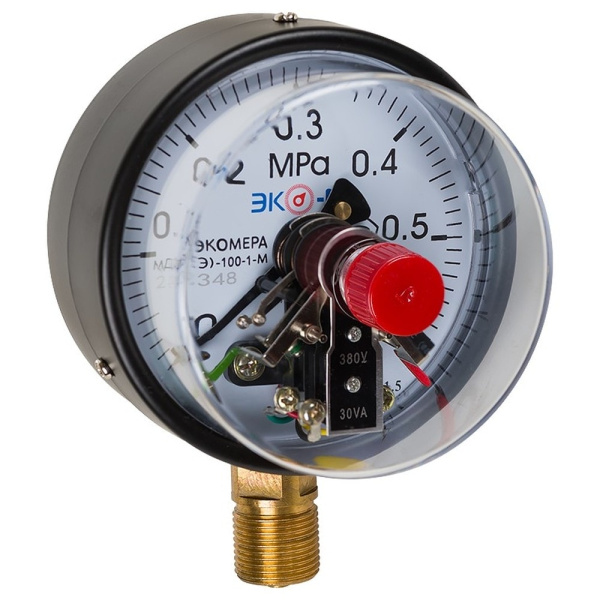

Манометры: глаза инженерных систем

Раздел «Манометры» в каталоге водоснабжения Pletora — это приборы для измерения избыточного давления жидкостей и газов, без которых не обходится ни один узел водоснабжения, отопления или компрессорной техники. Классический манометр устроен просто и надёжно: давление среды давит на трубчатую пружину Бурдона, она распрямляется, и через передаточный механизм стрелка показывает значение на циферблате. Простота конструкции — залог живучести: манометру не нужны батарейки, он переживает годы работы и позволяет в любой момент оценить состояние системы одним взглядом. Давление — первый индикатор неисправности: упало на фильтре — забит картридж, выросло на выходе насоса — закрыта задвижка, колеблется — в контуре воздух. Слепой монтаж системы без манометров превращает поиск любой неисправности в гадание.

Как выбрать манометр

Главное правило подбора: шкала манометра должна перекрывать рабочее давление в 1,5–3 раза, а постоянное давление не должно превышать двух третей шкалы — только тогда прибор работает в зоне максимальной точности и не изнашивается. Предел измерения выбирают по системе: квартирному водопроводу с 4–6 барами хватает шкалы до 10 бар, станции пожаротушения с напором 15 бар — до 25. Диаметр корпуса определяют по месту установки: 40–63 мм для компактных узлов, 100–150 мм для щитов и котельных, где показания читают с расстояния. Исполнение выбирают по условиям: на насосах с вибрацией — прибор с глицериновым заполнением, на агрессивных средах — из нержавейки, в пищевых цехах — с санитарным исполнением без застойных зон. Класс точности для контроля систем достаточно 1,5–2,5. Не забывайте про присоединение — резьба 1/4 или 1/2 дюйма и ориентация штуцера — и про защиту от пульсаций: дрожащая в такт насосу стрелка изнашивает механизм, поэтому перед прибором ставят демпфер. При установке на горячих линиях манометр отводят от трубы сифонной петлёй или запорным клапаном для трубопроводов на штуцере, чтобы снимать прибор на поверку без остановки системы.

Где применяются манометры

Манометры контролируют давление на вводах водоснабжения и после редукторов, на напорных линиях насосов и в гидроаккумуляторных станциях, в котельных — на котлах, расширительных баках и тепловых пунктах, в системах пожаротушения — на насосах и у гидрантов. Их ставят до и после фильтров, чтобы судить о засорении по перепаду, на компрессорах и ресиверах, на газовых линиях — во взрывозащищённом исполнении, на технологических аппаратах любого производства. Правило эксплуатации — манометр у каждого запорного узла: до арматуры, после неё и на самом ответственном оборудовании. Вместе с термометрами манометры образуют минимальный комплект контроля, по которому обслуживающий персонал читает состояние систем как приборную панель автомобиля.

Чек-лист: покупка манометра

• Определите рабочее давление и выберите шкалу с запасом 1,5–3 раза.
• Выберите диаметр корпуса под условия считывания показаний.
• Уточните исполнение: вибрация, агрессивная среда, взрывозащита.
• Согласуйте резьбу и ориентацию штуцера с местом установки.
• Проверьте наличие поверки и срок её действия в паспорте.

Частые вопросы

Почему стрелка манометра дрожит или прыгает?

Пульсация давления — норма для поршневых насосов и компрессоров, но стрелка, бегающая в такт, разрушает передаточный механизм. Между прибором и трубой ставят дроссель, игольчатый вентиль или манометр с глицериновым заполнением, который гасит колебания. Если стрелка скачет без явного источника пульсаций, проверьте, нет ли в системе воздуха или кавитации насоса: манометр честно показывает неисправность, которую стоит устранить, а не прятать.

Какой класс точности нужен для контроля отопления?

Для оперативного контроля давления в системах водоснабжения и отопления достаточно класса 2,5 или 1,5: погрешность в 2–4 % не влияет на решения обслуживающего персонала. Более точные приборы класса 0,4–1,0 нужны для поверочных и лабораторных задач. Коммерческий учёт по манометрам не ведут — для этого существуют датчики давления и преобразователи, точность которых нормируется строже и подтверждается индивидуальной поверкой.

Манометр «врёт» — как это проверить?

Быстрая проверка — контрольный манометр: заведомо поверенный прибор подключают параллельно через тройник и сравнивают показания. При нулевом давлении стрелка исправного прибора стоит на нуле, при полном снятии давления — возвращается без «залипания». Приборы с отклонениями отправляют на поверку или заменяют: межповерочный интервал манометров обычно 1–2 года, и пропуск поверки на объектах под надзором — нарушение, за которым следует перерасчёт и предписание.

Почему на горячей воде манометр быстро выходит из строя?

Высокая температура передаётся на трубчатую пружину и деформирует её упругие свойства, искажая показания. Перед манометром на горячих линиях обязательно устраивают сифонную петлю или устанавливают охлаждающий элемент: вода в петле остывает и защищает механизм. Оптимальная температура среды для обычного манометра — до 60–80 °C, выше — нужны специальные исполнения или выносной монтаж с капилляром, при котором прибор выносят из горячей зоны на стену рядом с трубой.
