Термоманометры: давление и температура в одном приборе

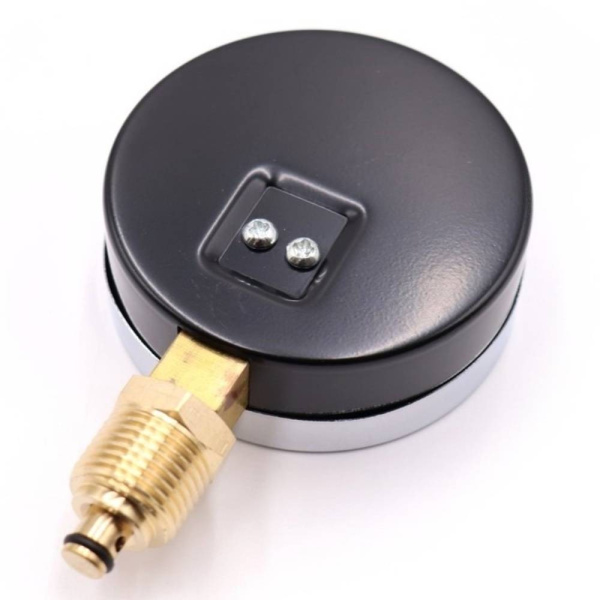

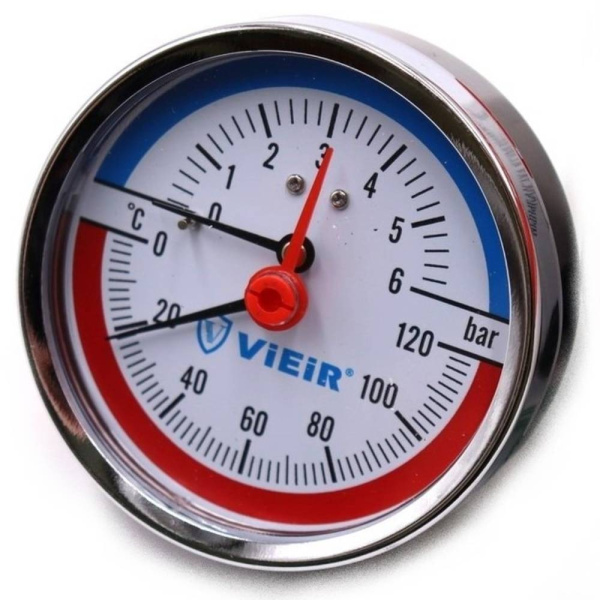

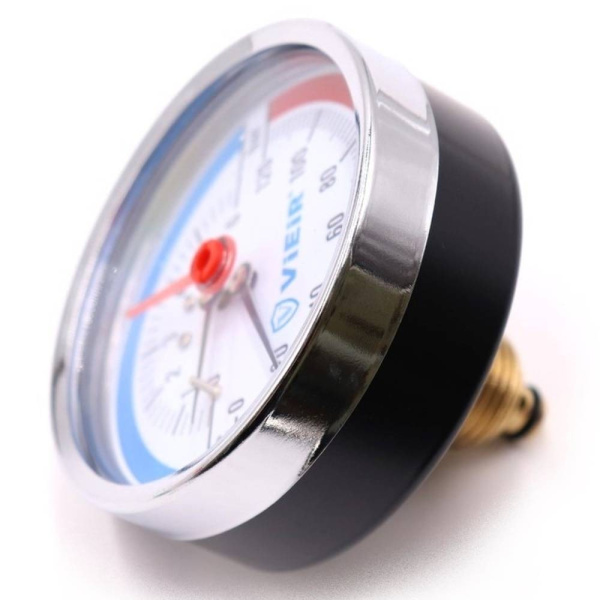

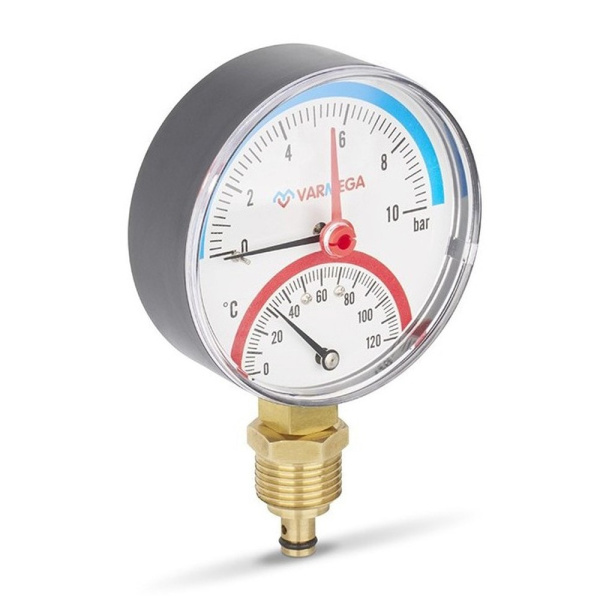

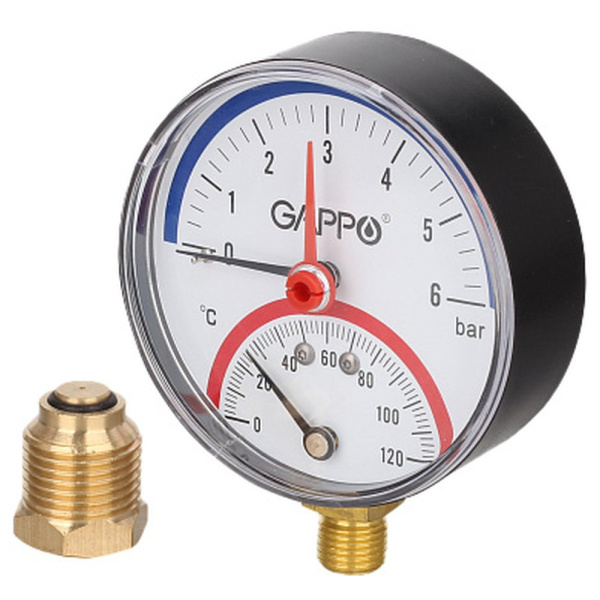

Раздел «Термоманометры» в каталоге КИПиА Pletora — термоманометр VIEIR радиальный (d-80 мм, 6 БАР, 1/2″, YE6) и термо-манометр СТМ радиального подключения (1/4″, до 10 бар, до 120 °C). Термоманометр — комбинированный прибор: измеряет давление и температуру среды в одной точке (две шкалы/стрелки в одном корпусе) — компактный контроль узла (котёл, коллектор, насосная группа, бойлер) без двух отдельных приборов. Применение: котельные и тепловые узлы (давление и температура теплоносителя на подаче — контроль работы котла/системы), насосные группы (давление + температура — диагностика), отопление (заполнение/настройка: давление 1,5–2 бара, температура подачи — по режиму), водоснабжение (бойлеры — давление и температура воды). Параметры: диапазон давления (6/10 бар — типовое для отопления/водоснабжения), диапазон температуры (до 120 °C — теплоноситель), подключение (1/2″ или 1/4″ — резьба, радиальное — стрелка параллельна трубе — чтение сбоку), диаметр корпуса (80 мм — читаемость). Термоманометр ставится в гильзу/штуцер (погружение в среду — точность) или накладной (по модели). Выбор: точка контроля (подача котла — давление + температура: термоманометр — два параметра сразу), диапазоны (по системе: отопление — 6 бар/120 °C; водоснабжение — 10 бар/90 °C), подключение (резьба по узлу — 1/2″/1/4″; радиальное/осевое — по месту чтения). Консультанты Pletora помогут подобрать — 8-800-201-42-32, доставка по России.

Как выбрать термоманометр

Диапазон давления: 6 бар (VIEIR — отопление/закрытые системы: рабочее 1,5–2 бара, запас до 6 — предохранительный клапан на 3) и 10 бар (СТМ — водоснабжение/бойлеры/системы с высоким давлением); выбирайте с запасом 2× к рабочему (стрелка в средней трети — точность). Диапазон температуры: до 120 °C — отопление (теплоноситель до 90–110 °C — запас); водоснабжение (ГВС до 90 °C) — тоже ок. Подключение: 1/2″ (VIEIR — стандарт для гильз/штуцеров отопления) и 1/4″ (СТМ — компактные узлы/гильзы КИП); радиальное (присоединение снизу — корпус параллелен трубе — чтение сбоку: у стен/узлов) и осевое (сзади — чтение спереди: на щитах); диаметр корпуса 80 мм (читаемость с расстояния). Установка: в гильзу (штуцер с погружением в среду — точные показания: гильза вваривается/врезается в трубу/бак — для новых узлов) или напрямую (штуцер/тройник — резьба); вертикально (шкала — для чтения); герметично (резьба — лён/фум); при пульсациях — демпфер (игольчатый) или глицериновое заполнение (по модели — для насосов). Проверка: сверка с эталонными приборами (манометр + термометр) — при установке и периодически. Обслуживание: без питания (механика) — осмотр (стекло, корпус, подтёки), поверка (периодическая — по регламенту/при сомнениях); перегрузка (давление выше шкалы) — повреждение (замена). Не превышайте диапазоны (давление — мембрана/трубка Бурдона; температура — биметалл); не затягивайте корпус за стекло (ключ — за шестигранник). Срок службы — 10+ лет. Термоманометр — компактный контроль узла: два параметра в одной точке (подача котла/коллектор) — меньше врезок и приборов. Для раздельного контроля (несколько точек температуры) — термометры (раздел термометров) + манометры (по месту). Консультанты Pletora помогут подобрать прибор под ваш узел.

Сценарии применения

Котёл (подача): термоманометр в гильзе на подающей трубе — давление системы (1,5–2 бара холодной — норма; рост — расширительный бак/подпитка) и температура подачи (60–80 °C — по режиму; для твёрдотопливного — контроль перегрева) — два ключевых параметра котла сразу. Группа безопасности котла: термоманометр + предохранительный клапан + воздухоотводчик (группа — в разделе групп безопасности: термоманометр — контроль). Коллектор отопления/тёплого пола: термоманометр на подаче коллектора — давление контура и температура (тёплый пол — 40–45 °C — не перегреть). Насосная группа: термоманометр до/после насоса (перепад давления — работа насоса) + температура — диагностика. Бойлер (ГВС): термоманометр на выходе горячей воды/входе — давление водопровода и температура воды (60–65 °C — норма). Заполнение системы: термоманометр при заполнении — контроль давления (1,5 бара) и выхода воздуха (температура растёт после запуска котла). Расширительный бак/гидроаккумулятор: контроль давления воздуха (манометр) — термоманометр на линии — общий контроль узла. Котельная: термоманометры на котле, подаче/обратке (обратка — температура ниже: контроль ΔT), бойлере — визуальный обход (все параметры видны). Выбор точек: где важны оба параметра — термоманометр; только давление — манометр; только температура — термометр. Комбинируйте: термоманометр (подача — давление+температура) + термометр (обратка — температура: ΔT). Консультанты Pletora помогут расставить приборы по узлам.

Монтаж и обслуживание

Монтаж: выберите точку (подача котла/коллектор — прямой участок; доступ для чтения); подготовьте узел: гильза (врезка — для новых систем: гильза вваривается/на резьбе — погружение в среду) или штуцер/тройник (существующая линия — резьба 1/2″/1/4″ — по прибору); остановите участок (слив/перекрытие); установите термоманометр (резьба — лён/фум/герметик; затяжка — за шестигранник, не за корпус; ориентация — шкала для чтения: радиальный — корпус параллельно трубе, шкала вбок); заполните систему, проверьте герметичность. Проверка показаний: давление — сверка с эталонным манометром (тройник/соседняя точка); температура — с эталонным термометром (та же среда) — при установке и периодически (раз в год). Обслуживание: осмотр (стекло — чистое/целое; корпус — без повреждений; подтёки — подтяжка соединений); при пульсациях стрелки (насос) — демпфер/глицериновое заполнение (по модели — замена на заполненный); поверка — по регламенту/при отклонениях (сверка с эталоном: >5% — замена/поверка). Не превышайте давление шкалы (перегрузка — деформация трубки Бурдона — «врёт»/ломается); не превышайте температуру (биметалл/заполнение — повреждение); не крутите корпус (сорвёте узел). Зимой (дача) — слейте систему (прибор с водой — замерзание — разрыв). Срок службы — 10+ лет. Утилизация — металлолом. Правильный монтаж (гильза — точность; герметичность — сухо) — верные показания на годы.

Чек-лист: термоманометр

• Диапазоны под систему.
• Резьба под узел.
• Радиальное/осевое.
• Гильза для точности.
• Сверка с эталоном.

Частые вопросы

Зачем нужен термоманометр, если есть манометр и термометр?

Компактность и удобство: термоманометр показывает давление и температуру в одной точке одним прибором — одна врезка (гильза/штуцер), один узел на трубе, одно место для чтения (подача котла: давление и температура — оба параметра видны сразу). Два отдельных прибора — две врезки, два места (больше соединений — больше рисков течи), дороже (два корпуса). Термоманометр — для узлов, где нужны оба параметра: подача котла, коллектор, бойлер, насосная группа. Термометры — когда нужно несколько точек температуры (подача/обратка — ΔT: термоманометр на подаче + термометр на обратке). Манометры — где только давление (группы, фильтры). Выбор по задаче узла: оба параметра — термоманометр (компактно); много точек температуры — термометры; только давление — манометры.

Какое давление и температура должны быть в системе отопления?

Давление: холодная система — 1,5–2 бара (по манометру термоманометра; ниже 1 — подпитайте: воздух/утечка; выше 3 — сброс клапаном: расширительный бак/настройка); рабочее при нагреве — до 2,5–3 бар (рост от расширения — норма: компенсирует расширительный бак). Температура: подача — по режиму котла: радиаторы 60–80 °C (мороз — выше), тёплый пол 40–50 °C; обратка — на 10–20 °C ниже (ΔT — норма); для твёрдотопливного — не допускать закипания (выше 90–95 °C — аварийный сброс/охлаждение). Контроль термоманометром на подаче: давление в норме (1,5–2,5) и температура по режиму — система здорова; отклонения — диагностика (давление падает — утечка/воздух; температура растёт/падает — настройка котла/насоса). Нормы — по проекту/котлу; термоманометр — глаза узла.

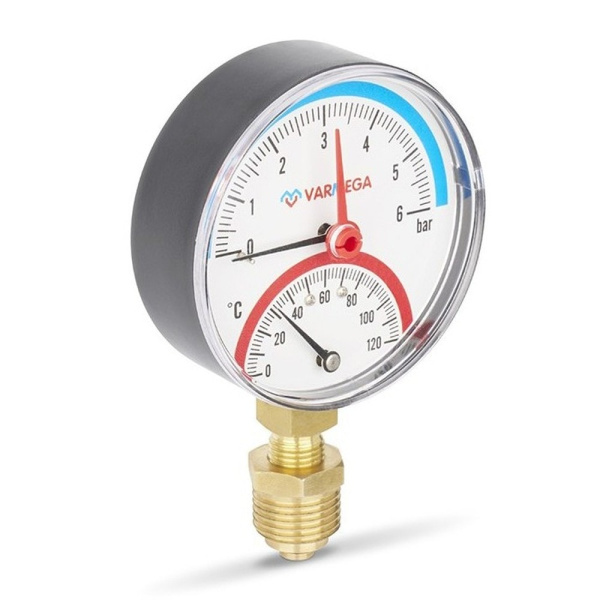

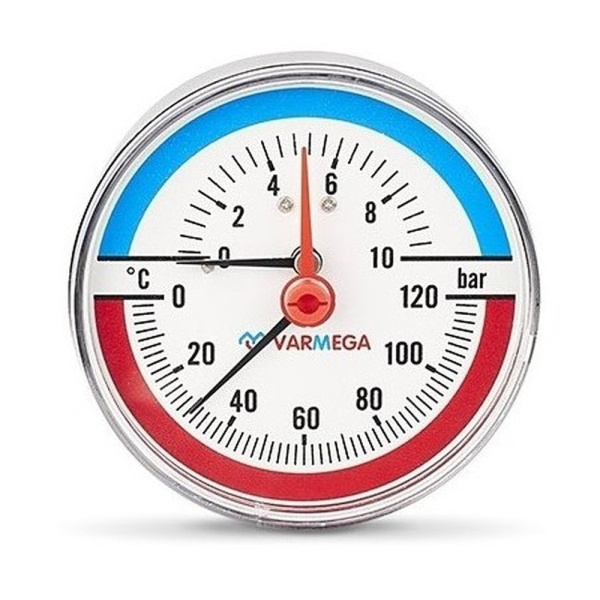

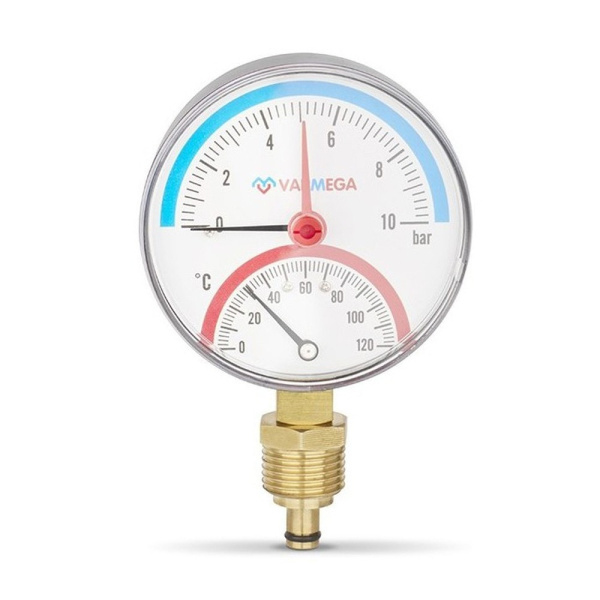

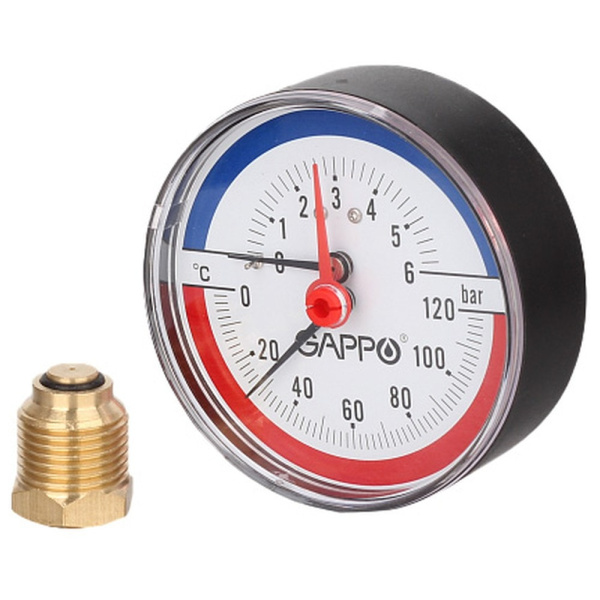

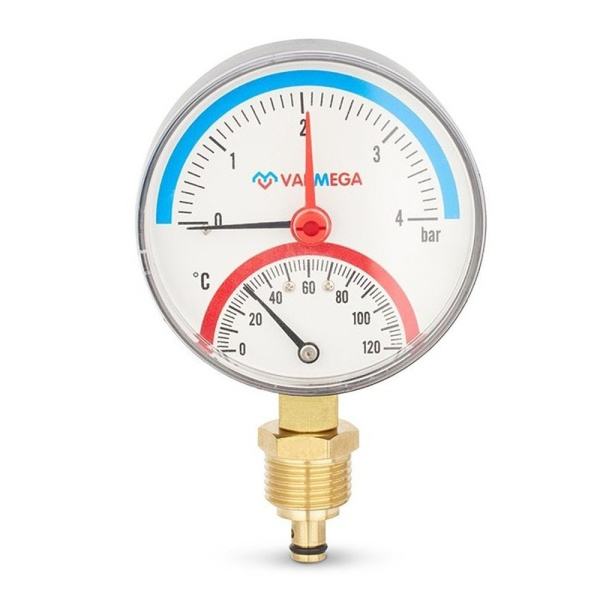

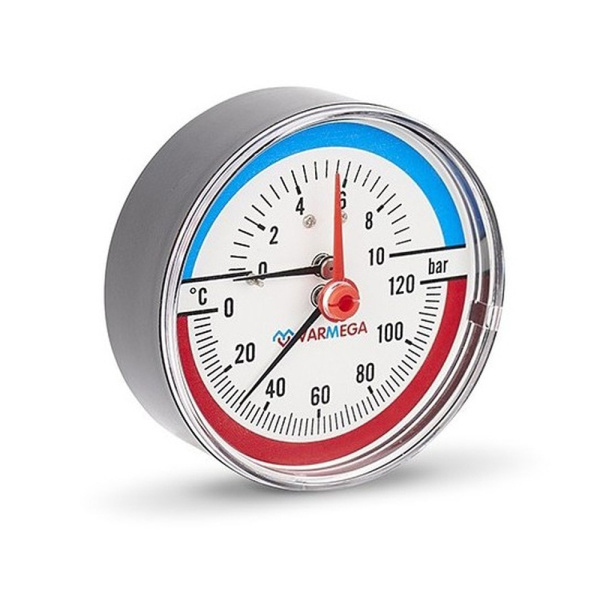

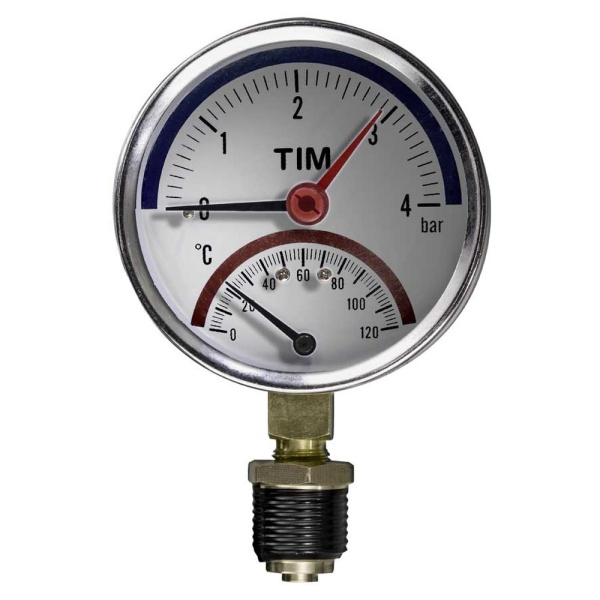

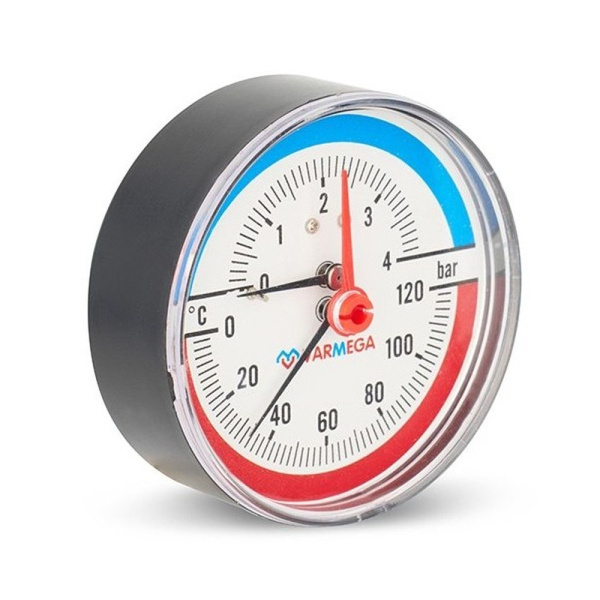

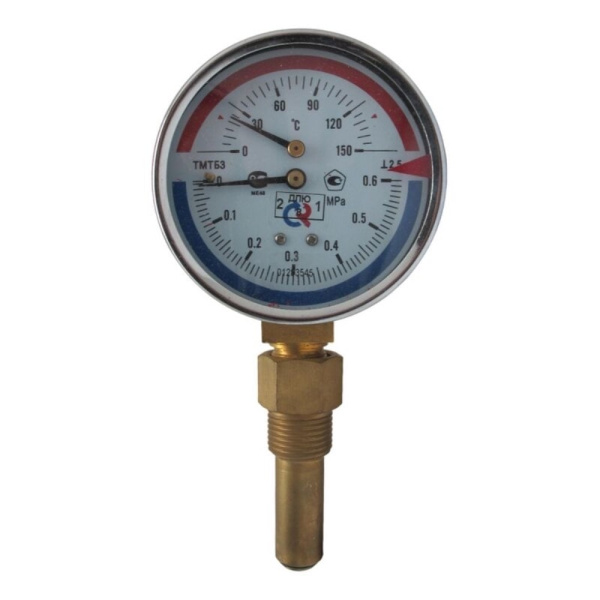

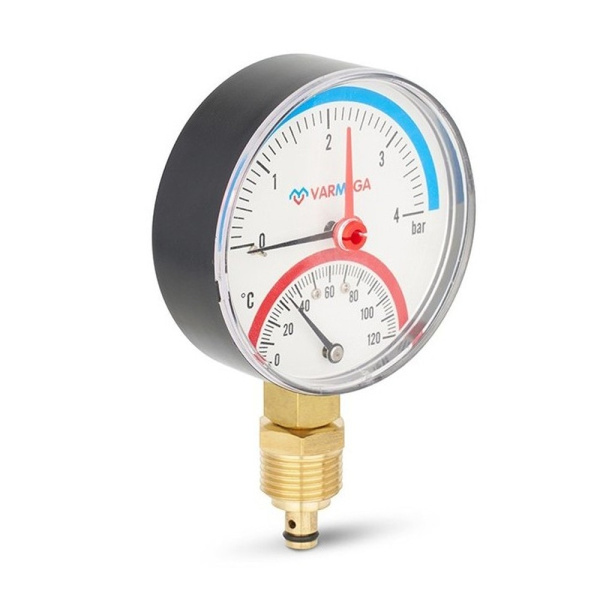

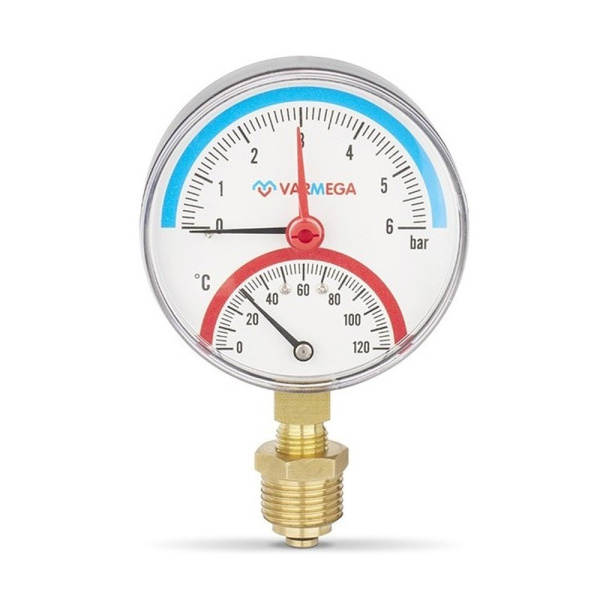

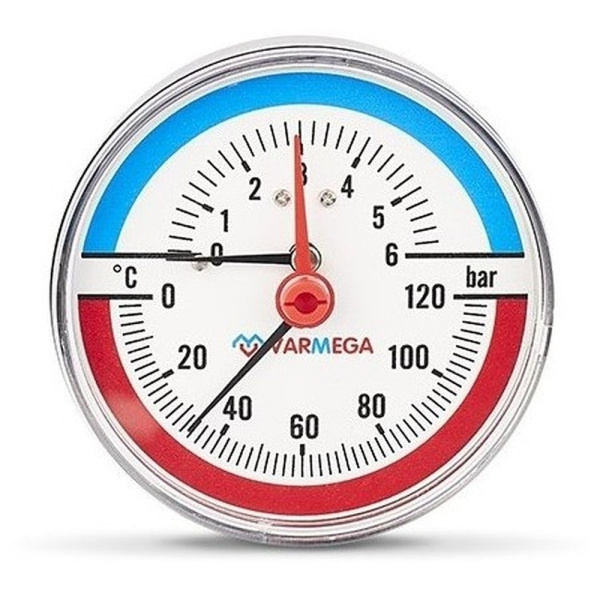

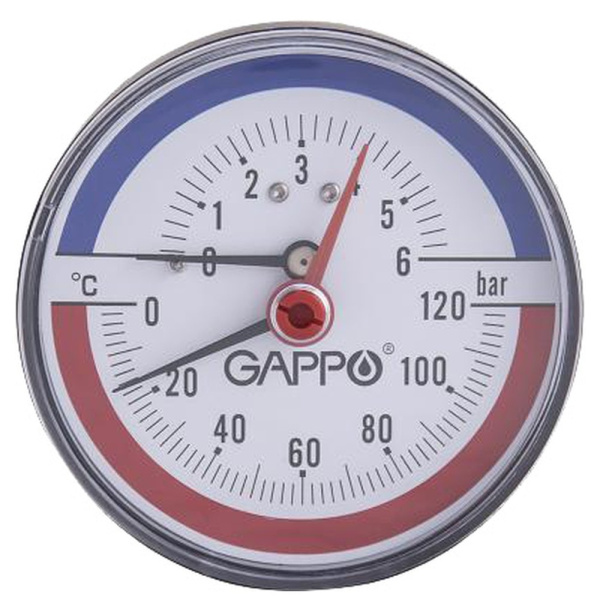

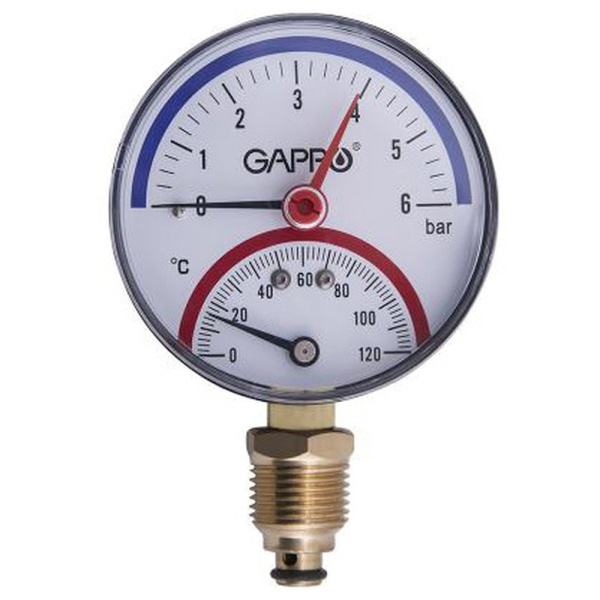

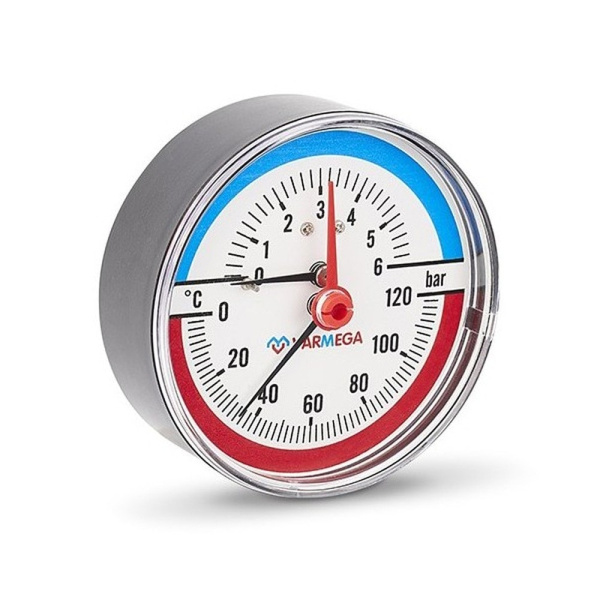

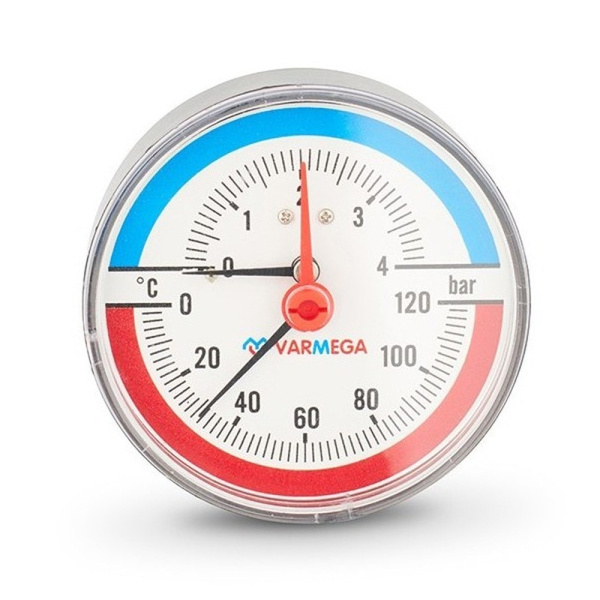

Чем радиальное исполнение отличается от осевого?

Радиальное: присоединительный штуцер снизу (перпендикулярно корпусу/в одной оси с ним? — радиальное: штуцер снизу, корпус «стоит» — шкала сбоку/спереди при вертикальной трубе — чтение сбоку); осевое: штуцер сзади (по оси корпуса) — прибор «лежит» на трубе/щите — чтение спереди. Выбор по месту: радиальный — труба у стены/узла (шкала развёрнута вбок — читается сбоку; VIEIR — радиальный: типовое для труб); осевой — на щитах/панелях (крепится на плоскость — шкала к наблюдателю). Также важно: положение шкалы (вертикально/горизонтально — по удобству чтения: поверните корпус при монтаже — радиальные допускают установку в любом положении шкалы (поворот корпуса до затяжки). Уточняйте исполнение в карточке (радиальное/осевое) — под вашу точку монтажа и чтения.
