Вакууметры

Вакууметры: контроль разрежения Ballu и других брендов

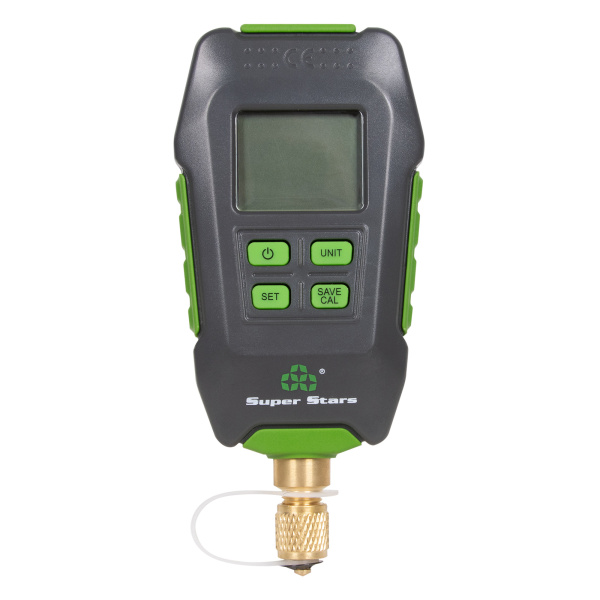

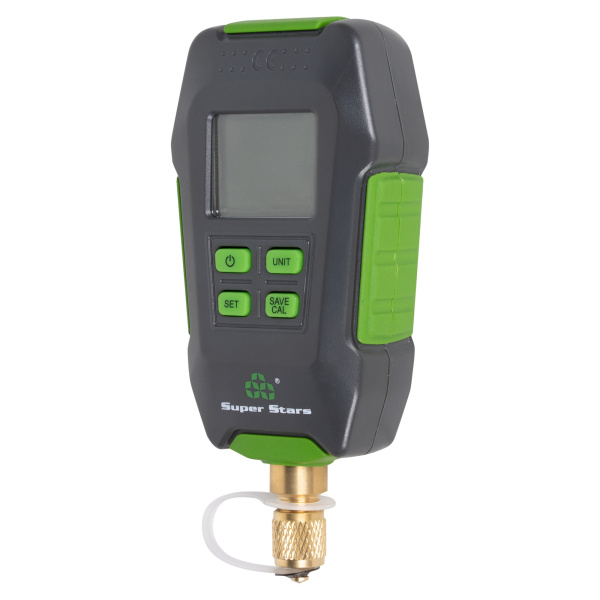

Раздел «Вакууметры» в каталоге КИПиА Pletora — вакууметр электронный Ballu Super Stars ST-VG90 и другие модели. Вакууметр — прибор для измерения давления ниже атмосферного (разрежения/вакуума): показывает отрицательное давление в системе (всасывание насоса, вакуумные линии, контроль герметичности). Отличие от манометра: манометр измеряет избыточное давление (выше атмосферного), вакууметр — разрежение (ниже атмосферного); комбинированные мановакууметры — оба диапазона. Применение: контроль всасывания насосов (самовсасывающие/насосные станции — вакуум на всасе показывает состояние линии: подсос воздуха/засор), диагностика систем (герметичность: создали разрежение — держится?), вакуумные насосы и линии (технологии), отопление (вакуумный розлив — редко), тепловые пункты. Ballu ST-VG90 — электронный вакууметр (цифровой): точность, диапазон (до −1 бар/−100 кПа — полный вакуум), компактный. Электронные vs механические: цифровые (точность, функции: мин/макс, подсветка, единицы) и стрелочные (дешевле, наглядность, без питания). Раздел пополняется: актуальные модели — у консультантов Pletora: 8-800-201-42-32, доставка по России.

Как выбрать вакууметр

Диапазон: типовой — 0…−1 бар (−100 кПа — полный вакуум); для контроля всаса насосов достаточно до −0,8…−1 бар (самовсасывающие создают до −0,5…−0,8 бар в зависимости от состояния). Тип: электронный (Ballu ST-VG90: цифровой дисплей, точность, единицы измерения (бар/кПа/psi), мин/макс, компактный — для диагностики и точного контроля) и механический стрелочный (классика: наглядность, без питания, дёшево — для стационарного контроля на линии). Точность: электронные — ±0,5–1%; стрелочные — класс 1,5–2,5 (по шкале). Подключение: штуцер 1/4″ (стандарт КИП) — врезка/шланг к точке замера; радиальные/осевые (по месту). Применение в водоснабжении: диагностика всасывающей линии насоса (вакуумметр на всасе: норма — стабильное разрежение; падает — подсос воздуха/засор фильтра; не создаётся — негерметичность/насос не тянет), проверка герметичности (опрессовка разрежением — держит?), контроль вакуумных систем. Установка: врезка в линию (тройник/штуцер — по месту замера), герметичность (резьба — лён/фум). Обслуживание: электронные — батарейка (замена), калибровка (редко); стрелочные — периодическая поверка. Не путайте: вакууметр (разрежение) и манометр (давление) — разные шкалы; мановакууметр — комбинированный. Выбор: диагностика (переносной электронный — Ballu ST-VG90: точность и функции) или стационарный контроль (стрелочный на линии). Диапазон — по вашей системе (глубина вакуума). Материал: корпус — ударопрочный (электронные), латунь/сталь (штуцеры). Консультанты Pletora помогут подобрать — 8-800-201-42-32.

Сценарии применения

Диагностика насоса (самовсасывающего/станции): вакуумметр на всасывающей линии (перед насосом — через тройник/штуцер): запустите насос — стрелка/показания показывают разрежение: стабильное (−0,5…−0,8 бар) — линия герметична, насос тянет; не создаётся/падает — подсос воздуха (соединения, шланг), засор фильтра/клапана, износ насоса; колеблется — воздух/кавитация. Контроль герметичности: создайте разрежение в системе/ёмкости (вакуумный насос) — держится? (падение — течь: найти и устранить) — для проверки новых линий, баков, теплообменников. Технические вакуумные линии: контроль разрежения в процессах (вакуумные насосы, деаэрация, розлив). Котельная/теплоузел: вакуумный контроль (розлив систем, проверка). Электронный переносной (ST-VG90) — универсальный: подключил к точке — измерил (диагностика в полевых условиях), снял — для следующей. Стационарный стрелочный — постоянный контроль на линии (видно сразу). Погодозависимая автоматика/управляющие модули (ZONT и др.) — вакуумметры не связаны (давление — манометры/датчики давления — раздел датчиков давления); вакуум — специфические задачи (всас, герметичность). Для бытового водоснабжения вакууметр — диагностический инструмент (не постоянный элемент): при проблемах с всасом (насос не тянет) — подключите, проверьте, устраните. Для контроля давления в системе — манометры/термоманометры (разделы КИПиА). Консультанты Pletora подскажут, какой прибор нужен для вашей задачи.

Монтаж и эксплуатация

Подключение (диагностика): обесточьте/остановите насос; врежьте штуцер/тройник во всасывающую линию (между фильтром и насосом — точка замера разрежения; герметично — подсос исказит показания); подключите вакуумметр (штуцер 1/4″ — резьба/шланг); запустите насос — снимите показания (разрежение на всасе); сравните с нормой (по модели насоса/состоянию линии). После диагностики — отсоедините/заглушите штуцер (или оставьте стрелочный для постоянного контроля). Эксплуатация электронного: батарейка (индикация разряда — замените), защита от ударов/влаги (переносной — в кейсе), калибровка (сверка с эталоном — периодически); стрелочного: защита от вибрации (место), поверка по регламенту. Не превышайте диапазон (подача избыточного давления в вакууметр — повреждение: мановакууметр — если возможны оба режима); не допускайте попадания воды/грязи в штуцер (засор канала — погрешность). Хранение: сухое место (электроника), без ударов. Срок службы: электронные — 5–10 лет; стрелочные — 10+ (поверка). Утилизация — электронный лом/металл. Правильное использование: вакууметр — диагностический инструмент всасывающих линий: показывает «здоровье» всаса (подсос/засор) — быстрая диагностика без разбора. Стрелочный на линии — постоянный контроль (видно ухудшение сразу). Электронный — точность и функции (мин/макс — поймать пик).

Чек-лист: вакууметр

• Диапазон до −1 бара.
• Электронный или стрелочный.
• Штуцер 1/4″.
• Герметичное подключение.
• Контроль всаса насоса.

Частые вопросы

Чем вакууметр отличается от манометра?

Манометр измеряет избыточное давление — выше атмосферного (0…6/10/16 бар — водопровод, отопление). Вакууметр измеряет разрежение — давление ниже атмосферного (0…−1 бар: шкала «в минус» — насколько давление ниже атмосферы). Комбинированный мановакууметр — обе шкалы (−1…0…+N бар) — для систем, где возможны оба режима. В водоснабжении: манометр — на напорной линии (давление в системе — контроль автоматики); вакууметр — на всасывающей (разрежение — диагностика всаса: подсос воздуха, засор). Не взаимозаменяемы: манометр на всасе не покажет разрежение (шкала от 0 — стрелка на нуле), вакууметр на напоре — выйдет из строя (давление выше диапазона). Выбирайте по точке замера: напор — манометр; всас/вакуум — вакууметр; оба режима — мановакууметр.

Какое разрежение должен показывать вакууметр на всасе насоса?

Самовсасывающий насос/станция в норме создают на всасе разрежение до −0,5…−0,8 бар (зависит от модели, высоты всасывания и состояния): высота подъёма 8 м ≈ −0,8 бар (теоретический предел ~10 м ≈ −1 бар). Практика: стабильное разрежение (не «плавает») — линия герметична, фильтр/клапан чисты; не создаётся (около 0) — подсос воздуха (соединения, шланг — проверьте), негерметичен обратный клапан, насос не залит/изношен; колеблется/падает — воздух в линии (мелкий подсос), засор фильтра (растёт разрежение до предела — потом срыв). Диагностика: подключите вакууметр между фильтром и насосом — показания скажут, где проблема (всас или насос). Нормы — по модели насоса; тренд важнее абсолютных цифр (ухудшение — ищите причину).

Электронный вакууметр или стрелочный — что выбрать?

Электронный (Ballu ST-VG90): цифровой дисплей, точность (±0,5–1%), функции (единицы бар/кПа/psi, мин/макс — поймать пик, подсветка), компактный переносной (диагностика разных точек); минус — батарейки, электроника (влага/удары), дороже. Стрелочный: наглядность (шкала — сразу видно), без питания (всегда готов), дёшево, для стационарной установки (на линии — постоянный контроль); минус — точность ниже (класс 1,5–2,5), нет функций, поверка. Выбор: разовая диагностика/несколько систем — электронный переносной; постоянный контроль одной линии — стрелочный стационарный. Для мастера/сервиса — электронный (универсален); для котельной/насосной — стрелочный на линии. Точность задач: диагностика всаса — ±0,1 бара достаточно — оба.

Куда подключать вакууметр для проверки насоса?

Точка замера — всасывающая линия между фильтром и насосом (или сразу перед входом насоса): здесь максимальное разрежение (после фильтра/клапана — их сопротивление учтено); подключение — тройник/штуцер 1/4″ (врезка в линию — герметично: подсос в точке замера исказит показания в меньшую сторону). Если врезать до фильтра — покажет разрежение с учётом засора фильтра (полезно: фильтр забит — разрежение растёт); после фильтра — «чистый» всас насоса. Диагностика: 1) до фильтра и после — сравнение (засор фильтра?); 2) стабильность (подсос воздуха?); 3) максимальное разрежение (насос тянет? — закройте задвижку на всасе кратковременно: разрежение растёт до максимума — состояние насоса). Штуцер — с краном (подключение вакуумметра без остановки — не обязательно). После диагностики — заглушите штуцер (иначе подсос).
