Аксессуары для систем чиллер-фанкойл: обвязка, которая делает схему рабочей

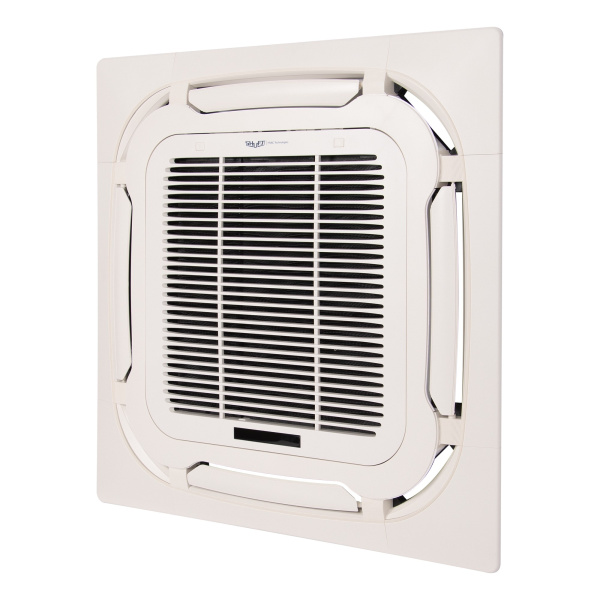

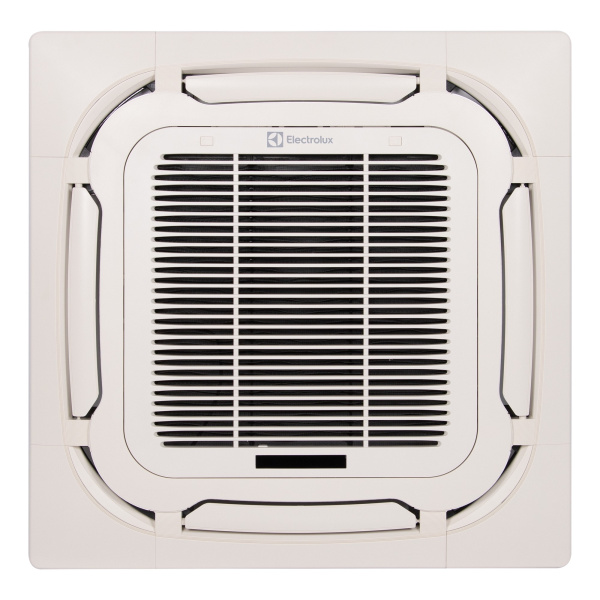

Раздел «Аксессуары для систем чиллер-фанкойл» в каталоге вентиляции Pletora — про элементы, которые связывают чиллер и фанкойлы в единую гидравлическую систему: регулирующие клапаны с электроприводами, балансировочные и обратные клапаны, насосные группы, грязевики, расширительные баки, контроллеры, комнатные термостаты и датчики. Сами по себе эти детали не производят ни градуса холода, но без них система либо не заработает вовсе, либо будет работать плохо: фанкойл без клапана не умеет регулировать температуру, контур без балансировки отдаёт всю воду ближним потребителям, а насос без группы обвязки превращает монтаж в самодеятельность. Производители чиллеров и фанкойлов выпускают аксессуары в едином стиле со своим оборудованием — с совместимыми разъёмами, протоколами и заводскими настройками, поэтому комплект лучше собирать из каталога одного бренда, чем «с миру по нитке».

Как выбрать аксессуары для контура чиллер-фанкойл

Сначала поймите, нужны ли вам эти аксессуары вообще: если водяного контура в здании нет и не планируется, обвязка не понадобится — комнаты охладят настенные сплит-системы, которые управляются сами и не требуют ни клапанов, ни насосов. Если контур есть, собирайте комплект под конкретную схему: трёхходовые клапаны подбирают не по диаметру трубы, а по пропускной способности — иначе клапан либо не даст фанкойлу полной воды, либо будет работать с шумом. Приводы выбирайте по напряжению и протоколу: 0–10 В для аналоговых контроллеров, Modbus для интеграции в диспетчеризацию здания. Насосную группу берите заводской сборки — с виброопорами, обратным клапаном и изоляцией; «собрать на коленке» из насоса и труб обычно дороже в эксплуатации из-за шума и теплопотерь. Балансировочные клапаны предусматривают на каждой ветке, а грязевик — перед насосом и чиллером: первая же пусконаладка без грязевика покажет, зачем он нужен, — монтажный мусор убьёт теплообменник за неделю. Автоматику заказывайте вместе с фанкойлами: комнатные контроллеры, провода и пульты из одной линейки подключаются без «костылей».

Где применяется

Аксессуары для систем чиллер-фанкойл работают в машинных залах, насосных и технических помещениях зданий с центральным холодоснабжением: гостиницы, бизнес-центры, торговые комплексы, медицинские учреждения. В цокольных насосных, где живут насосные группы и коллекторы, всегда предусматривают вентиляцию — в небольших зданиях её делают на бытовых канальных вентиляторах, которые убирают избыточное тепло от насосов и влажность. Клапаны и термостаты, напротив, устанавливают непосредственно у фанкойлов — в номерах, кабинетах и залах, где управление климатом должно быть у людей. Чем больше здание, тем важнее документированная обвязка: каждая ветка с балансировкой и учётом — это предсказуемость и низкие счета за электричество.

Чек-лист: покупка аксессуаров для контура

• Соберите гидравлическую схему: ветки, расходы, потери давления.
• Подберите клапаны по пропускной способности, а не по диаметру.
• Выберите приводы под напряжение и протокол автоматики.
• Предусмотрите грязевики, балансировку и расширительный бак.
• Закажите контроллеры и термостаты из линейки производителя фанкойлов.

Частые вопросы

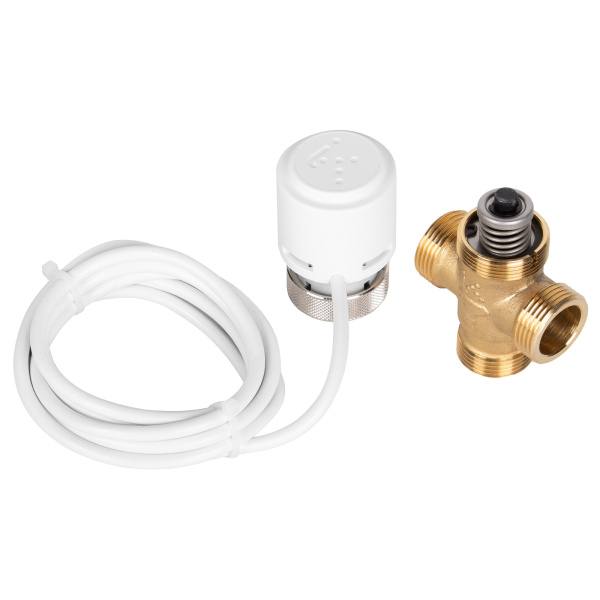

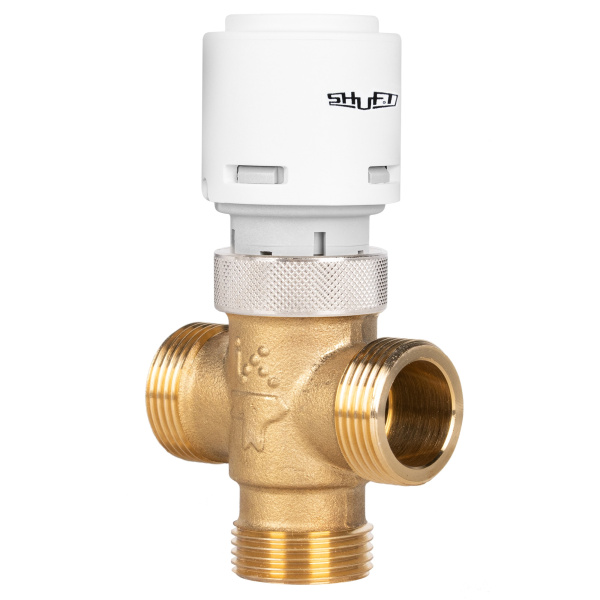

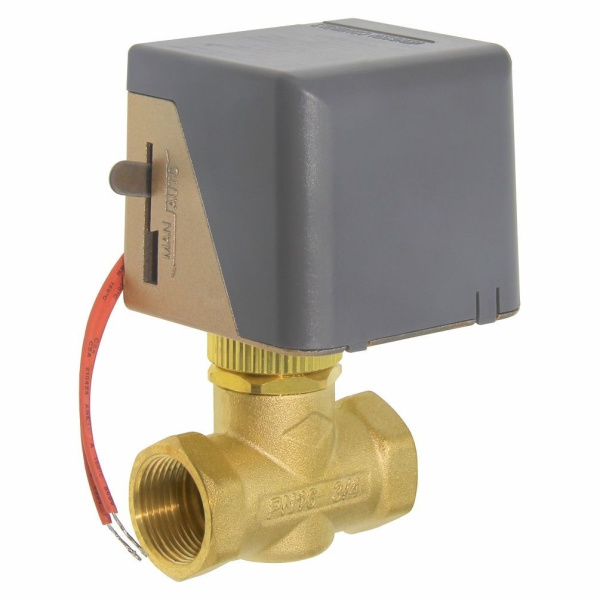

Зачем фанкойлу трёхходовой клапан?

Чтобы регулировать температуру, не останавливая насос. Клапан перепускает воду мимо теплообменника фанкойла: когда помещение достигло заданной температуры, привод прикрывает подачу и вода уходит в байпас, а насос контура продолжает работать с постоянным расходом. Без клапана фанкойл либо охлаждает на полную, либо выключен — никакой плавности, а система «дёргается» гидравлическими ударами. Скорость потока при этом должна оставаться в рабочем диапазоне клапана: на слишком малых расходах появляются шум и кавитация, и регулировка становится ступенчатой.

Что такое балансировка контура и зачем она нужна?

Вода всегда течёт по пути наименьшего сопротивления: ближние к насосу фанкойлы получают больше, дальние — меньше. Балансировочные клапаны выставляют на каждой ветке расчётный расход, и все фанкойлы получают воду поровну. Без балансировки дальние помещения вечно недотягивают по холоду, а насос гоняет лишнюю воду — это главная «болезнь» недоделанных гидравлических систем. Настройку делают по проекту, где у каждой ветки свой расчётный расход: «примерно» здесь не работает, а ошибку замечают не сразу — к концу сезона одни зоны переохлаждены, другие не дотягивают.

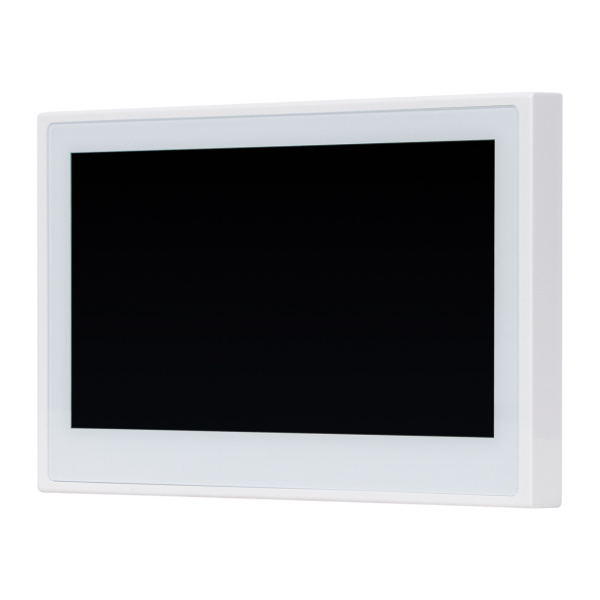

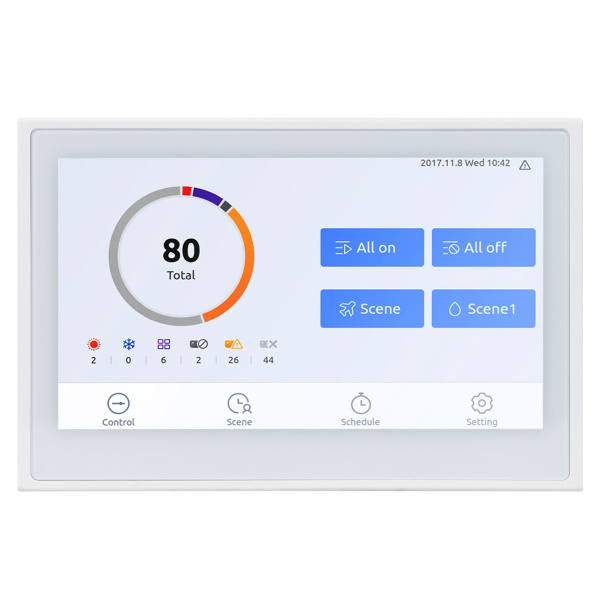

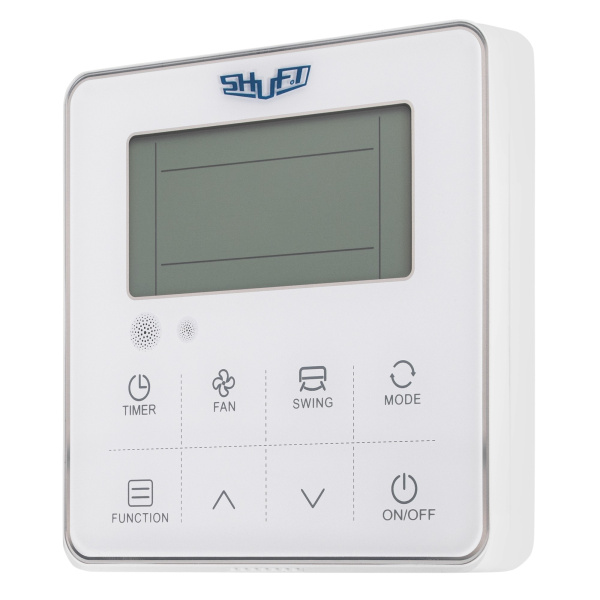

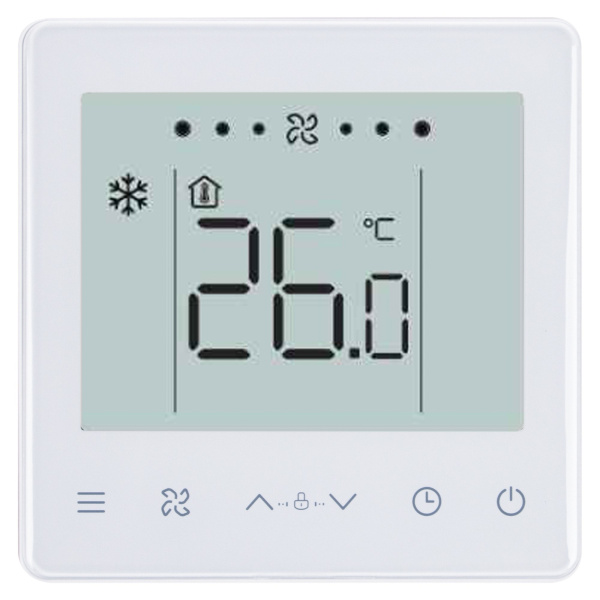

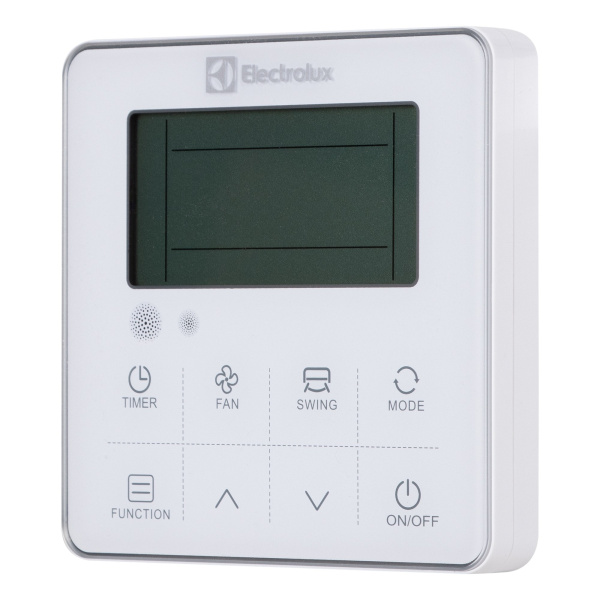

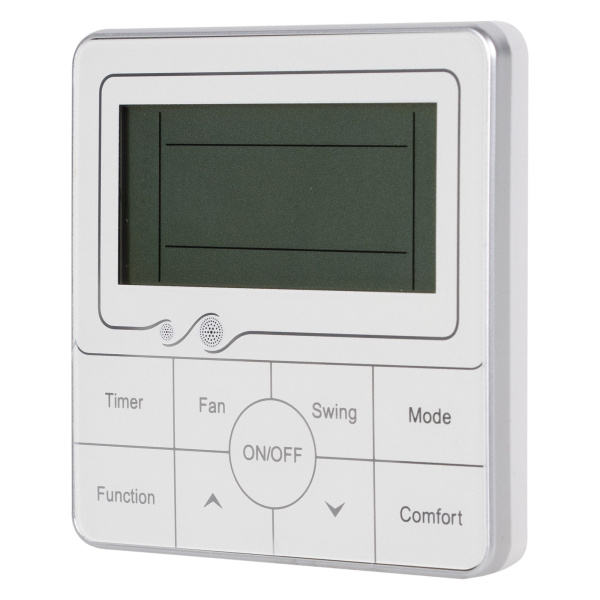

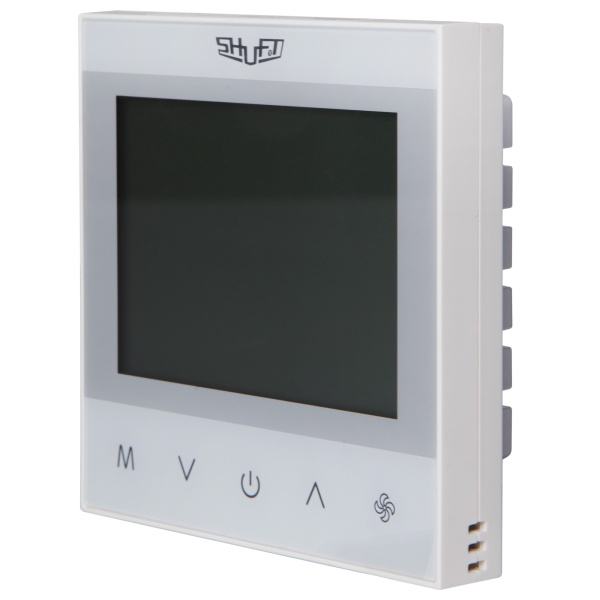

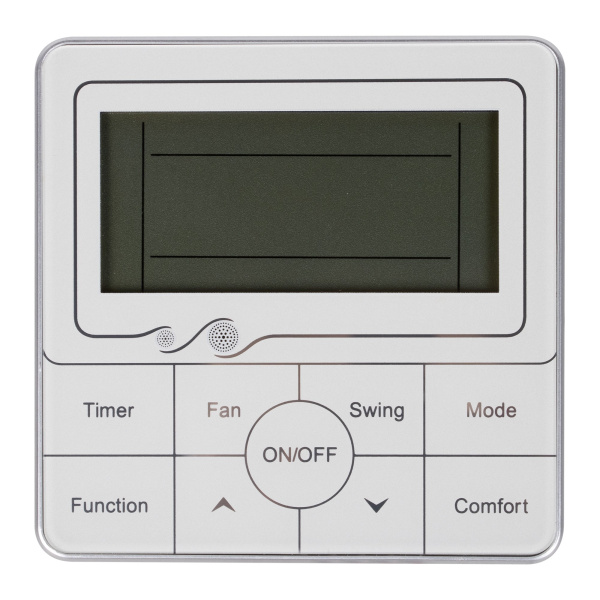

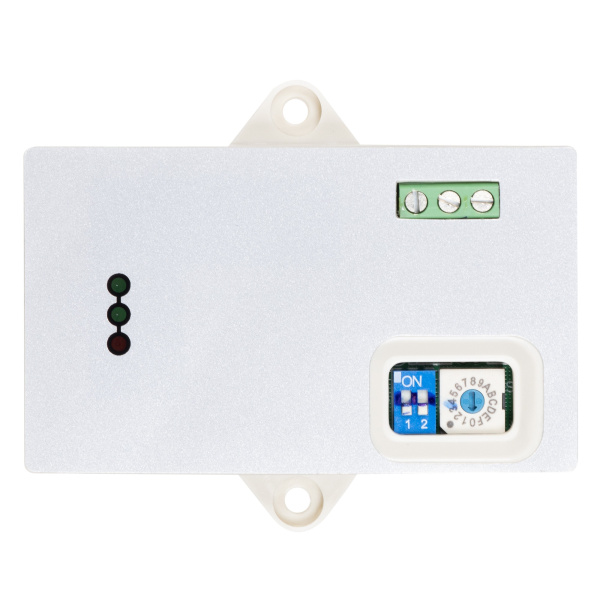

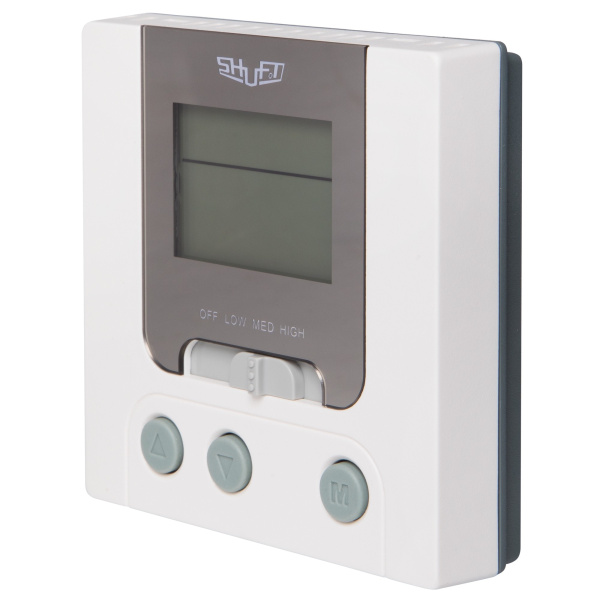

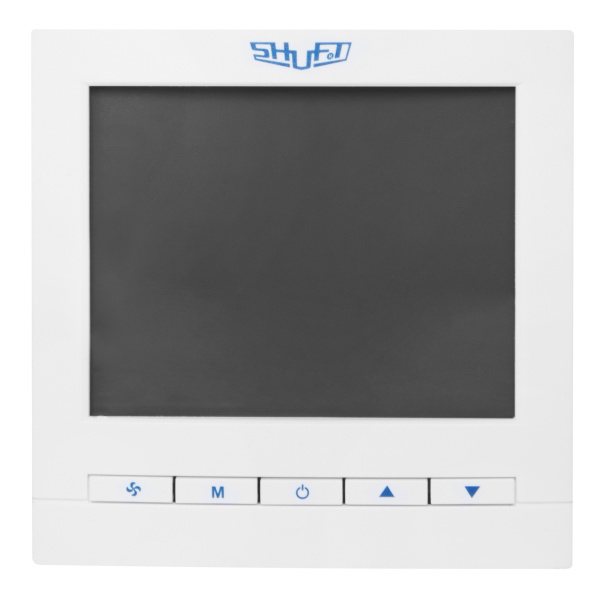

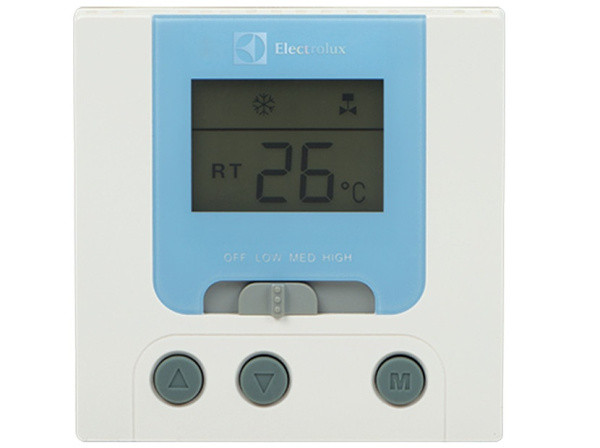

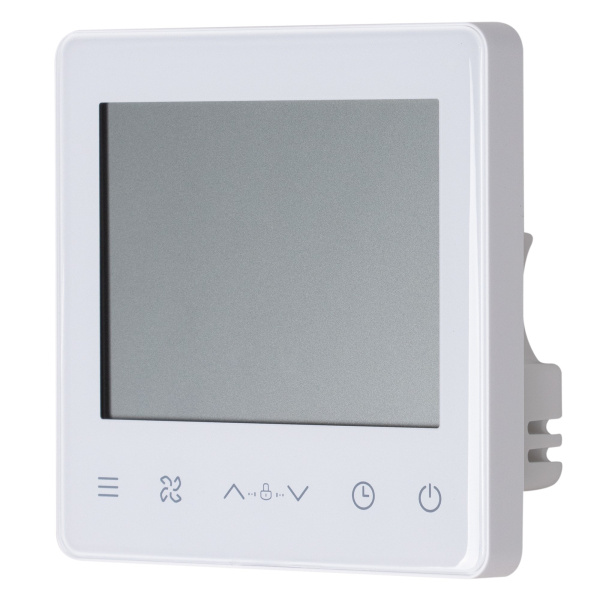

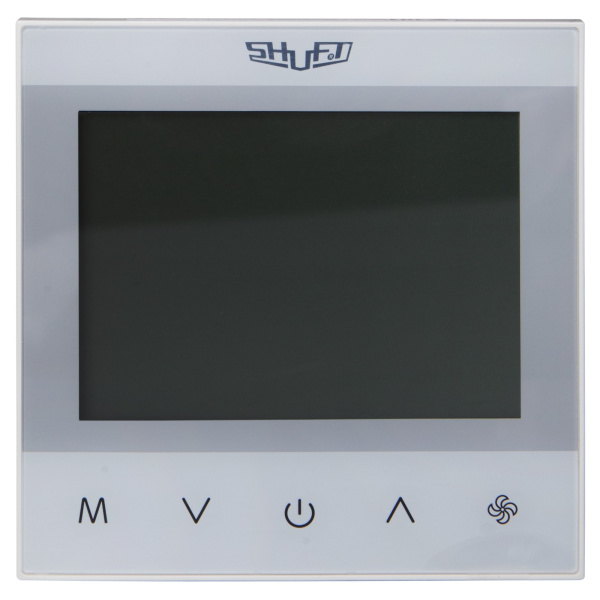

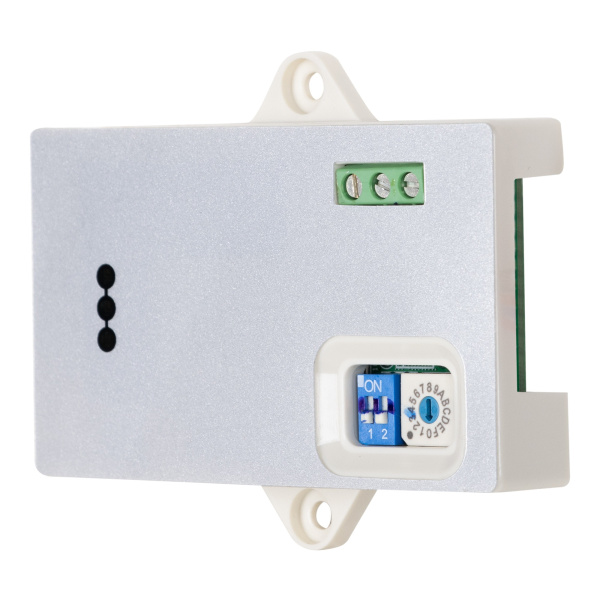

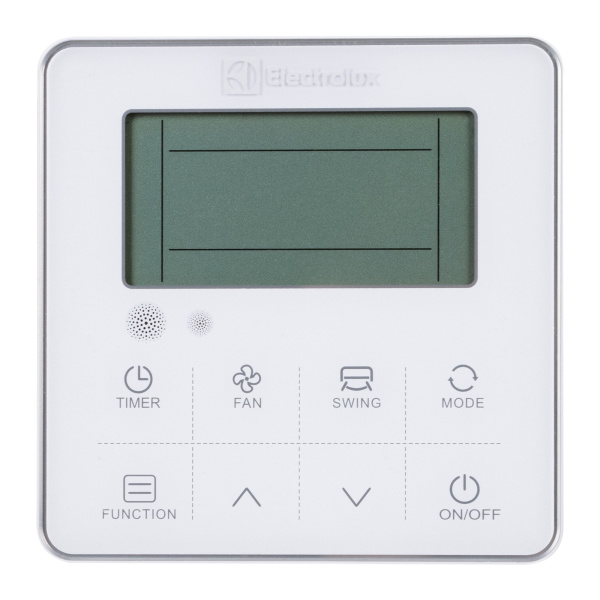

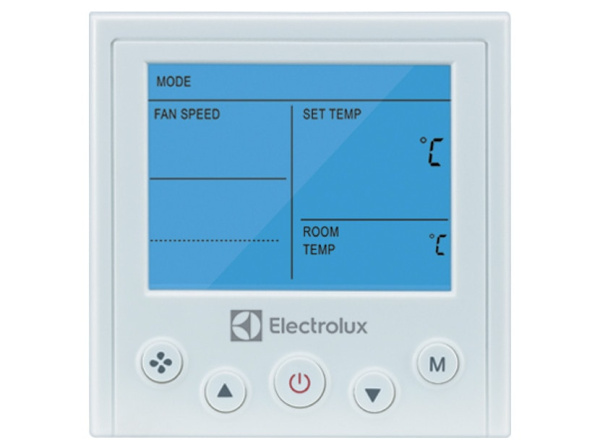

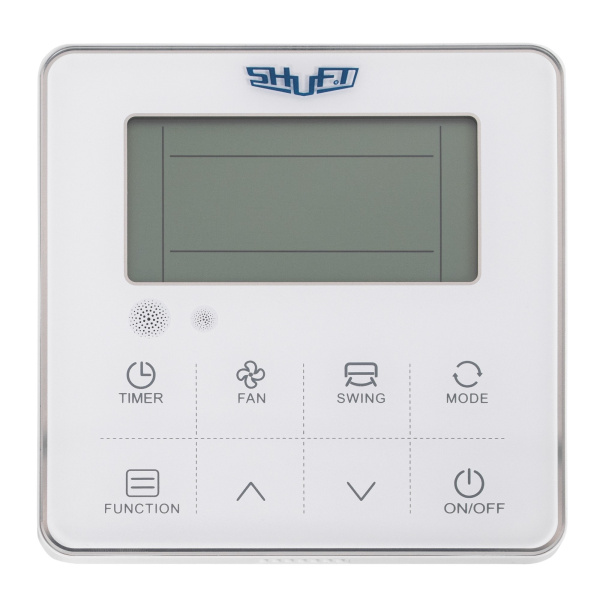

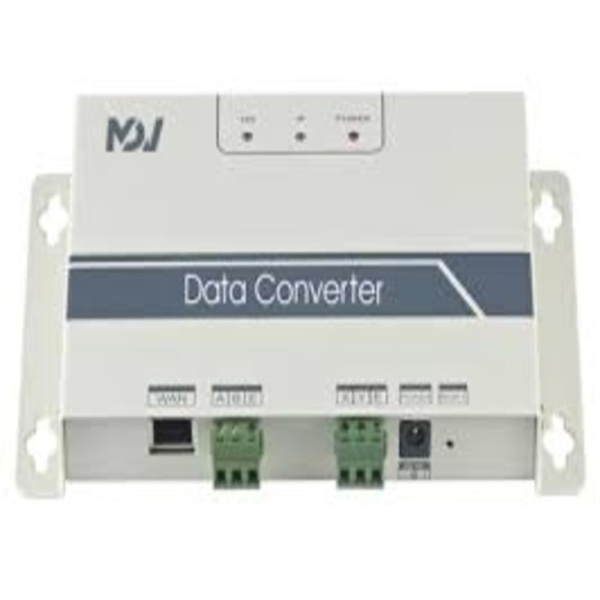

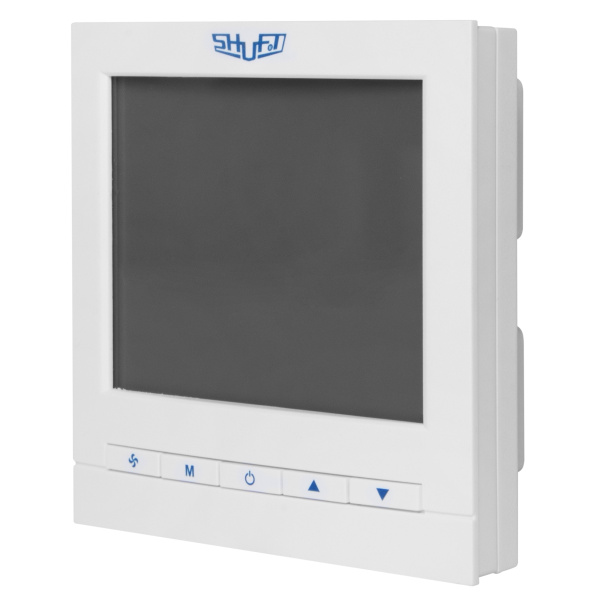

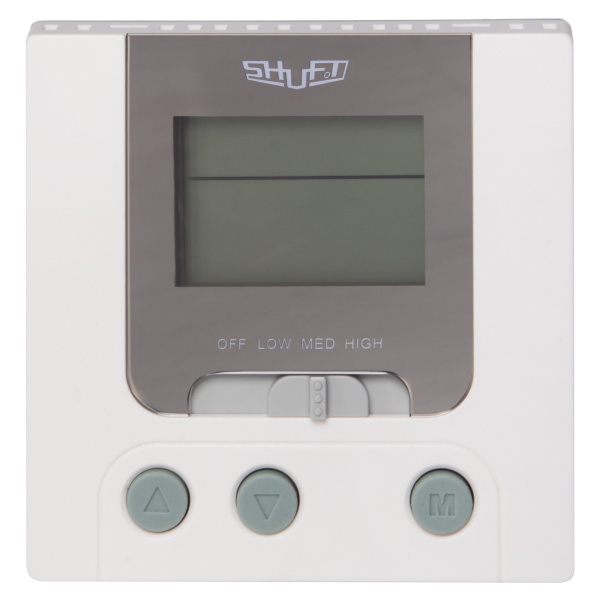

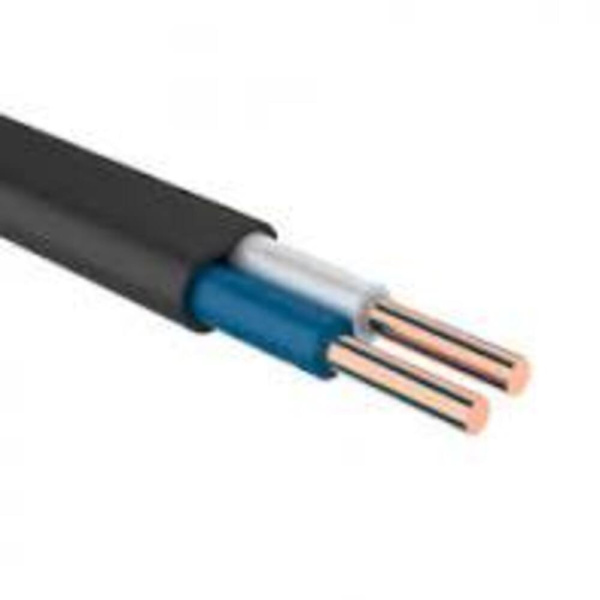

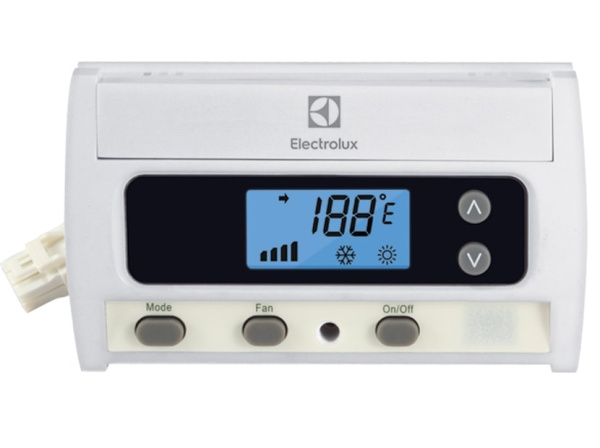

Можно ли управлять фанкойлами без центрального контроллера?

Можно: каждый фанкойл работает автономно от комнатного термостата с собственным датчиком температуры. Центральный контроллер нужен, когда требуется общее расписание, ограничение режимов, учёт по помещениям или интеграция с диспетчеризацией здания. Практичная схема — автономные термостаты плюс шина управления, к которой позже подключают центральный узел без переделки проводки. Шину и кабели закладывают при монтаже: протянуть их по готовым стенам и потолкам заметно дороже, чем сделать это сразу.

Кто должен монтировать обвязку — сантехник или вентиляционщик?

Нужны обе компетенции. Гидравлику — трубы, насосы, клапаны, грязевики — делает сантехник, но он должен понимать холодильный контур: температуры 7–12 °C означают конденсат, изоляцию и защиту от замерзания, чего в отоплении нет. Электрику и слаботочку — приводы, контроллеры, датчики — подключает электрик, знакомый с автоматикой зданий. Хорошая практика — монтаж силами одной специализированной компании по проекту, где гидравлика и автоматика увязаны заранее.
