Баки для систем холодоснабжения: буфер, который бережёт компрессор чиллера

Раздел «Баки» в каталоге вентиляции Pletora — про буферные и аккумулирующие ёмкости, которые врезают в водяной контур между чиллером и фанкойлами. На первый взгляд бак — просто «лишняя» ёмкость с водой, но именно он превращает систему холодоснабжения из хрупкой в живущую. Задача первая — развязать генератор холода и потребителей по гидравлике: расход воды в контуре чиллера постоянный, а фанкойлы открывают и закрывают свои клапаны как хотят, и без буфера колебания давления и расхода бьют по испарителю. Задача вторая — накопить запас холода: вода в баке остывает в часы малой нагрузки, а в пик жары отдаёт запас, позволяя чиллеру работать ровнее. Задача третья — защитить компрессор от частых пусков: каждая ёмкость воды добавляет системе инерцию, и короткие циклы «включился-выключился» перестают быть проблемой. Объём бака подбирают не «чем больше, тем лучше», а под минимальную мощность чиллера и допустимую частоту пусков.

Как выбрать бак для контура чиллера

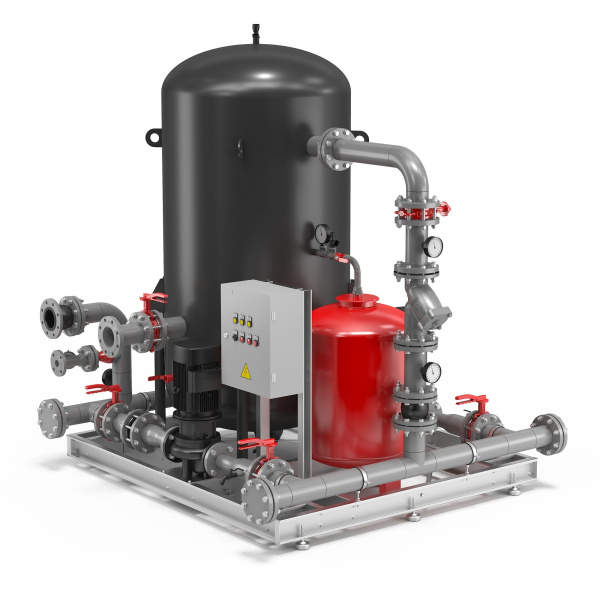

Начните с вопроса, а нужен ли бак вообще. Сразу отсеките малые объекты: для квартиры или небольшого офиса водяная гидравлика — лишний слой сложности, ведь настенные сплит-системы охлаждают напрямую фреоном и не нуждаются ни в воде, ни в буферных ёмкостях. Бак же появляется там, где есть чиллер и много потребителей: если вода циркулирует в одной паре «чиллер — один большой контур», а мощность компрессора модулируется плавно, ёмкости труб может оказаться достаточно. Если же в системе десятки фанкойлов, клапаны хлопают постоянно, а чиллер ступенчатый — без буфера не обойтись. Объём считают по минимальной мощности: чем меньше ступень чиллера, тем больше нужен бак, чтобы компрессор работал циклами не короче заводского минимума. Для контуров на антифризе (зимняя работа на улице) выбирайте баки с открытым верхом-компенсатором или закрытые с расширительным баком, рассчитанные на гликоль, — обычная сталь в гликолевых смесях ржавеет быстрее. Место установки — на обратной линии перед чиллером или в гидравлической стрелке; бак обязательно изолируют, иначе на холодной поверхности выступит конденсат и зальёт насосную.

Где применяется

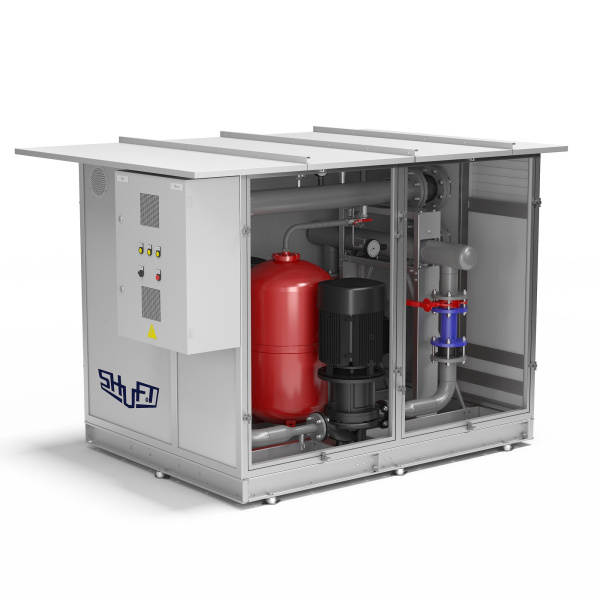

Буферные баки — штатный элемент насосных станций и машинных залов зданий с центральным холодоснабжением: гостиницы, торговые центры, офисные комплексы, производственные корпуса с технологическим охлаждением. Они же работают в контурах тепловых насосов «вода-вода» и в системах с ледяными аккумуляторами, где холод запасают ночью по дешёвому тарифу. В цокольных насосных и технических помещениях, где живут баки, всегда есть вентиляция — в небольших зданиях её собирают на компактных бытовых канальных вентиляторах: воздухообмен убирает влажность, запахи и лишнее тепло от насосов. В больших системах баки часто ставят парами — рабочий и резервный — с возможностью отключить один на обслуживание без остановки здания.

Чек-лист: подбор буферного бака

• Рассчитайте объём по минимальной мощности чиллера и допустимым пускам.
• Выберите материал под теплоноситель: вода или гликолевая смесь.
• Проверьте толщину изоляции и её защиту от конденсата.
• Согласуйте габариты и ориентацию с помещением насосной.
• Предусмотрите датчики, дренаж, воздухоотводчик и доступ для чистки.

Частые вопросы

Зачем бак, если чиллер инверторный и модулирует мощность?

Даже инверторный компрессор имеет нижний предел мощности, ниже которого опускаться нельзя, — а потребности здания в прохладные дни могут быть ниже этого предела. Без буфера чиллеру придётся работать короткими циклами или отключаться. Бак накапливает холод и сглаживает разницу: машина отрабатывает цикл на комфортном режиме, а система продолжает получать воду стабильной температуры. Если инвертор всё же упирается в нижний предел, автоматика делает паузы — и температура воды начинает «плавать», что сразу замечают фанкойлы в дальних зонах.

Сколько литров нужно на киловатт?

Практический ориентир — 10–20 литров на каждый киловатт минимальной (не номинальной!) мощности чиллера; чем меньше ступень, тем больше воды требуется для сглаживания. Точный расчёт делают по формуле: объём равен произведению минимальной мощности, минимальной длительности цикла и поправки на разницу температур. Для больших машин с плавным регулированием бак может быть и вовсе не нужен — гидравлику посчитает проектировщик.

Это бак для горячей воды?

Нет. Бак в контуре холодоснабжения хранит холодную воду температурой 5–12 °C и работает под давлением контура; внутри него нет нагревателя. Водонагревательные баки — отдельный класс оборудования для ГВС. Путаница возникает из-за похожих корпусов, но требования у них разные: у холодного бака главное — изоляция от конденсата и объём, а не мощность ТЭНа. Добавьте сюда дренаж, воздухоотводчик и гильзы под датчики — их расположение заранее согласуют со схемой автоматики, иначе бак придётся дорабатывать на объекте.

Где бак ставить — до или после чиллера?

Классическая схема — на обратной линии, то есть между потребителями и испарителем чиллера: сюда возвращается самая тёплая вода контура, и бак сглаживает её температуру перед подачей в испаритель. В схемах с гидравлической стрелкой бак включают в контур генератора. Главное правило — вода должна перемешиваться, а не застаиваться: патрубки проектируют так, чтобы весь объём участвовал в циркуляции, иначе часть бака работает «мёртвой зоной».
