Фанкойлы

Фанкойлы: комнатный климат от центральной водяной системы

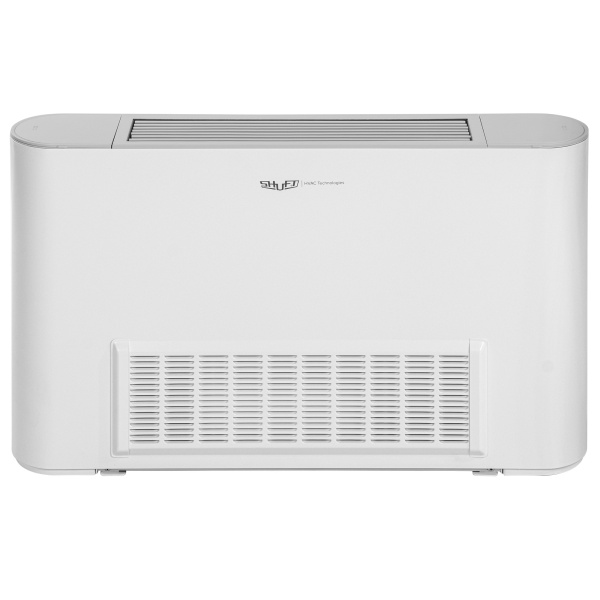

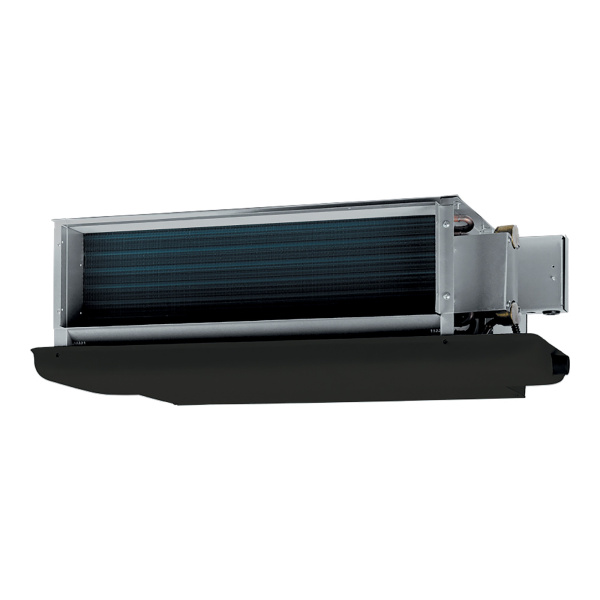

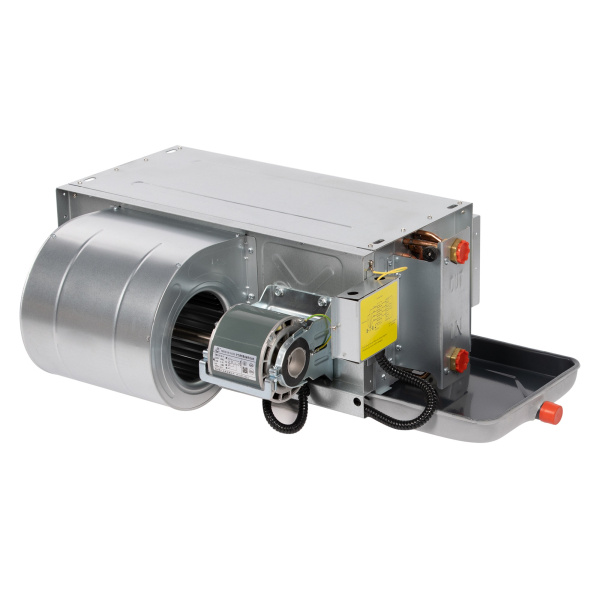

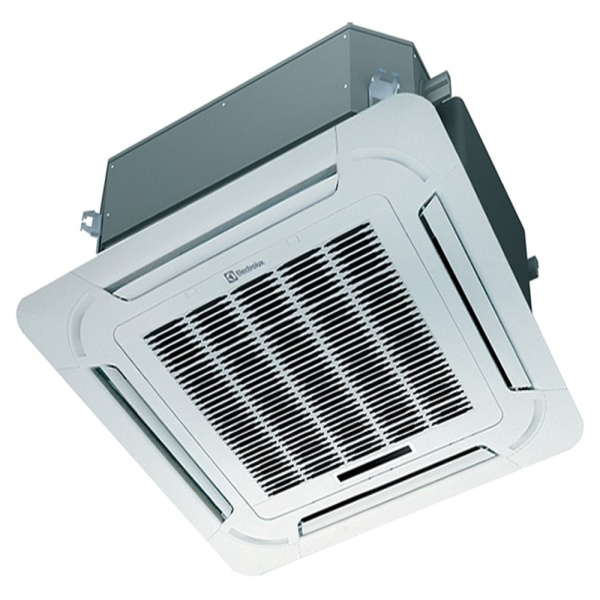

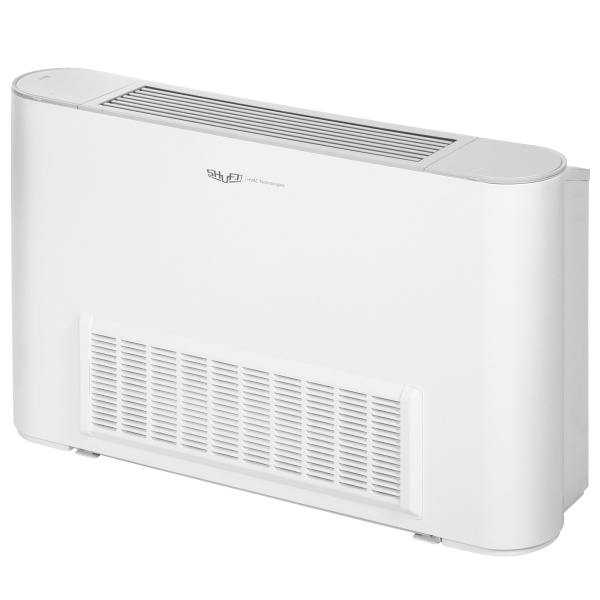

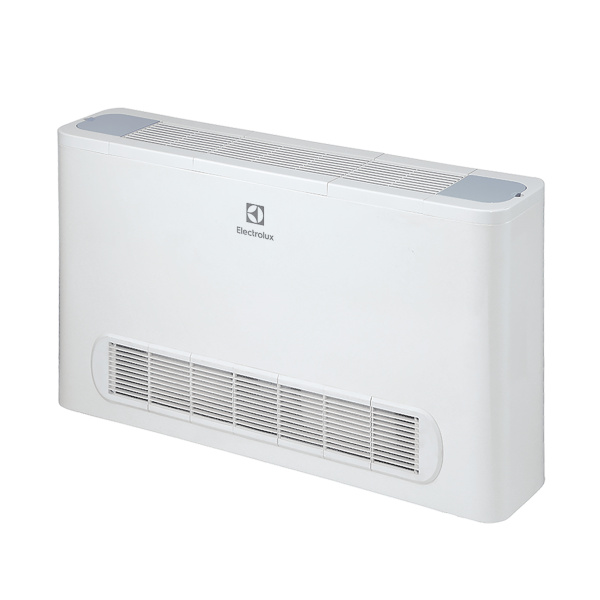

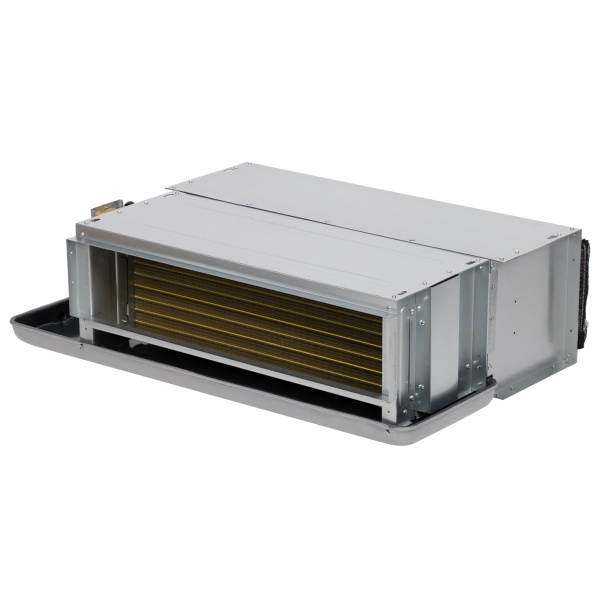

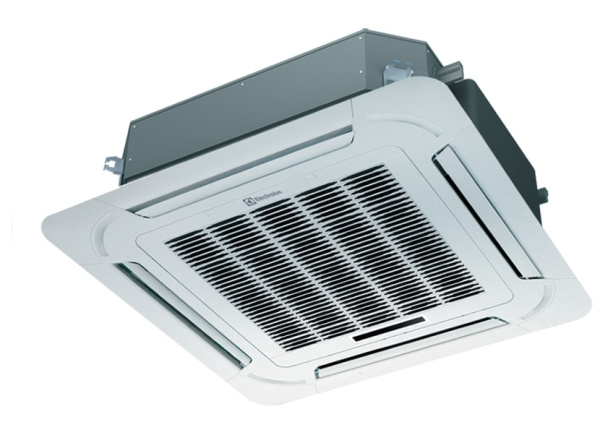

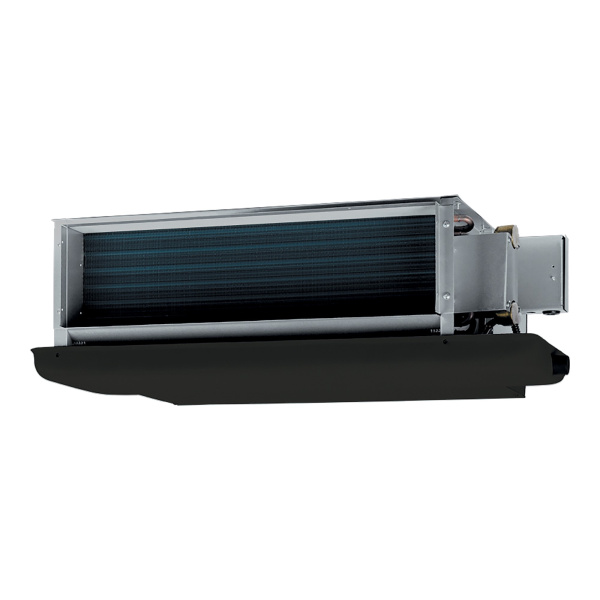

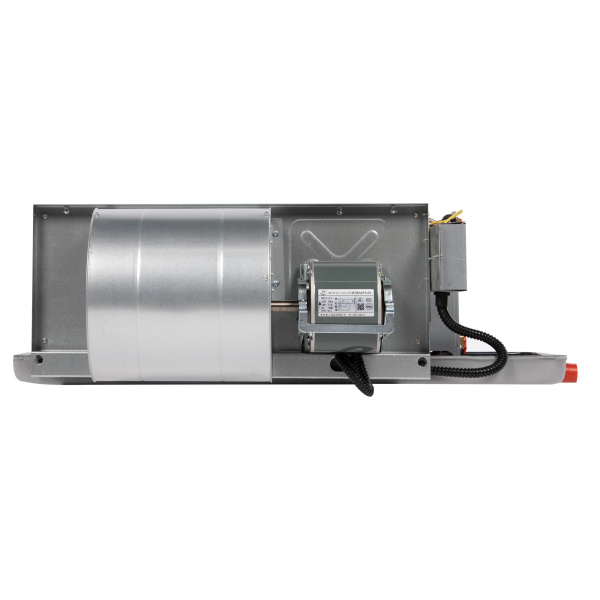

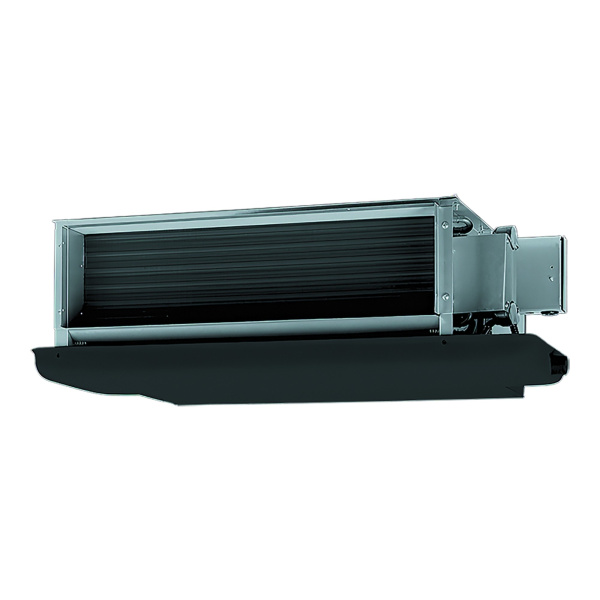

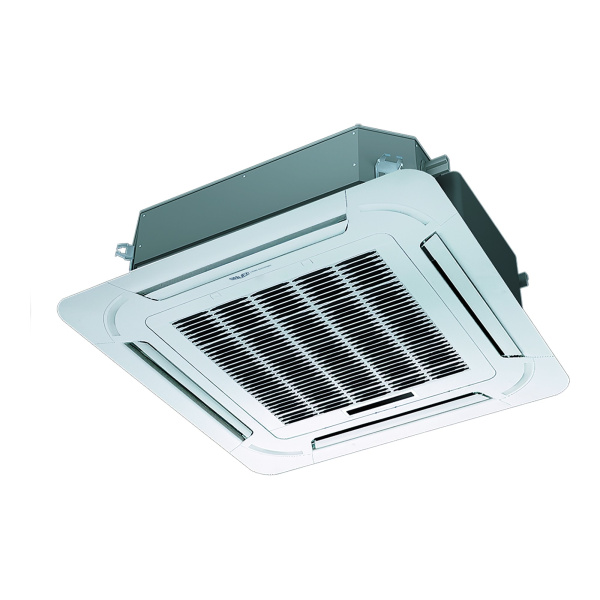

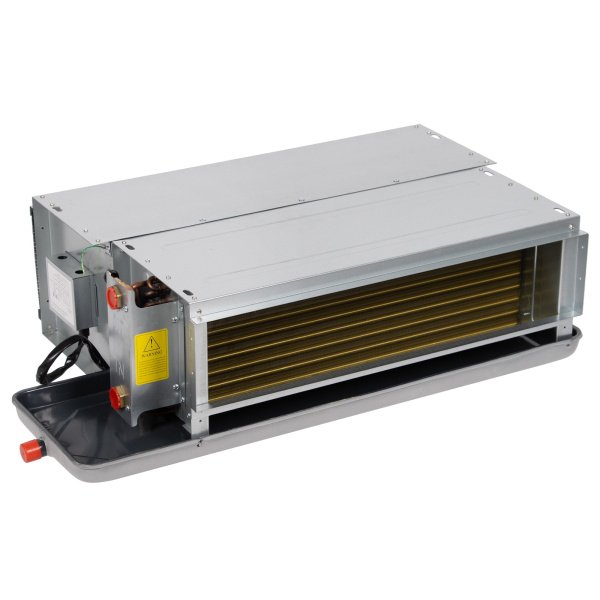

Раздел «Фанкойлы» в каталоге вентиляции Pletora — про вентиляторные доводчики, которые раздают холод и тепло по помещениям в системах с центральной подготовкой воды. Устройство простое: теплообменник, вентилятор, фильтр, поддон для конденсата и клапан с автоматикой. Через теплообменник течёт вода из чиллера или котельной, вентилятор прогоняет комнатный воздух — и помещение охлаждается или нагревается без единого грамма фреона. Фанкойл внешне повторяет привычную технику: настенные модели похожи на сплит-системы, кассетные прячутся в подвесной потолок, канальные раздают воздух по воздуховодам, а напольно-потолочные работают в помещениях без потолков. Но подключение у них не электрическое-фреоновое, а гидравлическое: две трубы воды, дренаж и слаботочный кабель управления. Поэтому фанкойл выбирают не по бренду компрессора, а по гидравлике и уровню шума.

Как выбрать фанкойл

Фанкойл подбирается под помещение так же, как кондиционер, — по теплопритокам, — но с поправкой на воду. Сначала выберите тип раздачи: канальной модели за потолком нужно внешнее статическое давление, а трассу от неё удобно вести гибкими воздушными рукавами, которые прощают изгибы и ускоряют монтаж; для открытой установки берите настенный или напольно-потолочный корпус. Затем уточните температуру воды: чем дальше она от комнатной, тем выше отдача теплообменника, и таблицы производителей привязаны именно к температурному графику. И обратите внимание на шум: уровень звукового давления указывают для разных скоростей вентилятора, и в спальнях и номерах выбирают модели, которые на низкой скорости дают меньше 30 дБ(А). Считайте и явное тепло: фанкойл охлаждает воздух, осушая его, — при влажном климате конденсата много, и дренаж с уклоном обязателен. Обязательно предусмотрите трёхходовой клапан с приводом и контроллер: без них фанкойл будет либо гнать воздух мимо холодного теплообменника, либо переохлаждать помещение.

Где применяется

Фанкойлы — типовая «розетка климата» в зданиях с центральным холодоснабжением: гостиницы и апартаменты, бизнес-центры, торговые галереи, клиники, банки, школы и вузы. В гостиницах настенные фанкойлы стоят в каждом номере, а в коридорах и санузлах воздухообмен держат компактные бытовые канальные вентиляторы — так климат и гигиена разведены по разным системам. Канальные фанкойлы обслуживают открытые пространства — офисы open space, конференц-залы, рестораны, где воздух нужно распределить равномерно и незаметно. Кассетные модели встречаются в помещениях с подвесными потолками, где важна раздача по всей площади, а напольно-потолочные — в магазинах и мастерских с высокими потолками и витринами.

Чек-лист: подбор фанкойла

• Определите теплопритоки помещения и температурный график воды.
• Выберите исполнение: настенное, канальное, кассетное или напольно-потолочное.
• Проверьте уровень шума на рабочих скоростях вентилятора.
• Для канальных моделей рассчитайте статическое давление трассы.
• Заложите клапан, контроллер и дренаж с уклоном и гидрозатвором.

Частые вопросы

Фанкойл — это кондиционер?

Формально нет: кондиционер сам производит холод за счёт компрессора и хладагента, а фанкойл только раздаёт холод, полученный от внешнего источника — чиллера или котла. По ощущениям разницы нет: та же регулировка температуры, те же режимы вентилятора. Но запомните главное: без воды в трубах фанкойл превращается в обычный вентилятор, поэтому он всегда часть системы, а не самостоятельное устройство. И потому фанкойл не покупают «на пробу»: тип корпуса, мощность и клапаны должны сойтись с гидравликой здания, которую считают заранее.

Можно ли фанкойлом греть помещение?

Можно, если в контур подать горячую воду от котла или теплового насоса. В двухтрубной схеме фанкойл работает либо на охлаждение, либо на нагрев — режим переключается на центральном узле по сезону; в четырёхтрубной у фанкойла два независимых теплообменника, и он может греть и охлаждать одновременно. Заметьте: в отличие от тепловых насосов воздух-воздух, которые сами добывают тепло из уличного воздуха, фанкойлу нужен готовый источник горячей воды — это определяет схему котельной.

Нужен ли фанкойлу фреон?

Нет, это его главное отличие от сплит-системы. По фанкойлу течёт вода, поэтому в помещениях нет ни медных фреоновых труб под давлением, ни сварочных работ: монтаж сводится к водяным подключениям, дренажу и слаботочке. Отсюда и гибкость: фанкойл можно добавить в любую точку здания, где проходят трубы контура, — независимо от того, на каком этаже стоит чиллер. Вся холодильная часть остаётся в машинном зале, а в комнате — только теплообменник с вентилятором: это упрощает и пожарные требования, и согласования с арендаторами.

Почему из фанкойла капает вода и что делать?

Конденсат — нормальная работа теплообменника: влага из воздуха оседает на холодной поверхности. Вода должна уходить в дренаж с уклоном и гидрозатвором; капли в помещении означают, что дренаж засорился, уклон нарушен или затвор пересох. В сырых помещениях ставят дренажный насос с датчиком уровня. Профилактика простая: раз в сезон чистить фильтр и проверять дренажный лоток. Летом проверяют и дренажный насос, если он есть: при его отказе автоматика должна остановить фанкойл, иначе вода уйдёт на подвесной потолок и к соседям снизу.
