Электрические щитки: сердце домашней электросети

Раздел «Электрические щитки» в каталоге электроустановки Pletora — распределительные щитки навесные, накладные, встраиваемые и напольные, а также их начинка: устройства защитного отключения (УЗО) и модульные контакторы Эра и Werkel. Электрический щиток — центр домашней электросети: в нём монтируются автоматы, УЗО и контакторы, защищающие проводку, освещение и технику. Правильный щиток с запасом модулей — это безопасность (защита от перегрузок и утечек), удобство (отключение зон) и возможность расширения (новая линия — без замены щитка). Раздел закрывает корпуса щитков всех типов и ключевые модули защиты. Консультанты Pletora помогут подобрать щиток — 8-800-201-42-32, доставка по России.

Типы щитков

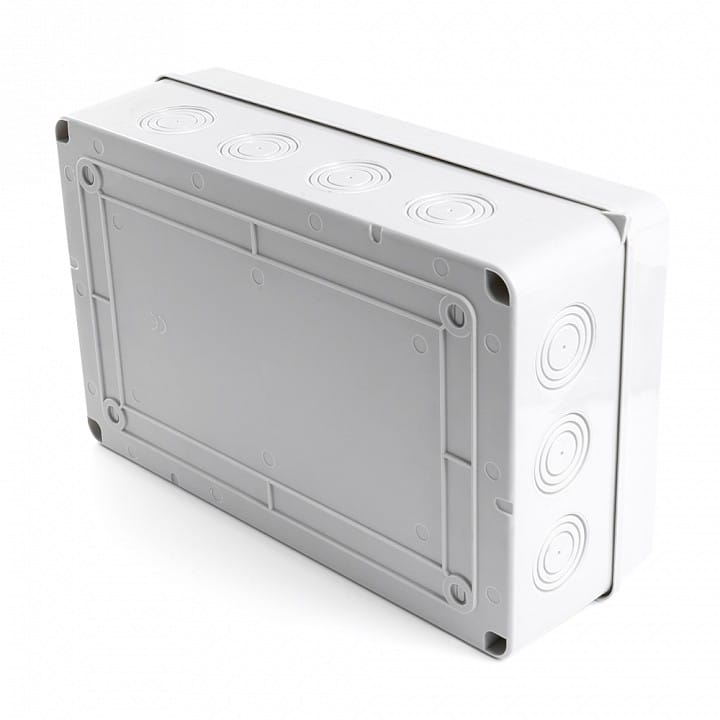

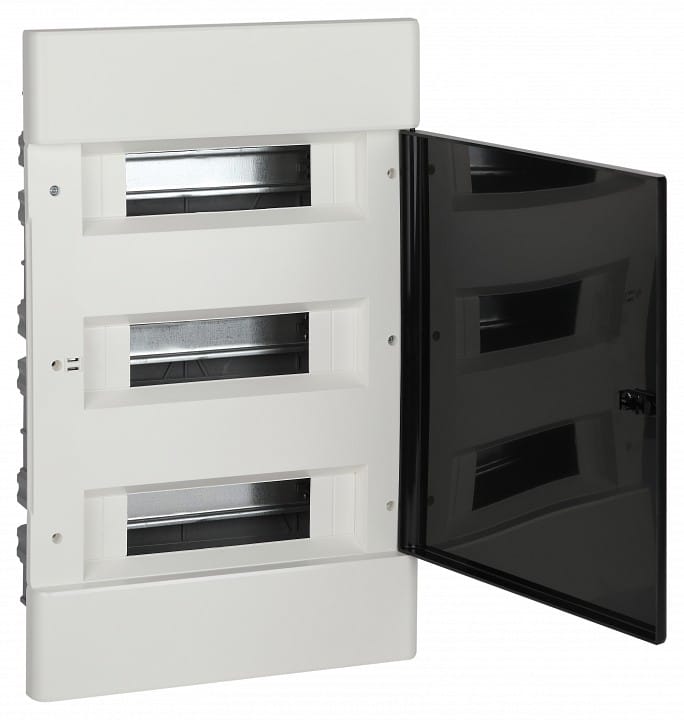

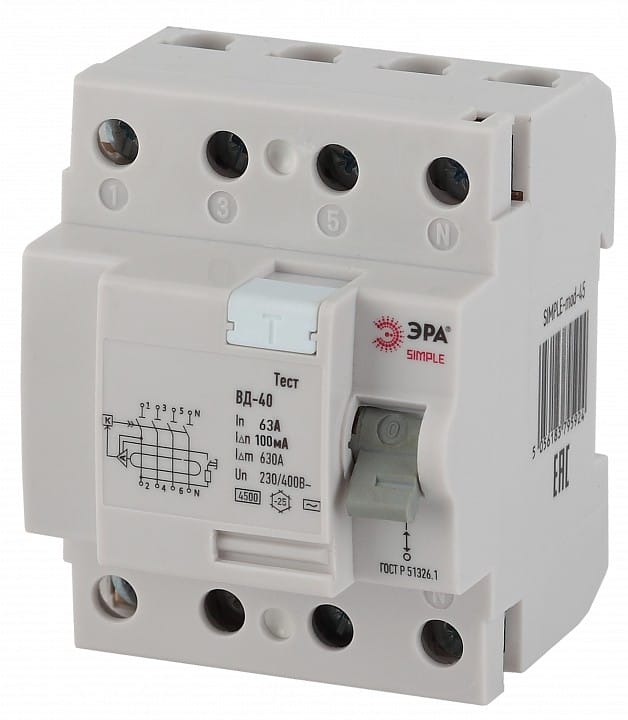

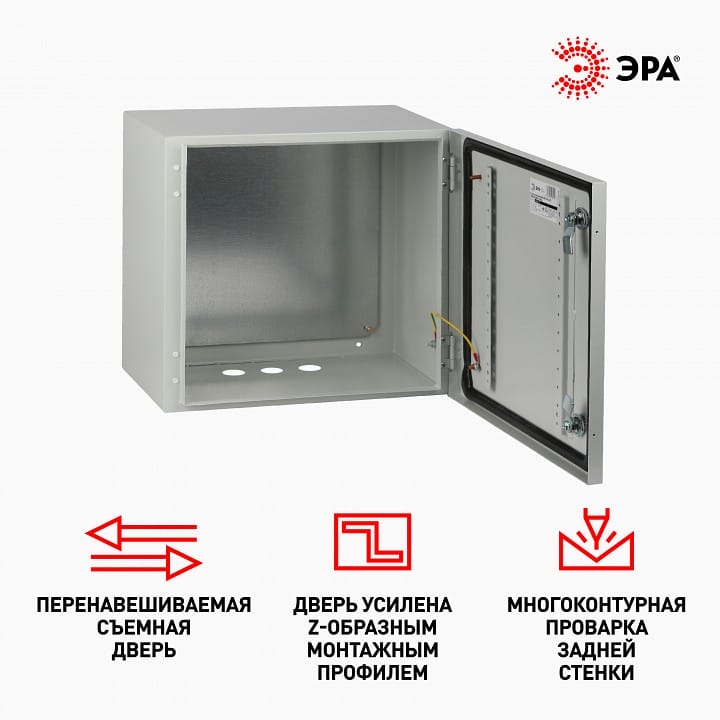

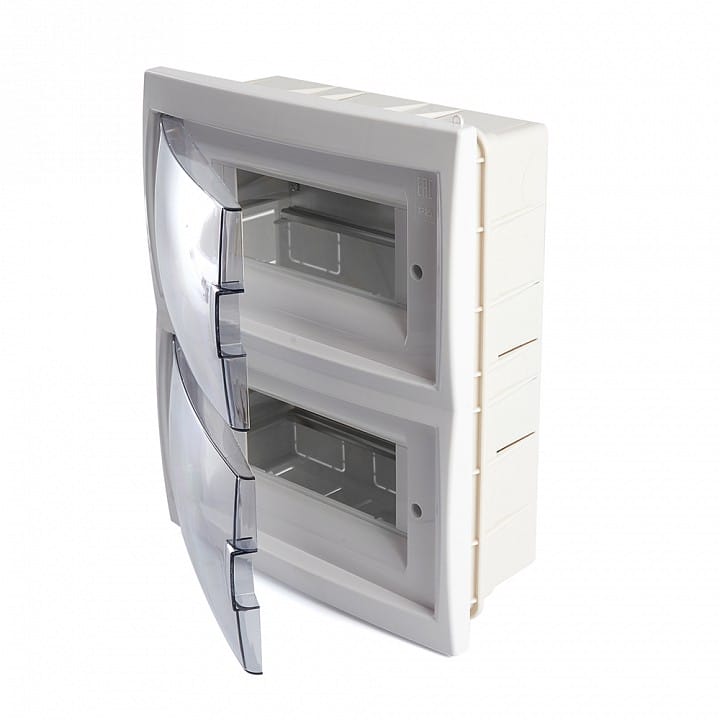

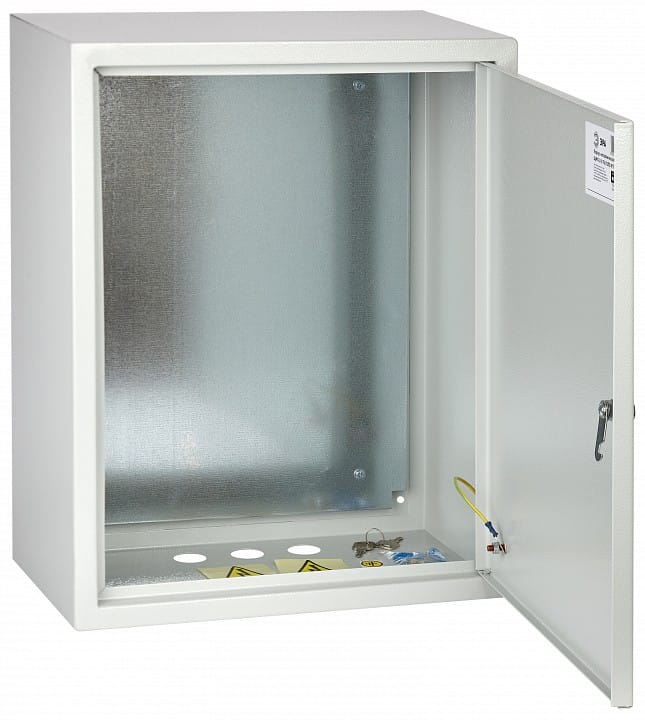

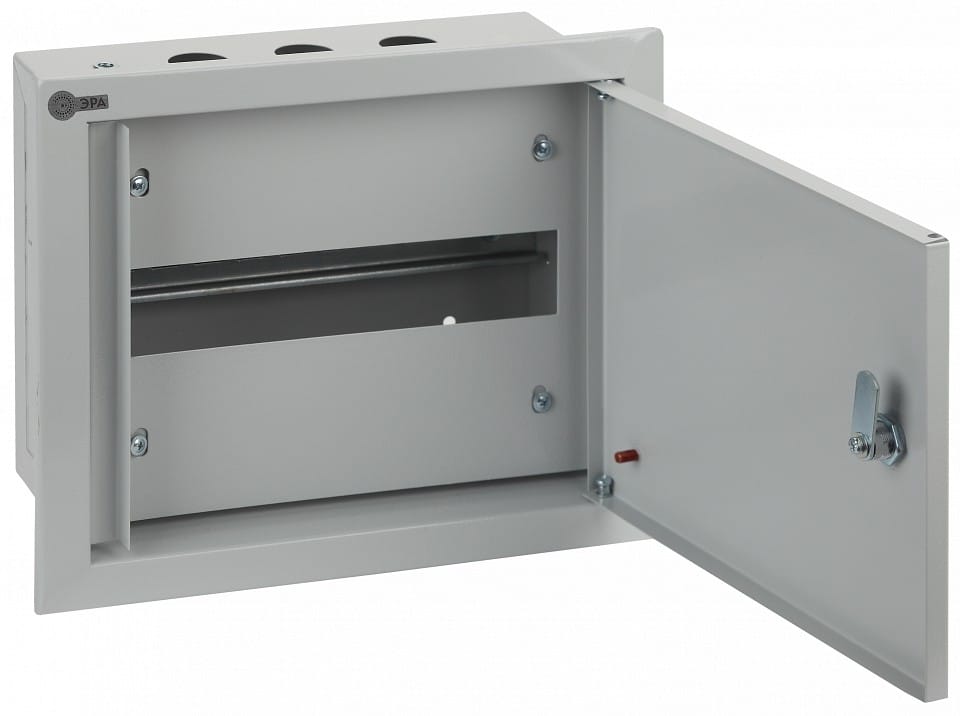

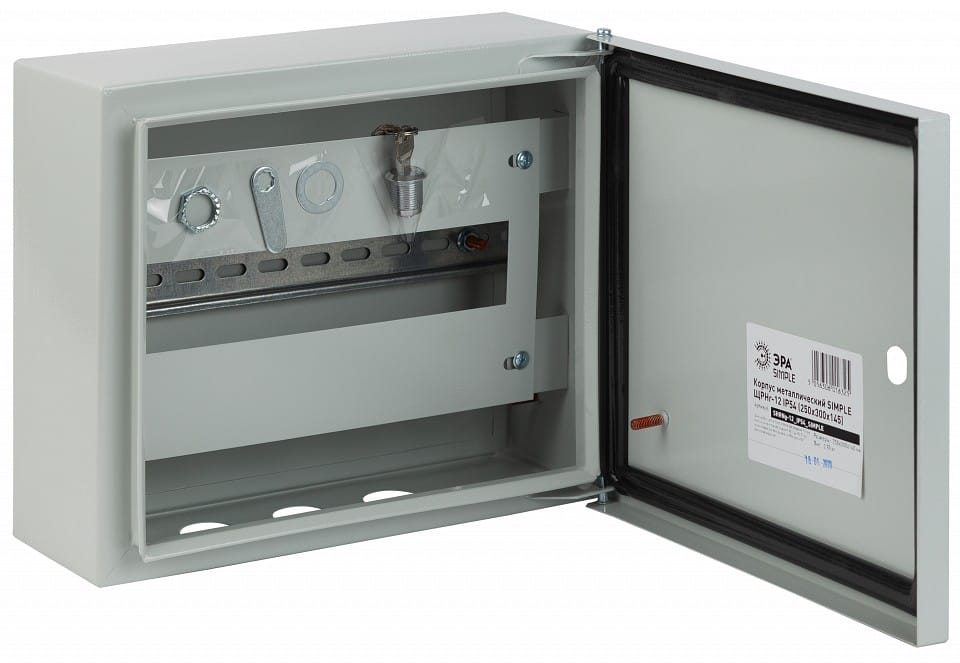

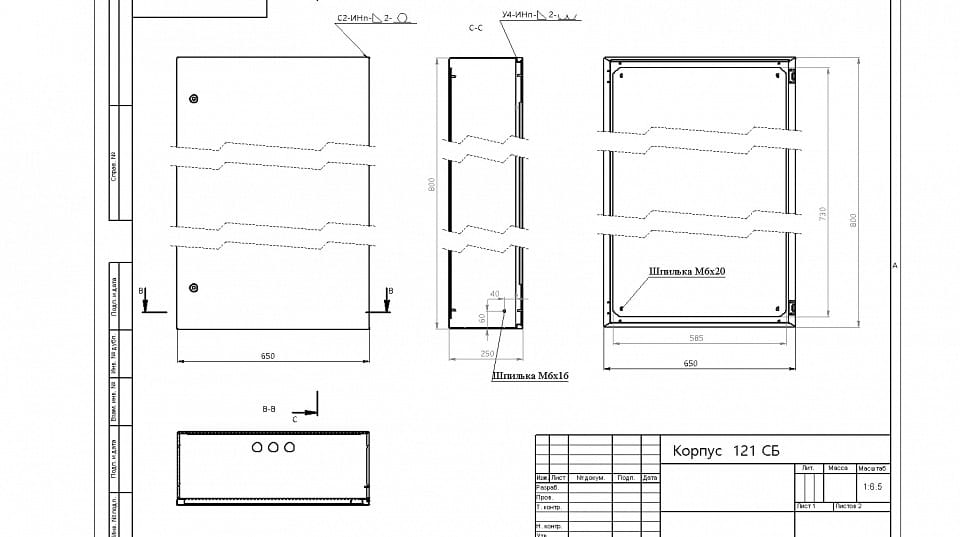

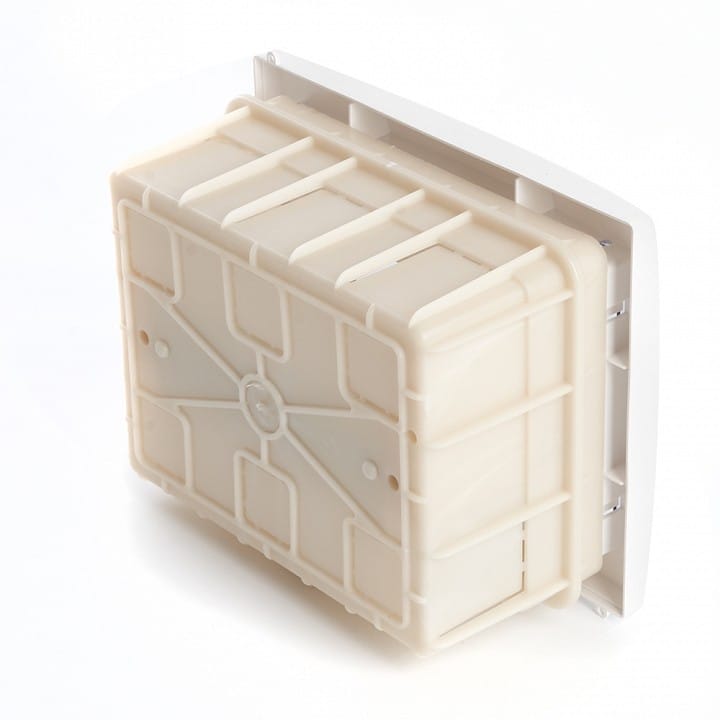

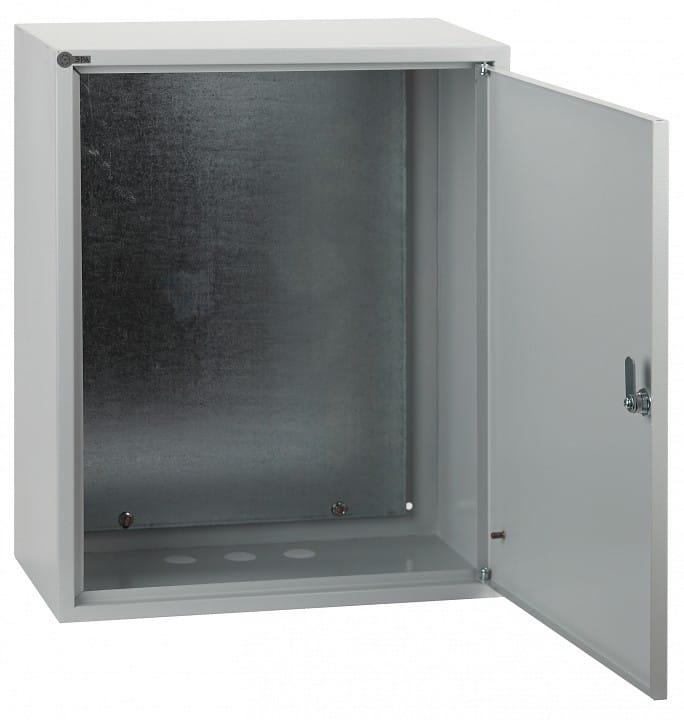

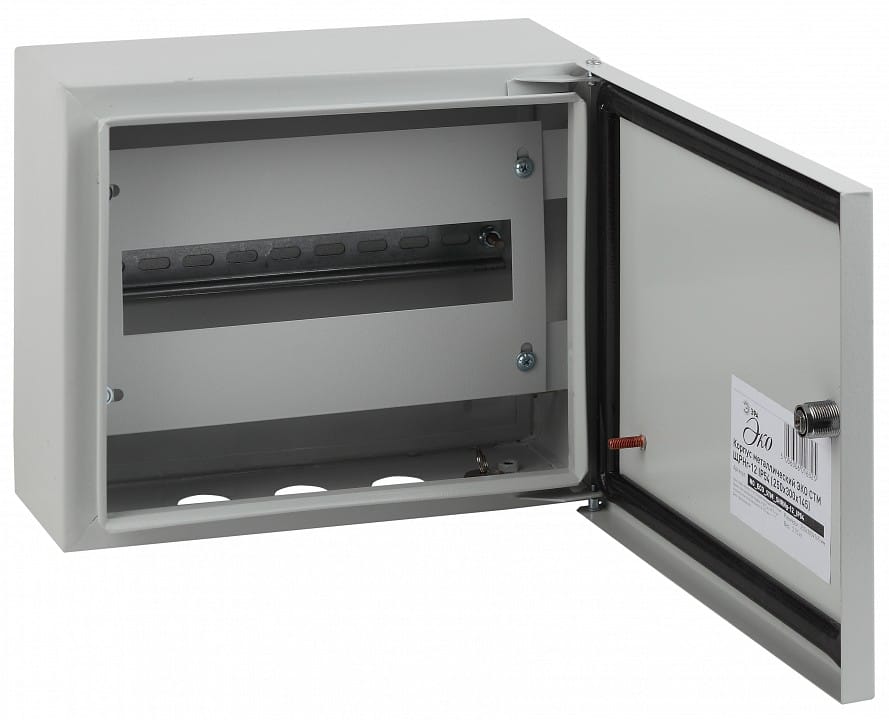

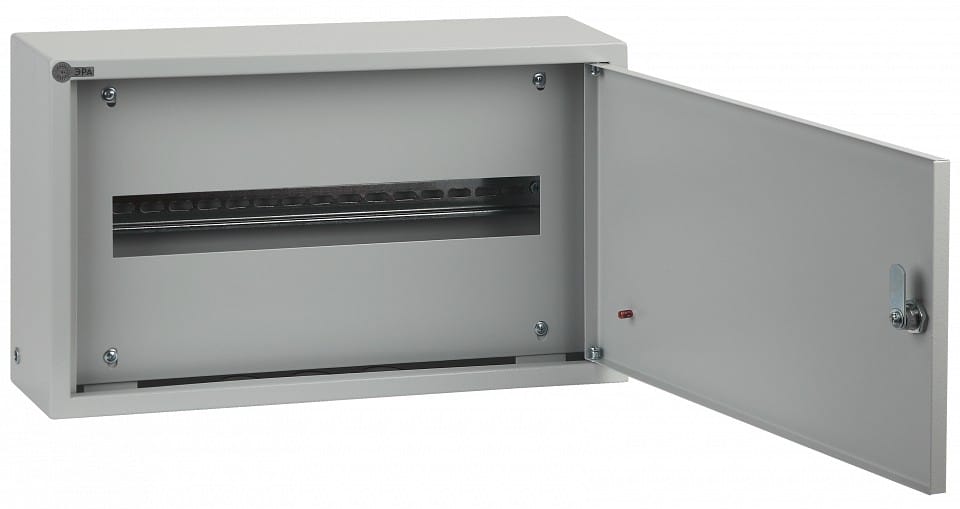

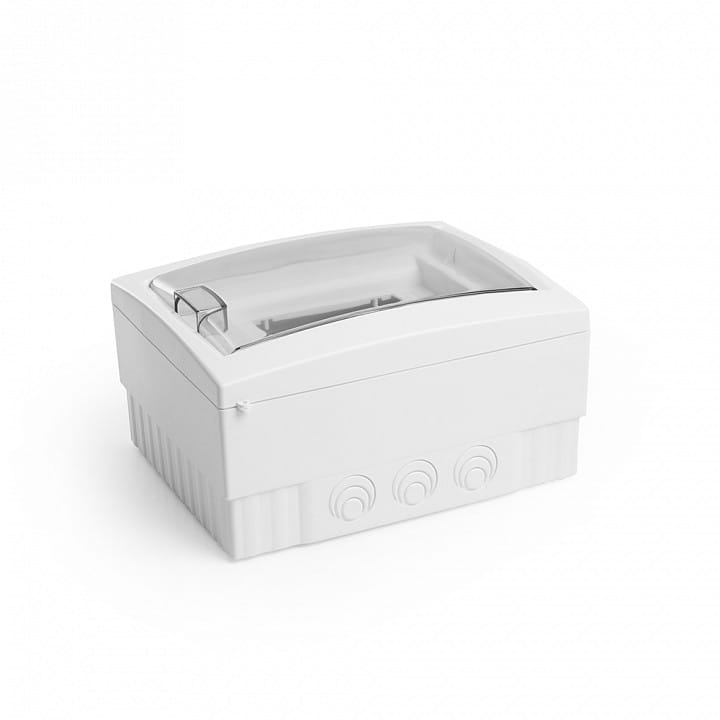

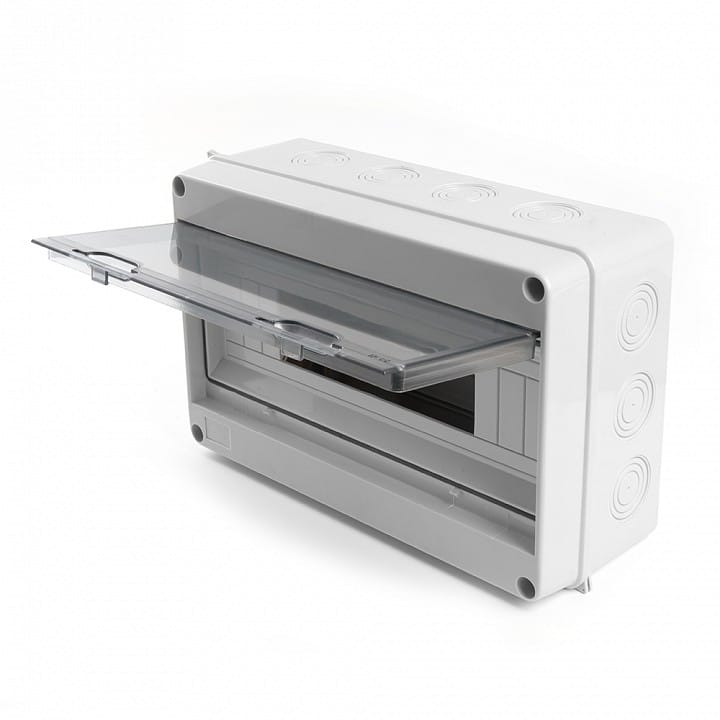

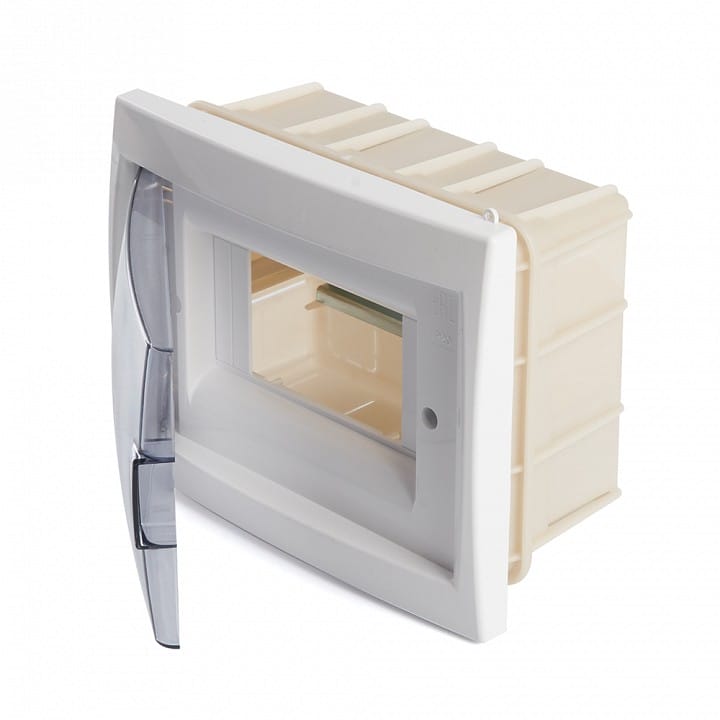

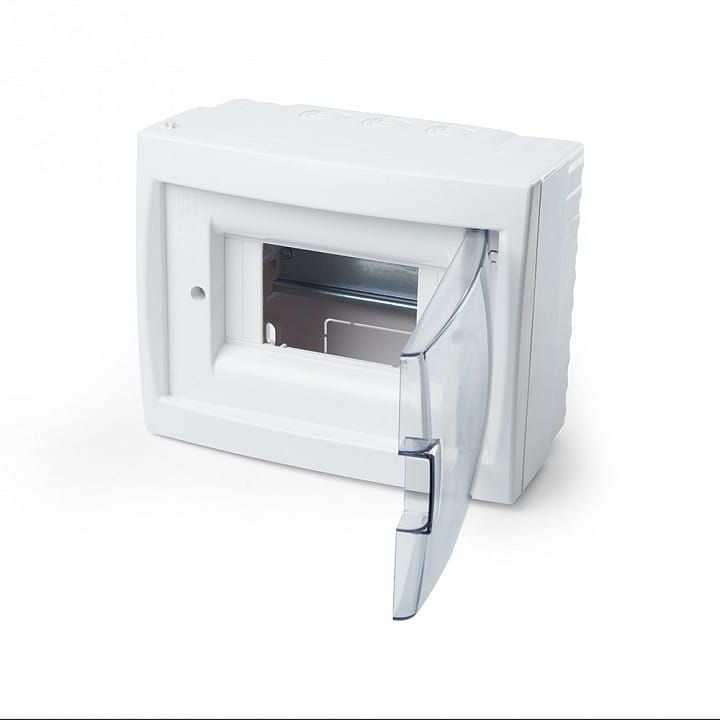

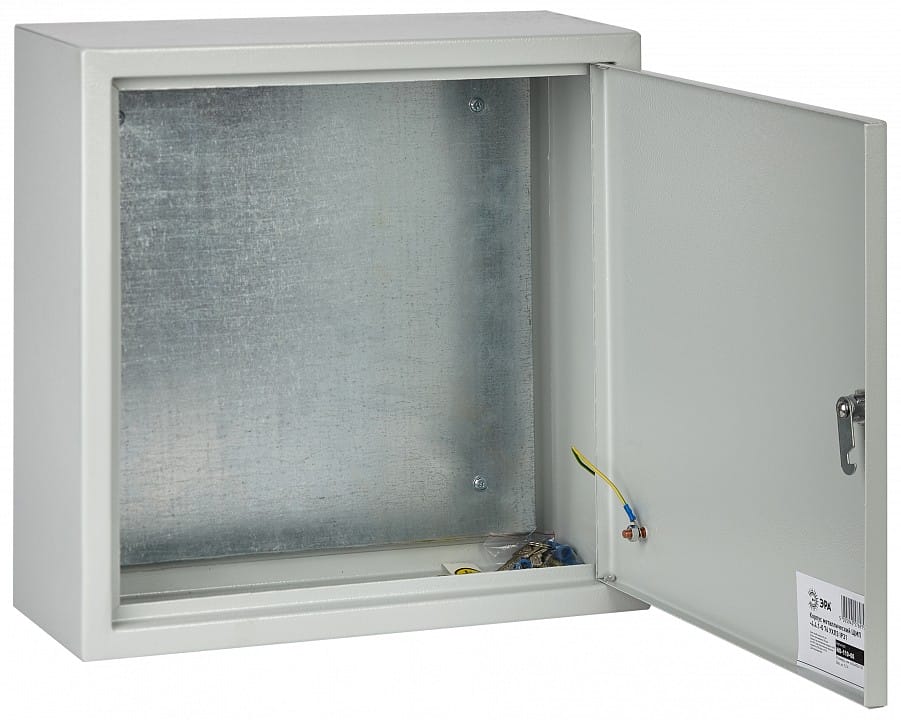

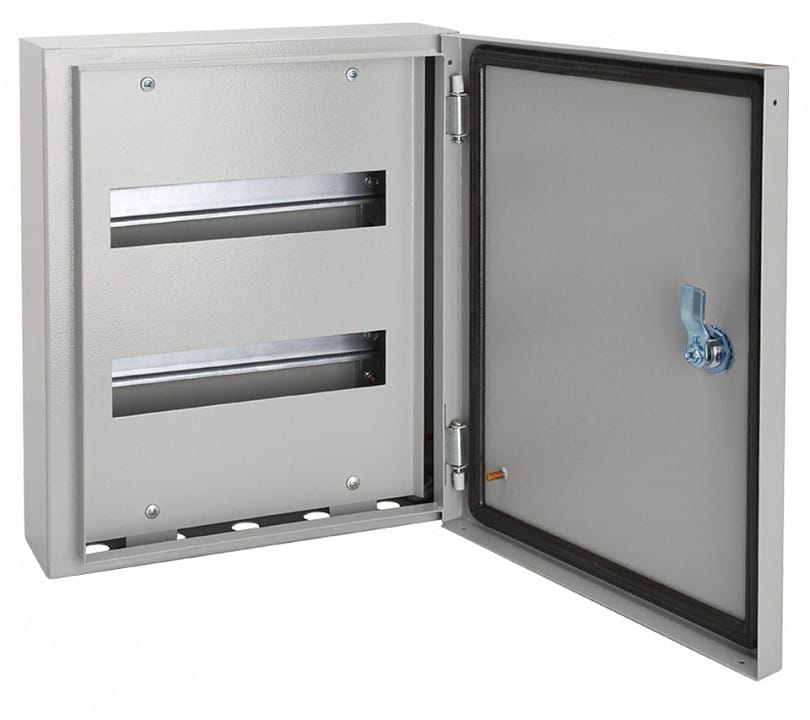

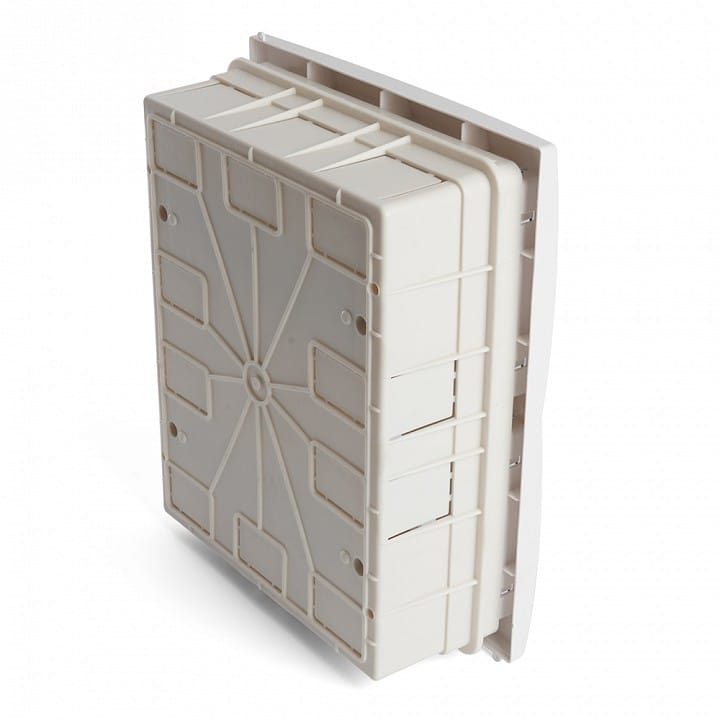

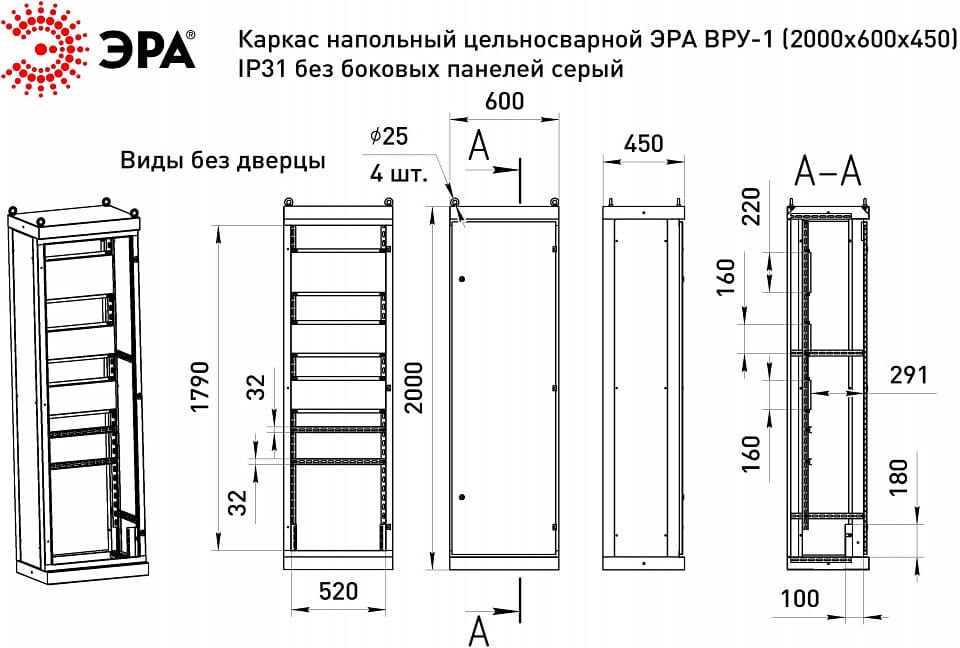

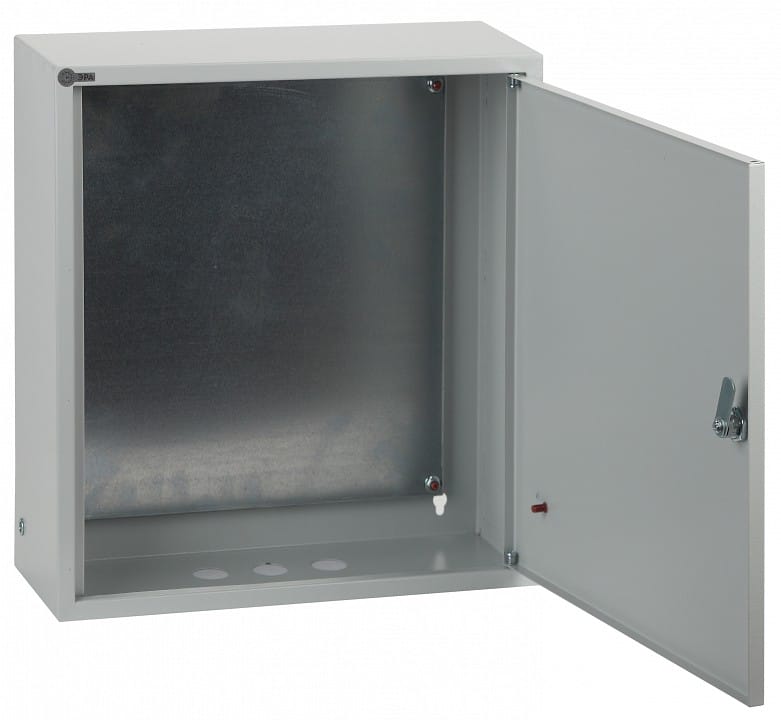

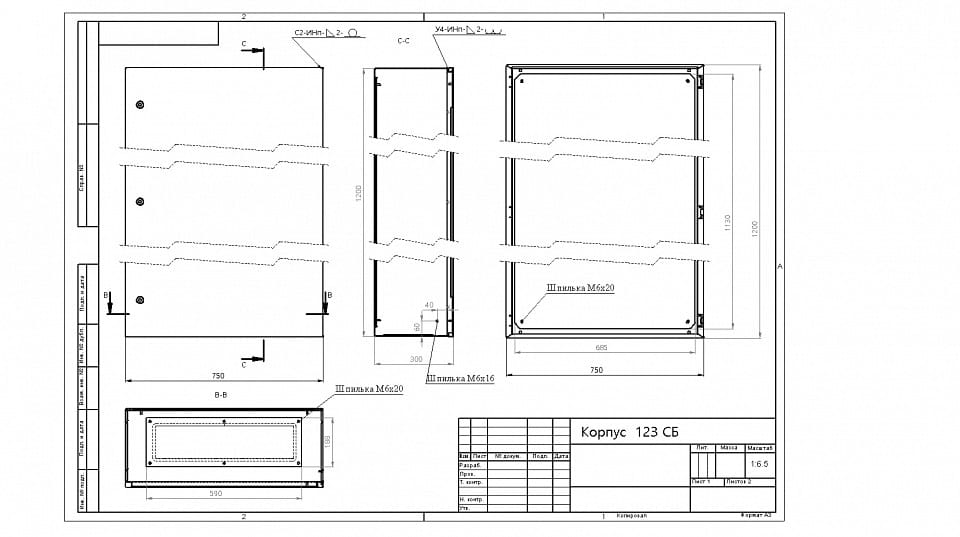

Щитки навесные (87 моделей) — корпуса для монтажа на готовую стену: удобны на дачах, в гаражах и при ремонте без штробления. Накладные (70) — классика квартир: крепятся на поверхность, доступны для обслуживания. Встраиваемые (37) — утапливаются в нишу стены заподлицо: незаметны в интерьере, стандарт новых квартир. Напольные (7) — шкафы для щитовых и производственных помещений. Корпуса — металл с порошковой окраской или пластик, с дверцей (глухой или прозрачной), замком, DIN-рейкой для модулей. Число модулей — от 4 до 72+: рассчитывается по количеству автоматов с запасом 20–30%. Начинка: УЗО (61 модель в разделе) — защита от утечек тока (пожар, поражение); контакторы модульные Эра (9) и Werkel (одно-, двух-, трёхмодульные) — управление нагрузками (тёплый пол, котёл, освещение) по сигналу автоматики. Выбор щитка: тип монтажа, число модулей, материал, IP (для улицы — IP54+), наличие дверцы с замком. Раздел — база электрощита: автоматы и модули подбираются под проект электроснабжения.

Как выбрать щиток

Составьте схему: посчитайте линии (освещение, розетки комнат, плита, стиральная машина, кондиционеры, тёплый пол) и модули защиты — автомат на каждую линию + УЗО/диффавтомат на группы + вводной автомат. Число модулей: 1 автомат = 1 модуль, УЗО = 2–4 модуля, контактор = 1–3; суммируйте и добавьте запас 20–30% на расширение. Тип монтажа: новостройка/ремонт — встраиваемый (ниша готовится до штукатурки); готовые стены — накладной/навесной. Материал: металл — прочность и экранирование; пластик — лёгкий и дешёвый. Дверца: прозрачная — видно индикацию; глухая — эстетика; замок — защита от детей. IP: сухие помещения — IP31–IP40; улица, гараж, влажные — IP54–IP65. Размер: корпус должен поместиться в нишу/на стену с доступом для обслуживания. Сборка: автоматы, УЗО и контакторы (в разделе и каталоге) устанавливаются на DIN-рейку; схема сборки — по проекту. Для квартиры типовой щиток — 12–24 модуля; для дома — 24–48. Проект и сборку щитка доверяйте электрику — от схемы зависит безопасность.

Сборка и эксплуатация

Сборка щитка: закрепите корпус (встраиваемый — в нишу на раствор/монтажные уши; накладной — дюбелями); установите DIN-рейку (в комплекте); смонтируйте вводной автомат, УЗО и линейные автоматы по схеме; соедините гребёнкой (фаза) и проводами; подпишите автоматы (зоны). Подключение — только при обесточенном вводе; проверка — после включения: нагрузка каждой линии, срабатывание УЗО кнопкой «тест». Эксплуатация: раз в год — проверка УЗО кнопкой «тест»; осмотр на нагрев и запах (перегрев контактов); подтяжка винтовых клемм. При добавлении линии — установите автомат в свободный модуль (запас модулей окупается). Не перегружайте автоматы: номинал по сечению кабеля линии (1,5 мм² — 10 А, 2,5 мм² — 16 А, 4 мм² — 25 А). При срабатывании автомата — устраните причину (перегруз/КЗ) до повторного включения. УЗО сработало — проверьте утечку (приборы, влага). Схему щитка храните на дверце — пригодится при обслуживании.

Чек-лист: щиток

• Схема линий и число модулей.
• Запас модулей 20–30%.
• Тип монтажа под помещение.
• УЗО на группы, автоматы на линии.
• IP и замок по условиям.

Частые вопросы

Сколько модулей нужно в квартирном щитке?

Типовая квартира: 6–10 линий (освещение 1–2, розетки 3–4, плита, стиральная, кондиционер) — автоматы 6–10 модулей + вводной 1–2 + УЗО 2–4 + место под контактор/реле — итого 16–24 модуля. Добавьте запас 20–30% на новые линии (электрокар, доп. кондиционер). Для дома с котлом, насосом и мастерской — 24–48 модулей. Считайте точно по проекту: щиток «впритык» потребует замены при расширении. Консультанты Pletora помогут оценить число модулей по списку техники.

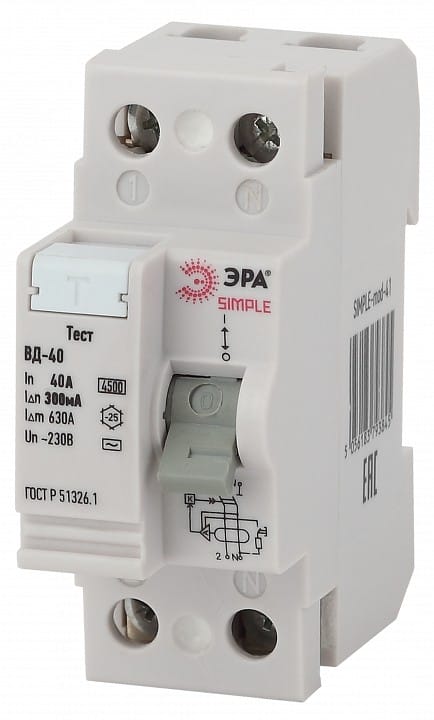

Чем УЗО отличается от автомата?

Автомат защищает проводку от перегрузки и короткого замыкания (сверхток) — отключает линию при превышении тока. УЗО защищает людей и проводку от утечек тока (повреждение изоляции, касание фазы) — отключает при разнице токов «фаза-ноль». Они дополняют друг друга: автомат + УЗО в паре (или диффавтомат — оба в одном модуле). Схема: вводной автомат — УЗО на группу — линейные автоматы. Проверка УЗО — кнопкой «тест» раз в месяц. Без УЗО утечка (вода, повреждённый кабель) не отключится — риск пожара и поражения.

Какой щиток выбрать: встраиваемый или накладной?

Встраиваемый утапливается в стену заподлицо — незаметен, стандарт дизайнерского ремонта и новостроек; требует ниши (глубина 8–12 см) — готовится до штукатурки. Накладной/навесной крепится на поверхность — подходит для готовых стен, дач и гаражей; проще в монтаже, выступает на 10–15 см. Для квартиры с ремонтом — встраиваемый; без штробления или для техпомещений — накладной. Учитывайте глубину ниши: в тонких стенах встраиваемый не поместится — берите накладной.

Зачем в щитке контактор?

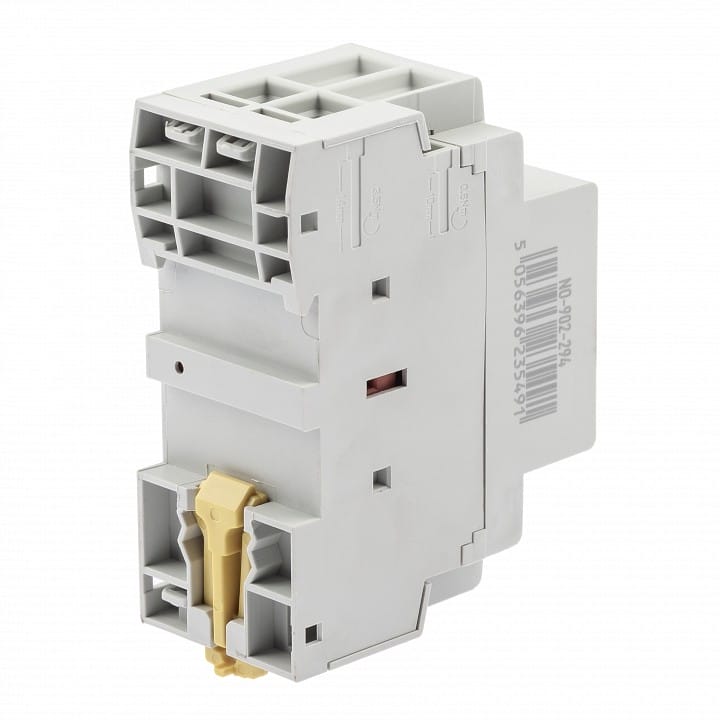

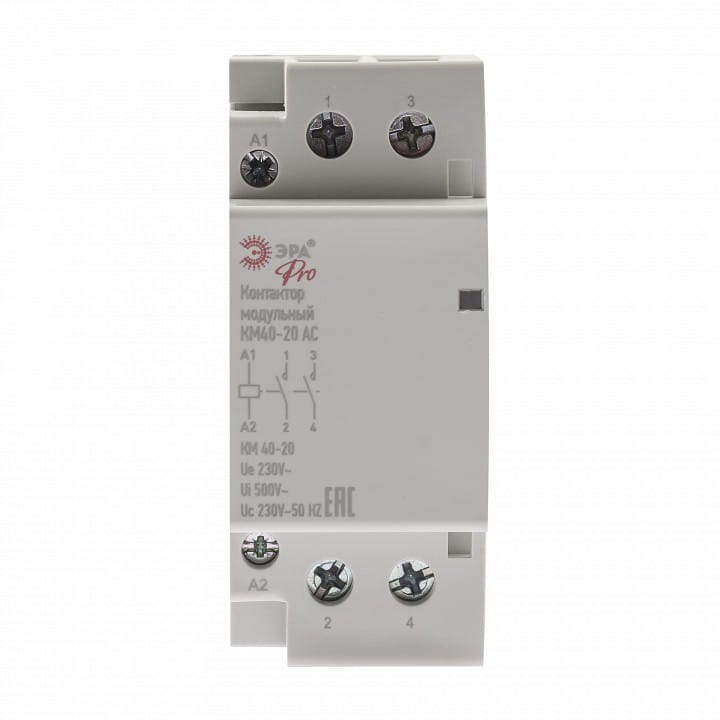

Контактор — модуль управления нагрузкой по сигналу: включает/отключает линии (тёплый пол, котёл, освещение, насос) от таймера, терморегулятора, реле или умного дома. Через контактор коммутируется большая нагрузка без износа выключателей и автоматов (тысячи циклов). Контакторы Эра и Werkel в разделе — одно-, двух- и трёхмодульные, под разные токи. Примеры: тёплый пол по расписанию, уличное освещение по датчику, котёл от термостата. Управляющий сигнал — от слаботочного устройства (24 В/220 В — по модели).

Можно ли собрать щиток самостоятельно?

Сборка щитка — работа для электрика: ошибки в схеме (перегруз фаз, неверные номиналы, отсутствие УЗО) опасны. Самостоятельно допустимо: выбрать корпус и модули по проекту, установить корпус, закрепить модули на DIN-рейку (без подключения). Подключение вводного кабеля, гребёнок и проверку доверьте специалисту с допуском. После сборки — протокол проверки и схема. Не экономьте на электрике: щиток — узел, от которого зависит вся квартира. Консультанты Pletora помогут подобрать корпус и модули по вашей схеме.
