Устройства защитного выключателя

Устройства защитного отключения: защита жизни и проводки

Подраздел «Устройства защитного выключателя» в разделе электрических щитков Pletora — устройства защитного отключения (УЗО), 61 модель для квартирных и домовых щитков. УЗО — модуль, который отключает линию при утечке тока: повреждённая изоляция кабеля, вода на розетке, касание фазы — разница токов «фаза-ноль» превышает порог (10–300 мА), и УЗО разрывает цепь за 0,03–0,3 секунды. Это защита от поражения электрическим током и от пожаров, вызванных утечками (тлеющая проводка). В современном щитке УЗО обязательно: ПУЭ требует защиту розеточных линий жилых помещений. Подраздел — ключевая защита домашней сети; автоматы и корпуса — в смежных разделах каталога. Консультанты Pletora помогут подобрать УЗО — 8-800-201-42-32, доставка по России.

Параметры УЗО

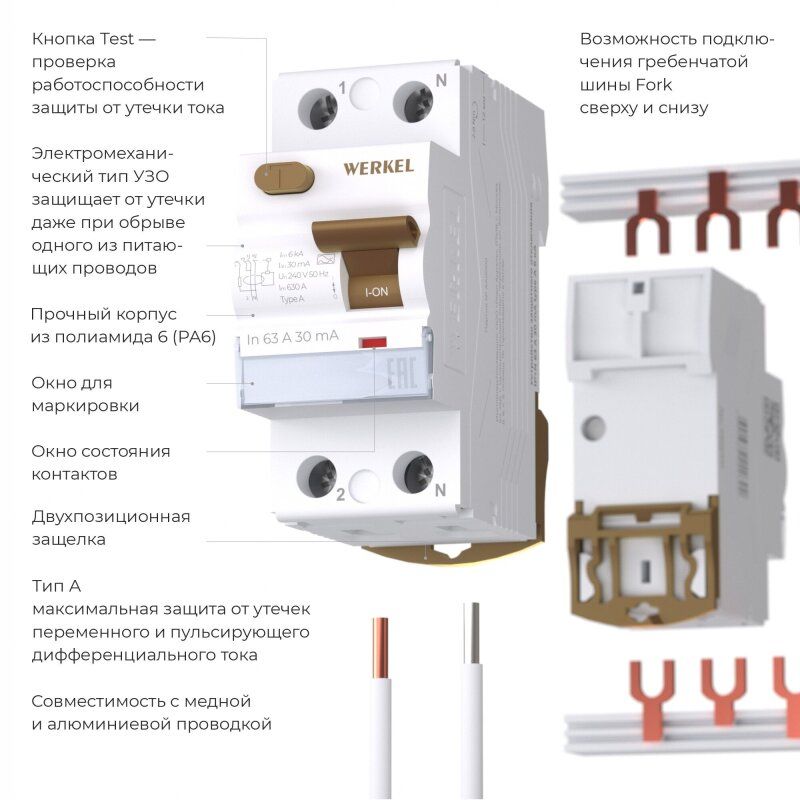

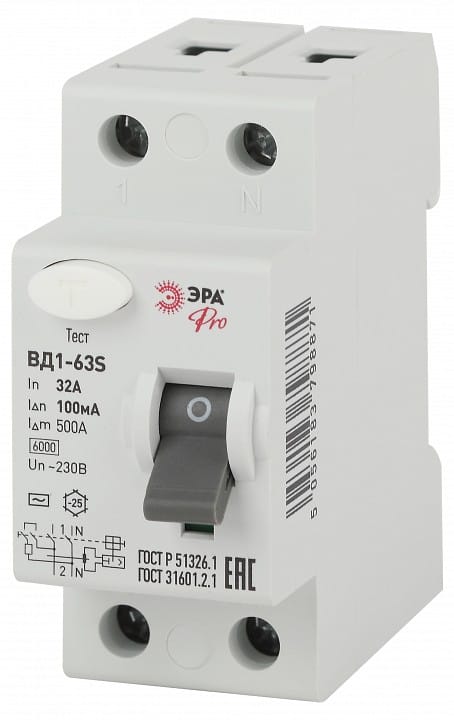

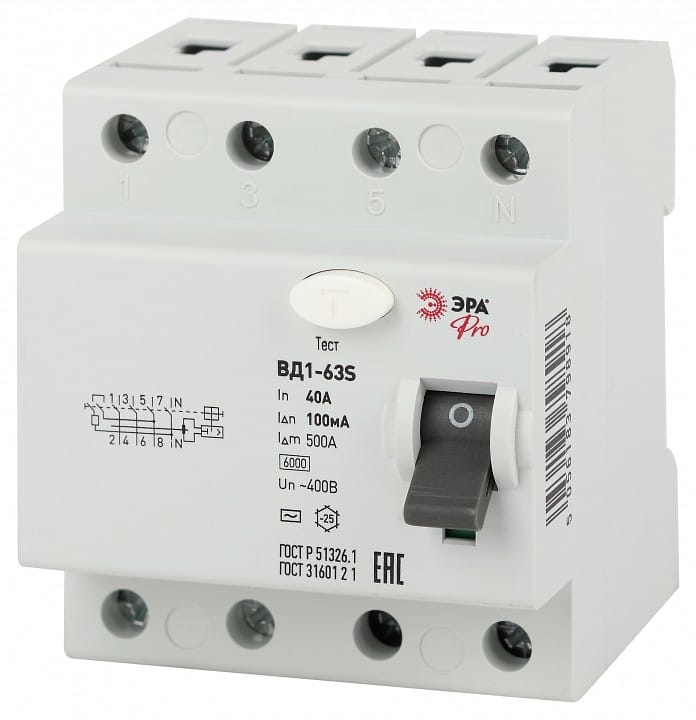

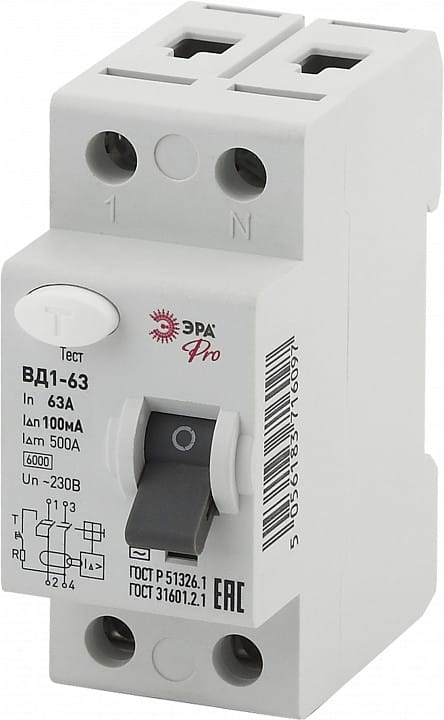

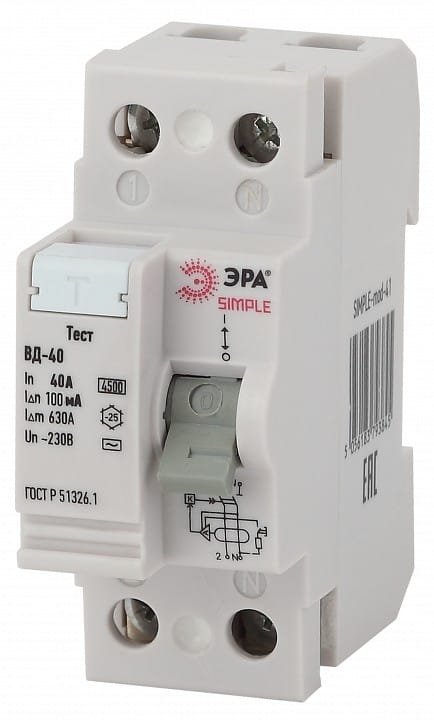

УЗО в разделе — модули на DIN-рейку для щитков: номиналы 16–63 А, токи утечки 10–300 мА, однофазные (2 полюса) и трёхфазные (4 полюса). Выбор тока утечки: 10 мА — для влажных зон и детских (максимальная чувствительность); 30 мА — стандарт защиты людей в жилых розеточных линиях; 100–300 мА — противопожарные УЗО на вводе (защита проводки, не людей). Тип УЗО: AC — для переменных утечек (базовая защита); A — для импульсных утечек (техника с электроникой: стиральные машины, индукционные плиты — рекомендуется); B — для постоянных утечек (электромобили, солнечные панели). Схема щитка: вводное УЗО 100–300 мА (пожарное) + групповые УЗО 30 мА (розетки, ванная) + автоматы на линиях; либо диффавтоматы (УЗО+автомат в одном модуле) на каждую линию. УЗО не защищает от перегрузки и КЗ — в паре с автоматом (или диффавтомат). Установка: на DIN-рейку, фаза и ноль — через УЗО (схема на корпусе); проверка — кнопкой «тест» раз в месяц. Маркировка номинала и типа — на корпусе. Качество: брендовые УЗО (Эра, Werkel, IEK-аналоги) с гарантией срабатывания в заявленный диапазон.

Как выбрать УЗО

Определите задачу: защита людей в розеточных линиях — УЗО 30 мА тип A (рекомендуется для современной техники) или AC; влажные зоны (ванная, улица) — 10 мА; противопожарная защита ввода — 100–300 мА; трёхфазный ввод — 4-полюсное УЗО. Номинал: УЗО выбирается на ступень выше автомата группы: автомат 16 А — УЗО 25–40 А; автомат 25 А — УЗО 40 А (УЗО не должно отключаться от перегрузки раньше автомата). Тип: A — для техники с импульсными блоками (стиральные, индукционные плиты, LED-драйверы с ШИМ); AC — для простых цепей; при смешанной нагрузке — A. Селективность: вводное УЗО 100–300 мА + групповые 30 мА — при утечке сработает групповая, вводное останется (защита всей квартиры не гаснет). Схема подключения: однофазная сеть — 2 полюса; проверьте совместимость с автоматами (ширина 2–4 модуля). Бренд: сертифицированные УЗО с кнопкой «тест» и индикацией. Проект щитка доверьте электрику: неверный подбор УЗО (завышенный ток утечки, тип AC вместо A) снижает защиту. Консультанты Pletora помогут подобрать УЗО по схеме.

Установка и проверка

Установка: обесточьте ввод; закрепите УЗО на DIN-рейку (защёлка); подключите по схеме на корпусе: фаза и ноль линии — через УЗО (вход сверху, выход снизу), ноль группы — отдельной шиной после УЗО (смешение нулей групп — ошибка: УЗО будет ложно срабатывать); затяните клеммы. После сборки: включите ввод, проверьте каждое УЗО кнопкой «тест» — должно отключиться; проверьте нагрузку групп. Эксплуатация: тест кнопкой раз в месяц (механизм УЗО должен срабатывать); при отказе теста — замените УЗО. При срабатывании УЗО: найдите утечку (отключайте линии поочерёдно, проверяйте приборы и влажные зоны), устраните, включите. Не отключайте УЗО «насовсем» при ложных срабатываниях — устраните причину (часто — смешение нулей, старая проводка с повреждённой изоляцией, приборы с утечкой). Срок службы — 10–15 лет; электроника УЗО деградирует — при возрасте заменяйте. Утилизация — электронный лом.

Чек-лист: УЗО

• Ток утечки: 30 мА (люди), 100–300 мА (пожар).
• Тип A для техники с электроникой.
• Номинал на ступень выше автомата.
• Полюса: 2 (1ф) или 4 (3ф).
• Тест кнопкой раз в месяц.

Частые вопросы

Обязательно ли ставить УЗО в квартире?

По ПУЭ — да, для розеточных линий жилых помещений: защита от поражения током и пожара от утечек обязательна. В новостройках УЗО/диффавтоматы входят в стандартную сборку щитка. В старых квартирах без УЗО — модернизация щитка: групповые УЗО 30 мА (тип A) на розетки + вводное 100–300 мА. Исключения (без УЗО допустимы) — освещение при определённых условиях, но современная практика — защита всех групп. УЗО спасает жизнь при касании фазы и предотвращает пожары от тлеющей проводки: экономия на нём неоправдана.

Чем УЗО отличается от диффавтомата?

УЗО защищает только от утечек тока; от перегрузки и КЗ его защищает парный автомат (УЗО + автомат на линии = 2 устройства). Диффавтомат — УЗО и автомат в одном модуле: защита от утечек + перегрузок + КЗ. Диффавтоматы экономят место в щитке (1 модуль шире УЗО, но без отдельного автомата) и упрощают монтаж; УЗО + автомат дешевле при групповой схеме (одно УЗО на несколько автоматов). Выбор: групповое УЗО (30 мА) + автоматы — экономично; диффавтомат на каждую линию — удобнее диагностика (сработал конкретный диффавтомат).

Почему УЗО выбивает без причины?

Ложные срабатывания: смешение нулей групп (ноль линии подключён к общей шине до УЗО — проверьте схему: ноль группы — отдельной шиной после УЗО), старая проводка с повреждённой изоляцией (микроутечки — ищите линию отключением), приборы с естественной утечкой (старые ЭПРА, нагреватели во влажных зонах — 10 мА УЗО может срабатывать от суммы утечек), импульсные помехи (гроза, мощная техника — тип AC срабатывает на импульсы: ставьте тип A). Устраняйте причину, а не отключайте УЗО: защита без УЗО — риск. При систематических срабатываниях — диагностика электриком (замеры утечек мегаомметром).

Какой ток утечки выбрать: 10, 30 или 300 мА?

30 мА — стандарт защиты людей (розеточные линии жилья): порог безопасен для человека (нефибрилляционный) и не срабатывает от фоновых утечек. 10 мА — для влажных зон (ванная, детская, улица): максимальная чувствительность, но возможны ложные срабатывания на длинных линиях. 100–300 мА — противопожарные УЗО на вводе: защита проводки от возгорания (не людей) — ставятся до групповых 30 мА (селективность). Схема: ввод 100–300 мА + группы 30 мА (влажные — 10 мА). Не ставьте 300 мА в розеточную линию вместо 30 мА — человек не защищён.

Как часто проверять УЗО?

Кнопкой «тест» — раз в месяц: при нажатии УЗО должно отключиться (имитация утечки). Не сработало — механизм или электроника вышли из строя: замените УЗО (ремонт нецелесообразен). Полную проверку (замер тока срабатывания и времени) — раз в 1–2 года приборами (электрик). Срок службы УЗО — 10–15 лет: электронные компоненты деградируют; после 10 лет замените профилактически. Проверяйте также после гроз и скачков (удар по электронике). Тест — 5 секунд: регулярная проверка гарантирует, что защита сработает в нужный момент.
