Контакторы модульные

Контакторы модульные: автоматическое управление нагрузками

Подраздел «Контакторы модульные» в разделе электрических щитков Pletora — модульные контакторы Эра и Werkel: одно-, двух- и трёхмодульные (16 моделей) для управления нагрузками в щитке. Контактор — коммутационный аппарат: он включает и отключает силовую цепь по сигналу управления — от таймера, терморегулятора, реле освещённости, датчика или контроллера умного дома. Через контактор управляют тёплым полом, котлом, насосом, уличным освещением, вентиляцией и другими нагрузками: слаботочный сигнал автоматики коммутирует мощную цепь без износа выключателей. Контактор рассчитан на сотни тысяч циклов — в отличие от автомата (коммутация для него — аварийный режим). Подраздел — «исполнительные руки» автоматизации в щитке. Консультанты Pletora помогут подобрать контактор — 8-800-201-42-32, доставка по России.

Параметры контакторов

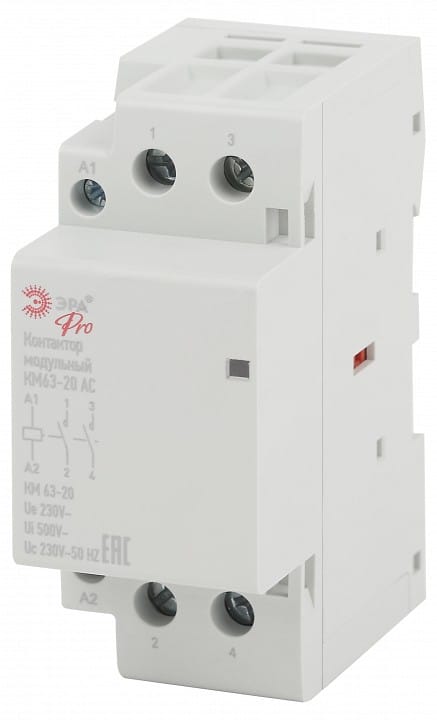

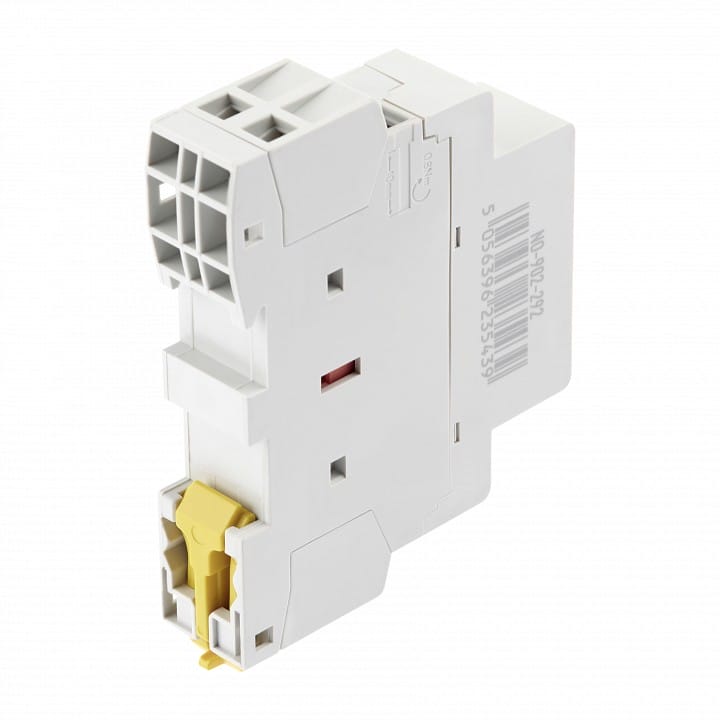

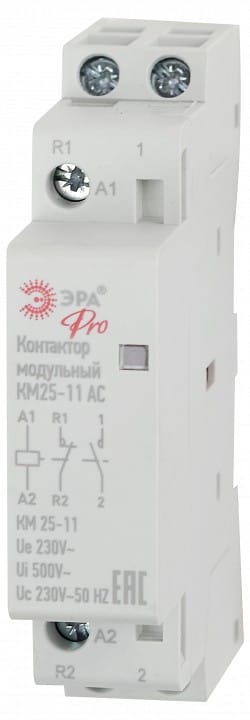

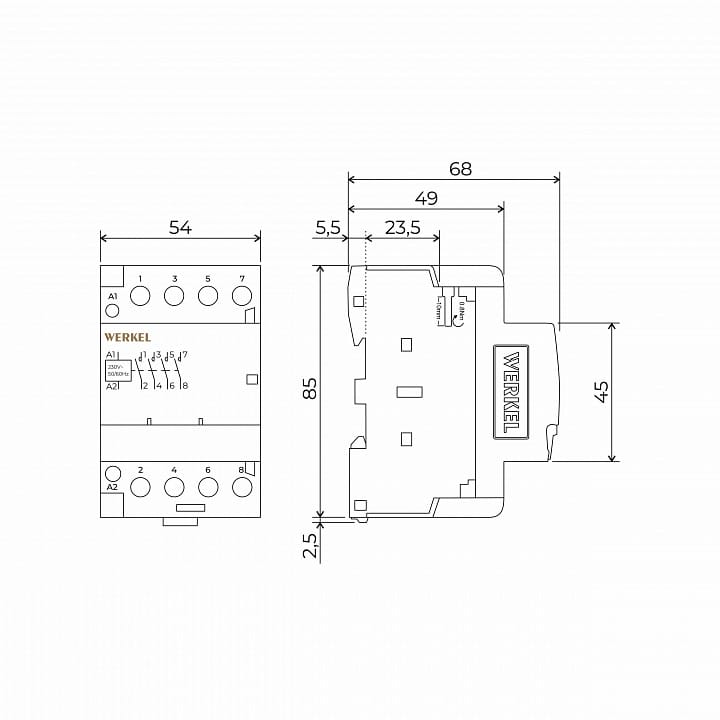

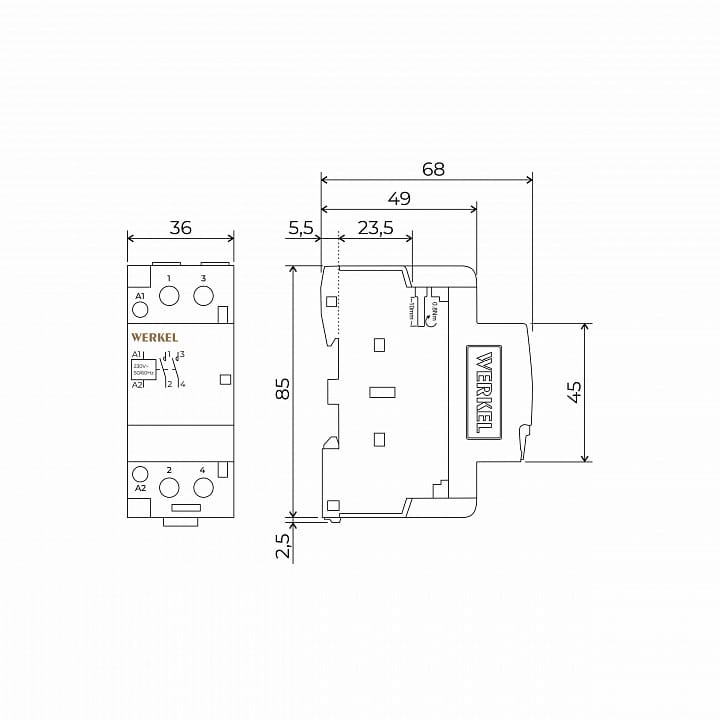

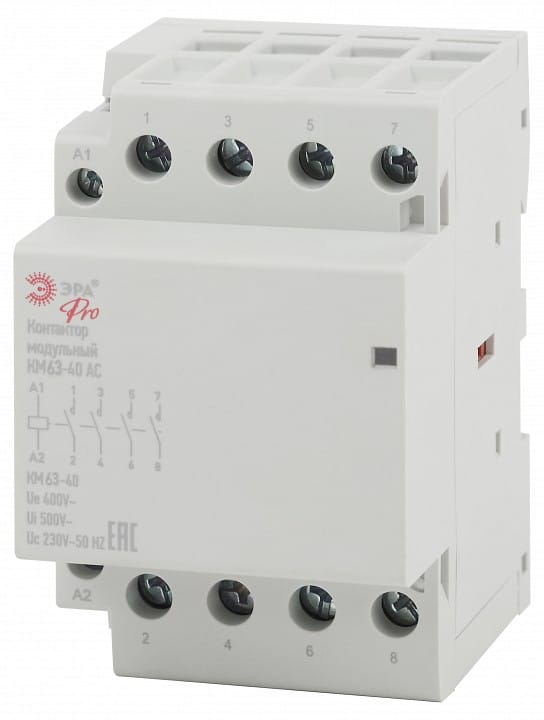

Модульные контакторы Эра (9 моделей) — линейка для щитков: однофазные и трёхфазные модели на токи 16–63 А, с катушками управления 12/24/220 В. Werkel — одномодульные (3), двухмодульные (2) и трёхмодульные (2) контакторы компактных серий. Конструкция: корпус на DIN-рейку, силовые контакты (вход-выход) и катушка управления; при подаче напряжения на катушку контакты замыкаются — нагрузка включается. Управление: катушка 220 В — напрямую от выключателя/таймера с реле; катушка 12/24 В — от контроллеров умного дома и слаботочных датчиков (безопасное напряжение управления). Применение: тёплый пол (включение по терморегулятору), котёл и насос (по автоматике), уличное освещение (по реле освещённости/таймеру), вентиляция (по датчику влажности), зоны освещения (по сценариям умного дома). Контакторы коммутируют нагрузку без дуги на выключателях и без износа автоматов; ресурс — 100–300 тыс. циклов. Индикация: светодиод состояния катушки у части моделей; ручной тест-рычаг. Установка: на DIN-рейку щитка; силовая цепь — через контакты, цепь управления — на катушку. Схема подключения — на корпусе.

Как выбрать контактор

Определите нагрузку: ток потребителя (мощность / 220 В + запас 20%) — тёплый пол 3 кВт = 13,6 А + запас — контактор 20–25 А; котёл 6 кВт — 27 А + запас — 40 А; насос 1,5 кВт — 10 А — 16 А. Число фаз: однофазная нагрузка — 1P (1 модуль+); трёхфазная (котёл, насос) — 3P (3–4 модуля). Катушка: 220 В — простое управление (выключатель, таймер с релейным выходом); 12/24 В — умный дом, слаботочные контроллеры; 24 В безопаснее для цепей управления. Контакты: NO (нормально открытый) — нагрузка включается по сигналу; NC — выключена по сигналу (аварийная вентиляция); доп. контакты — для сигнализации состояния. Место: ширина 1–3 модуля — учитывайте в схеме щитка. Ресурс: для частых переключений (тёплый пол, вентиляция) — контакторы с ресурсом от 100 тыс. циклов. Селективность с автоматом: автомат на линию — по току кабеля; контактор — по току нагрузки (не выше автомата). Управление от терморегулятора: сверяйте выход терморегулятора (реле/симистор) с катушкой контактора. Проект доверьте электрику: ошибки в схеме управления опасны.

Установка и эксплуатация

Установка: обесточьте щиток; закрепите контактор на DIN-рейку; подключите силовую цепь (фаза через контакты контактора к нагрузке, ноль — напрямую или через контактор для 2P); подключите катушку управления (220 В — от автомата управления; 12/24 В — от контроллера); затяните клеммы. Проверка: подайте сигнал управления — контактор должен щёлкнуть и включить нагрузку; проверьте ручным рычагом (у моделей с тестом). Эксплуатация: контакторы не обслуживаются (ресурс — сотни тысяч циклов); при гудении катушки — проверьте напряжение управления (низкое — дребезг); при подгорании контактов (частые включения мощной нагрузки) — замените контактор. Пыль в щитке чистите раз в год. При срабатывании автомата линии — ищите перегруз/КЗ в нагрузке, не в контакторе. Схему управления (какой датчик/таймер ведёт на какой контактор) — подпишите на дверце щитка. Запасной контактор той же модели — быстрая замена.

Чек-лист: контактор

• Ток нагрузки с запасом 20%.
• Число фаз: 1P или 3P.
• Катушка: 220 В или 12/24 В.
• Тип контактов NO/NC.
• Ресурс под частоту включений.

Частые вопросы

Зачем нужен контактор, если есть автомат?

Автомат — защита: он отключает линию при перегрузке и КЗ; использовать его для регулярного включения/выключения нагрузки нельзя — контакты автомата не рассчитаны на частые коммутации и подгорают. Контактор — управление: включает/отключает нагрузку по сигналу автоматики (таймер, терморегулятор, умный дом) тысячи раз без износа. Схема: автомат (защита) — контактор (коммутация) — нагрузка. Контактор берёт на себя циклы включений, автомат остаётся защитой. Для ручного ежедневного включения мощной нагрузки (котёл, тёплый пол) контактор обязателен.

Какой контактор нужен для тёплого пола?

Тёплый пол 2–3 кВт (однофазный): ток 9–14 А + запас — контактор 20–25 А, 1P, катушка по терморегулятору. Терморегулятор тёплого пола имеет релейный выход (обычно до 16 А) — мощный пол (от 3,5 кВт) или несколько зон подключаются через контактор: терморегулятор управляет катушкой, контактор коммутирует нагрузку. Катушка 220 В — если терморегулятор коммутирует фазу; 24 В — для низковольтных систем. Схема: автомат — контактор — пол; терморегулятор — катушка. Проверяйте совместимость выхода терморегулятора с катушкой.

Чем катушка 220 В отличается от 24 В?

Катушка 220 В управляется напрямую от сети: выключатель, таймер с реле, терморегулятор коммутируют фазу на катушку — просто и без доп. питания. Катушка 12/24 В — низковольтное управление: контроллеры умного дома, слаботочные датчики и реле управляют катушкой безопасным напряжением; нужен блок питания 12/24 В для цепи управления. 24 В предпочтительнее в системах автоматизации (безопасность, совместимость с контроллерами); 220 В — для простых схем. Не подавайте 220 В на катушку 24 В — сгорит; и наоборот — не сработает.

Можно ли контактором управлять освещением?

Да: контактор коммутирует группы освещения по сценариям — уличное освещение по реле освещённости или таймеру, освещение двора по датчику движения, зоны дома по расписанию умного дома. Для мощных линий (прожекторы, архитектурная подсветка) контактор снимает нагрузку с выключателей и реле. Управление — катушка от контроллера/таймера; силовая цепь — через контакты. Для диммируемого освещения контактор не подходит (нужен диммер) — контактор только вкл/выкл. Ресурс контактора — сотни тысяч включений: уличный свет по таймеру — десятилетия работы.

Почему гудит катушка контактора?

Гудение катушки — дребезг якоря: причина — пониженное напряжение управления (катушка 220 В при напряжении сети ниже 200 В), переменный ток катушки (гул 50 Гц — норма, сильный гул — неисправность), загрязнение магнитной системы (пыль между якорем и сердечником — прочистите), перекос при монтаже. Слабый гул 50 Гц у AC-катушек — допустим; сильный дребезг греет катушку и сокращает ресурс. Проверьте напряжение на катушке (должно быть в пределах +10/−15% номинала); при постоянном сильном гуле — замените контактор. DC-катушки (24 В пост.) не гудят.
