Щитки

Щитки: корпуса для защиты домашней сети

Подраздел «Щитки» в разделе электрических щитков Pletora — корпуса распределительных щитков: навесные (87 моделей), накладные (70), встраиваемые (37) и напольные (7). Щиток — короб с DIN-рейкой, в котором монтируются автоматы, УЗО и контакторы: он защищает модули от пыли и касаний, организует проводку и определяет удобство обслуживания. Выбор корпуса — тип монтажа, число модулей и условия помещения: от навесного на даче до встраиваемого в дизайнерской прихожей. Подраздел — «оболочка» электрощита: модули (автоматы, УЗО, контакторы) подбираются отдельно и устанавливаются на DIN-рейку корпуса. Консультанты Pletora помогут подобрать щиток — 8-800-201-42-32, доставка по России.

Типы корпусов

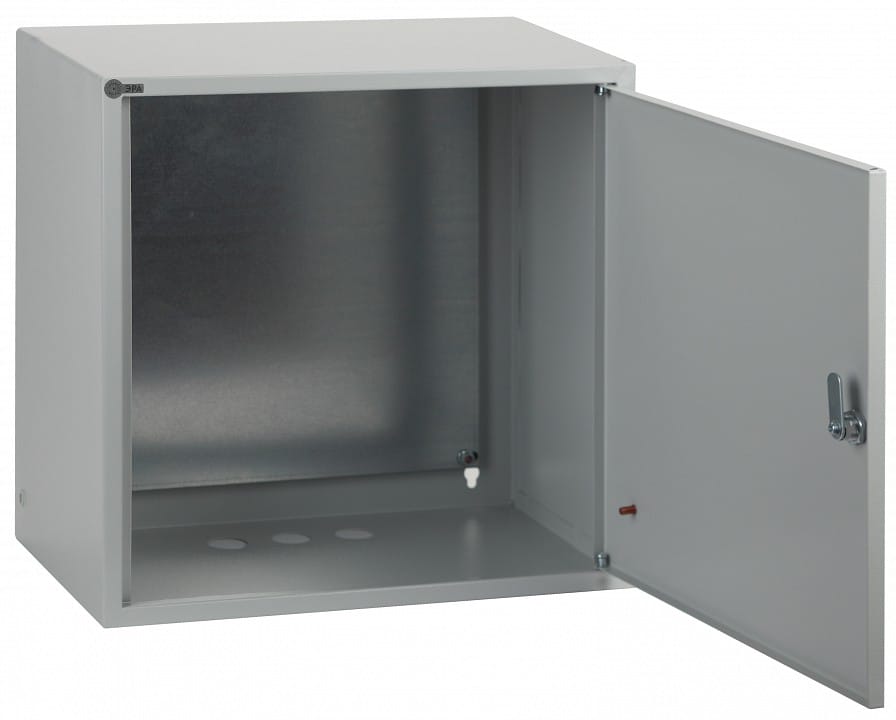

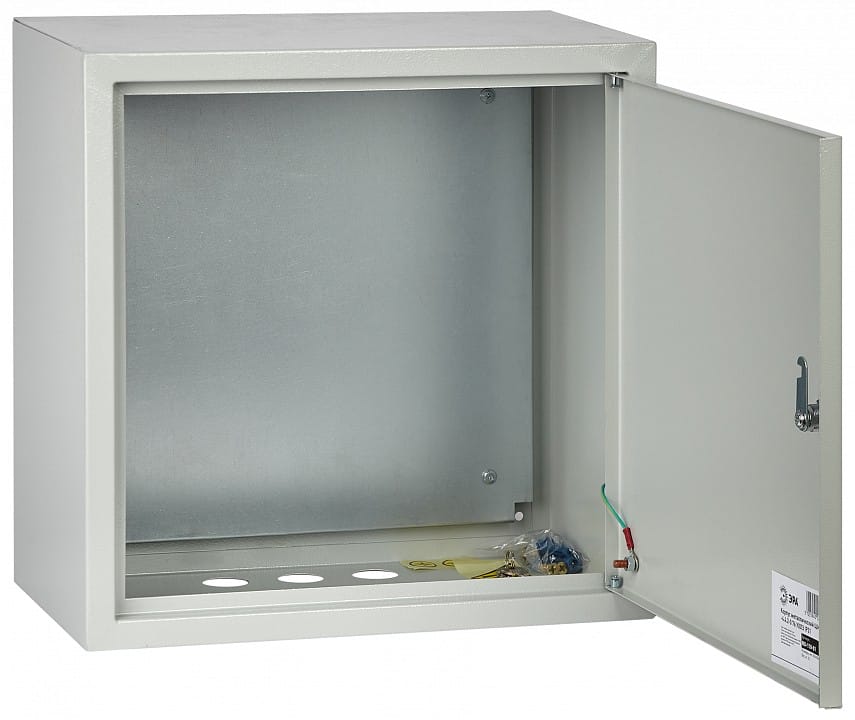

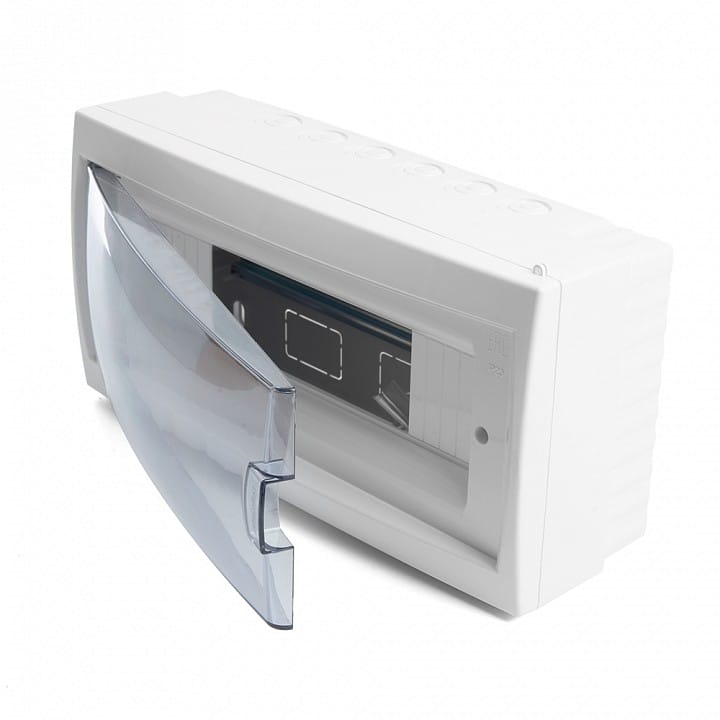

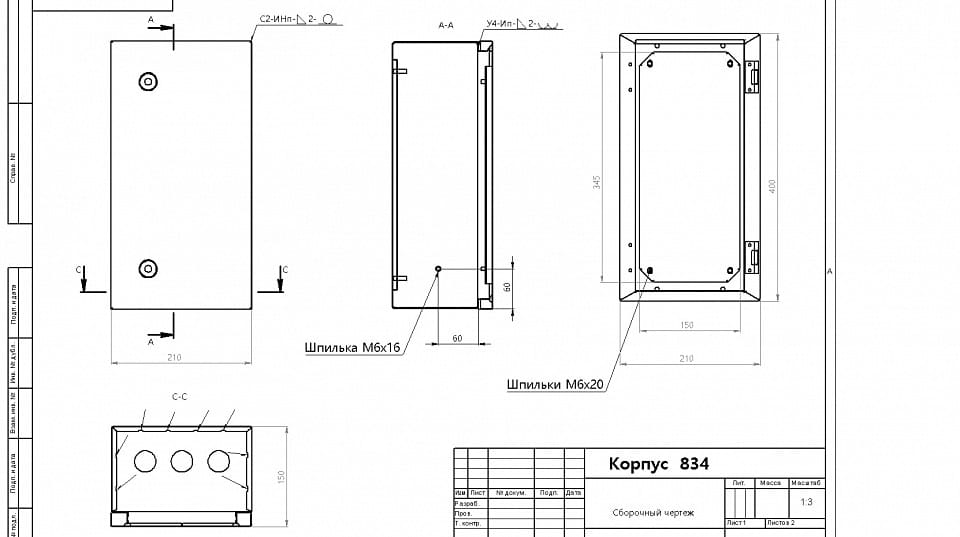

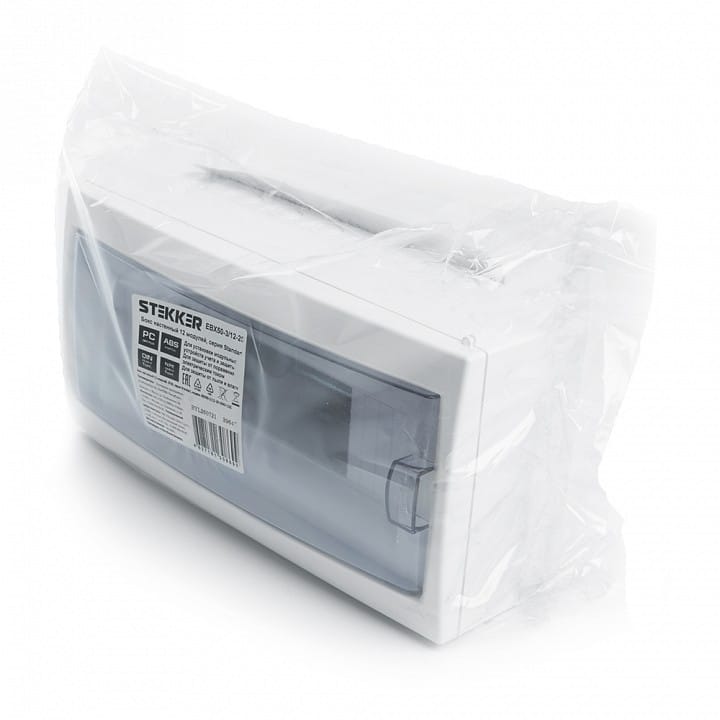

Навесные щитки — корпуса на кронштейнах для монтажа на готовую стену: не требуют ниши, устанавливаются за час; выбор для дач, гаражей, мастерских и помещений с уже готовой отделкой. Накладные — классика квартир: крепятся на поверхность (дюбели), дверца открывается для доступа к автоматам; удобны при замене старого щитка без штробления. Встраиваемые — корпуса для ниш: утапливаются заподлицо со стеной, закрываются дверцей в цвет интерьера; стандарт новых квартир и дизайнерских ремонтов (ниша готовится до штукатурки). Напольные — шкафы для щитовых, производства и больших объектов (много модулей, отдельностоящая установка). Конструкция: металлический или пластиковый корпус, DIN-рейка (в комплекте или съёмная), дверца (глухая/прозрачная) с замком, сальники/заглушки для кабелей, монтажные уши. Число модулей — от 4 до 72+: от мини-щитка одной линии до главного щита дома. Степень защиты: IP31–IP40 для сухих помещений, IP54–IP65 для улицы, гаражей и влажных зон. Корпуса подбираются под схему: число автоматов + запас 20–30%.

Как выбрать корпус щитка

Посчитайте модули по схеме: линейные автоматы (по 1 модулю), УЗО (2–4), вводной автомат (1–4), контакторы (1–3) — суммируйте и добавьте запас 20–30% на расширение. Тип монтажа: новостройка/ремонт с оштукатуриванием — встраиваемый (ниша до отделки); готовые стены — накладной или навесной; техпомещение — навесной; большое хозяйство — напольный шкаф. Материал: металл — прочный, с заземлением корпуса; пластик — лёгкий, дешевле, диэлектрик. Дверца: прозрачная — видно индикацию автоматов; глухая — эстетика; с замком — защита от детей и посторонних. IP: сухие жилые — IP31–IP40; улица, гараж, баня — IP54+; для уличной установки — IP65 с уплотнителями. Размеры: сверьте глубину ниши (встраиваемый: 80–120 мм) и место на стене (накладной). Кабельные вводы: сверху/снизу — по подводке. Сборка: DIN-рейка в комплекте; автоматы, УЗО и контакторы — из каталога электроустановки. Для квартиры — 12–24 модуля; дома — 24–48. Проект щитка доверьте электрику: корпус подбирается после расчёта схемы.

Монтаж корпуса

Навесной: разметьте кронштейны, закрепите дюбелями (бетон) или саморезами (дерево), повесьте корпус, выровняйте. Накладной: снимите дверцу и DIN-рейку (удобнее монтаж), разметьте отверстия, закрепите, верните рейку. Встраиваемый: установите корпус в нишу на монтажные уши/раствор — заподлицо с будущей штукатуркой; заведите кабели через сальники до заливки. Напольный: закрепите на полу/стойке. После установки корпуса: смонтируйте модули на DIN-рейку по схеме, подключите (электрик), подпишите автоматы, закройте дверцу. Уход: раз в год — осмотр на пыль и влагу (протрите корпус), проверка УЗО кнопкой «тест», подтяжка клемм; при нагреве дверцы — перегруз: проверьте схему. Свободные модули закрывайте заглушками. При расширении — устанавливайте автоматы в запасные модули без замены корпуса. Схему щитка храните на внутренней стороне дверцы.

Чек-лист: корпус щитка

• Число модулей с запасом 30%.
• Тип монтажа под помещение.
• Материал и IP.
• Дверца с замком.
• Кабельные вводы по подводке.

Частые вопросы

Какой щиток нужен для квартиры в новостройке?

Встраиваемый (ниша в стене) на 16–24 модуля: вводной автомат 2–4, УЗО на группы 2–4, линейные автоматы 6–10, запас 20–30%. Ниша готовится до штукатурки: корпус выставляется заподлицо с будущей стеной (глубина ниши — по корпусу + запас). Металлический корпус с заземлением — стандарт. Дверца — по дизайну (глухая или прозрачная). Точное число модулей — по проекту электрики; в новостройках часто приходит «сборка под ключ» от застройщика — проверьте запас модулей.

Чем навесной щиток отличается от накладного?

Оба крепятся на поверхность стены, но навесной — на кронштейны/уши с зазором от стены (кабели заводятся сзади), накладной — вплотную к поверхности с вводами сверху/снизу/сзади. Навесные часто больше (шкафы), используются в техпомещениях; накладные — компактнее, типичны для квартир. Для дачи и гаража с открытой проводкой удобнее навесной (кабель за корпусом); для квартиры с готовыми стенами — накладной. Выбор по месту и способу подводки кабелей.

Какой IP нужен щитку?

Сухие жилые помещения — IP31–IP40 (защита от пыли и касаний). Влажные и уличные — IP54–IP65: гараж без отопления, навес на улице, баня (в сухой зоне) — корпус с уплотнителями защищает модули от конденсата и брызг. Для полностью открытой улицы — IP65 (струи воды). Не ставьте щиток IP31 в неотапливаемом гараже: конденсат убьёт модули. Для квартирного щитка в прихожей достаточно IP31–IP40; дверца добавляет защиту от пыли.

Можно ли расширить щиток потом?

Да, если при выборе заложен запас модулей: новые автоматы устанавливаются на свободные места DIN-рейки, линии подключаются к ним. Запас 20–30% — стандарт: новые линии (кондиционер, электрокар, мастерская) подключаются без замены корпуса. Если модули закончились — варианты: компактные автоматы (1 модуль вместо 2), замена УЗО на диффавтоматы (экономят место), вынос части линий в дополнительный щиток. При проектировании закладывайте запас — корпус с запасом дешевле замены.

Почему греется дверца щитка?

Нагрев дверцы — признак перегрузки или плохих контактов внутри: проверьте суммарную нагрузку (автомат должен отключать перегруз — если греется, номинал завышен или контакт ослаб), подтяните винтовые клеммы автоматов и УЗО (ослабшие контакты греются), проверьте гребёнку (фаза) на нагрев. Причина может быть в вводном кабеле (малое сечение). Горячий щиток опасен: обесточьте, найдите и устраните причину, при необходимости — замените автомат на меньший номинал или увеличьте сечение. Вызовите электрика для диагностики.
