Поддоны для крышных радиальных вентиляторов

Поддоны для крышных радиальных вентиляторов: опора, которая бережёт кровлю

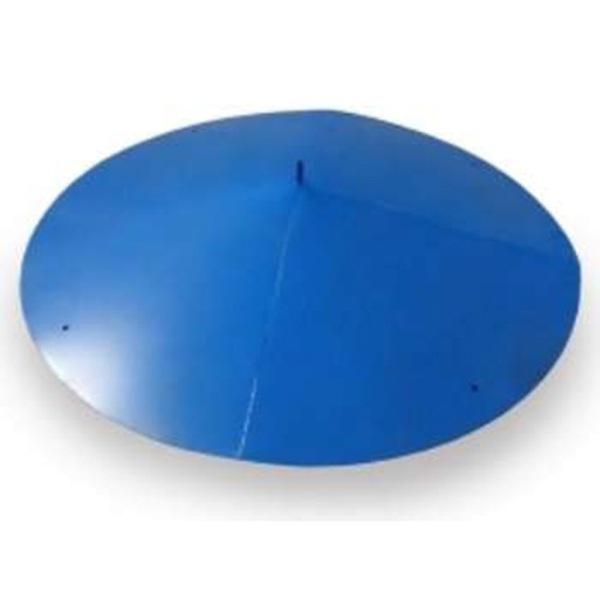

Раздел «Поддоны для крышных радиальных вентиляторов» в каталоге вентиляции Pletora — про нижнюю точку кровельного узла: опорную плиту с бортами, на которую сажают радиальный вентилятор. Поддон закрывает проём в кровле, принимает вес агрегата и распределяет его на несущую плиту, защищает узел от дождя и талой воды, а при грамотном исполнении — ещё и от конденсата и вибрации. Крышные радиальные вентиляторы стоят и в системах дымоудаления, и в подпоре, и в общеобменной вентиляции — в последнем случае по той же схеме монтируют и промышленные вентиляторы крышного типа. Поддон при этом должен соответствовать конкретной модели: диаметру фланца, массе, высоте агрегата. В разделе представлены исполнения под типовые ряды крышных радиальных вентиляторов — с бортами разной высоты, утеплением и комплектами крепежа.

Как выбрать поддон для крышного радиального вентилятора

Поддон — деталь простая, но ошибки в ней дороги: переделка кровельного узла стоит заметно больше самой детали. Начните с посадочного размера: фланец вентилятора должен лечь на поддон по всей окружности, без свисания и зазоров, иначе нагрузка пойдёт на крепёж, а не на плиту. Затем сверьте массу агрегата с допустимой нагрузкой поддона — для тяжёлых радиальных машин берите усиленные исполнения. Высота борта определяет защиту от воды: на плоской кровле лужи и талый снег не должны заливать фланец. Материал выбирайте по среде: оцинковка с полимерным покрытием — стандарт, нержавейка — для приморских зон и агрессивных производств. И не забывайте про вибрацию: между фланцем вентилятора и поддоном прокладывают виброизолирующие опоры, а соединение с воздуховодом ниже кровли отделяют гибкими вставками — тогда гул агрегата не побежит по перекрытиям верхних этажей.

Где применяется

Поддоны стоят на кровлях зданий с крышными радиальными вентиляторами: жилых высоток, где наверху размещают агрегаты дымоудаления коридоров; торговых и бизнес-центров с венткамерами на технических этажах; паркингов, где шахты выходят на кровлю или на открытые рампы; производственных корпусов. Схема узла везде одинакова: проём в перекрытии, поддон поверх кровельного ковра, вентилятор на поддоне, кожух или зонт сверху. Задача поддона — сделать так, чтобы многолетняя работа агрегата не разрушила кровлю: вода должна стекать, конденсат — уходить в дренаж, вес — распределяться на несущие конструкции, а не на утеплитель кровельного пирога. На этом фоне понятно, почему экономия на поддоне — плохая идея: замена протекающей кровли рядом с вентилятором обойдётся дороже самого вентилятора.

Чек-лист: покупка поддона для крышного вентилятора

• Посадочный диаметр совпадает с фланцем вентилятора, масса — с допустимой нагрузкой
• Высота борта и дренаж соответствуют типу кровли и снеговой нагрузке региона
• Материал выбран под среду: оцинковка с покрытием, нержавеющая сталь, жаростойкое исполнение
• Предусмотрены утепление и защита от конденсата для неотапливаемых объёмов
• В комплекте есть уплотнения по фланцу, крепёж и материалы для герметизации примыканий

Частые вопросы

Чем поддон отличается от монтажного стакана?

Поддон — опорная плита с бортами: он несёт вес крышного вентилятора и закрывает проём в кровле. Стакан — вертикальный патрубок: он поднимает вентилятор над основанием и соединяет его с шахтой или воздуховодом. Для крышных радиальных машин типичен именно поддон, а стакан чаще используют при канальном монтаже или когда агрегат нужно поднять над уровнем кровли. В сложных узлах элементы комбинируют, поэтому перед заказом полезно свериться с проектной схемой узла.

Нужен ли утеплённый поддон?

Если под поддоном — отапливаемое помещение или венткамера, а климат холодный, то да. Разница температур между тёплым воздухом внутри и холодным металлом поддона даёт конденсат, который капает вниз или увлажняет утеплитель кровельного пирога. Утеплённые исполнения с пароизоляцией решают проблему на стадии монтажа; добавить утепление позже, под уже стоящим вентилятором, неудобно и дорого. В южных регионах и на неотапливаемых чердаках достаточно простого исполнения.

Можно ли поставить вентилятор другого производителя на существующий поддон?

Только если совпадают посадочные размеры: диаметр фланца, расположение отверстий под крепёж и масса агрегата. Единого стандарта на посадочные кольца нет — каждый производитель задаёт свои типоразмеры, хотя в пределах одного завода модели обычно унифицированы. Перед заменой снимите размеры со старого узла или сфотографируйте фланец с линейкой и пришлите нам: поможем подобрать переходное кольцо или новый поддон, чтобы не переделывать кровлю.

Почему поддон нельзя заменить уголками на шпильках?

Заменить можно, но цена вопроса — кровля и безопасность крепления. Уголки передают точечные нагрузки на кровельный ковёр и утеплитель, который под весом вентилятора проседает; со временем появляются вмятины, трещины гидроизоляции и протечки. Поддон распределяет нагрузку по площади, закрывает проём по всей окружности и даёт герметичное примыкание. Для тяжёлых дымовых агрегатов, которые должны годами работать без вмешательства в кровлю, это не эстетика, а конструктивная необходимость.
