Защитные сетки для вентиляторов дымоудаления

Защитные сетки для вентиляторов дымоудаления: барьер для мусора и птиц

Раздел «Защитные сетки для вентиляторов дымоудаления» в каталоге вентиляции Pletora — про последний барьер на пути воздуха: сетку, которая закрывает устье вентилятора или шахты от мусора, листвы, птиц и грызунов. В системах дымоудаления сетка — не украшение: забитое устье снижает производительность, а птичье гнездо в шахте при пожаре становится лишним источником огня. Сетки ставят на всасывающие и выбросные отверстия осевых и радиальных дымовых вентиляторов, на оголовки шахт и на заборные решётки систем подпора. Такой же защитой комплектуют и общеобменные агрегаты: кровельные и канальные машины, включая промышленные вентиляторы, годами работающие на открытом воздухе, страдают от мусора не меньше дымовых. Выбирается сетка по размеру ячейки, форме и материалу — от оцинкованной проволоки до нержавеющей стали.

Как выбрать защитную сетку

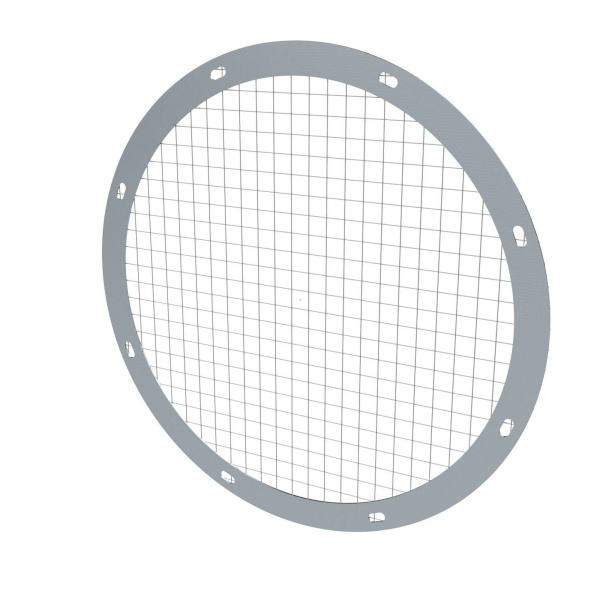

Главный параметр сетки — размер ячейки, и определяется он не эстетикой, а балансом: слишком мелкая ячейка задерживает больше мусора, но быстрее забивается и создаёт сопротивление; слишком крупная пропускает птиц и крупные предметы. Для дымоудаления, где производительность считается по секундам, даже 5–10 % потери сечения — это потерянные кубометры в самый ответственный момент. Типовой ряд — от 10×10 до 50×50 мм, для заборов подпора чаще берут мелкую ячейку. Материал: оцинкованная сталь — стандарт для кровли, нержавеющая — у моря, в агрессивных средах и там, где сетку не будут обслуживать годами. Для дымовых узлов сетка должна быть цельнометаллической: полимерное покрытие и пластик в потоке горячих газов недопустимы. Форма — под узел: круглая насадка надевается на патрубок вентилятора и фиксируется быстроразъёмными хомутами, прямоугольная крепится на каркас оголовка. Важно, чтобы сетка снималась: чистить её нужно минимум раз в год, а после сильных ветров — чаще.

Где применяется

Сетки стоят на выбросах крышных вентиляторов дымоудаления высотных домов, на оголовках шахт, выходящих на кровлю торговых центров и паркингов, на заборных устройствах подпора воздуха — там сетка защищает и вентилятор, и чистоту подаваемого потока. На период строительства сетки особенно важны: в недостроенные шахты залетает всё, что летает и сыплется, а очищать колодец шахты после окончания стройки — отдельное развлечение с альпинистами. Устья, расположенные у земли или на уровне двора, сетка защищает от листвы, пуха и случайных предметов, а заодно от птиц, которые облюбовывают тёплые вентиляционные каналы зимой. В жилых домах сетки на оголовках сборных вытяжных шахт предохраняют каналы от заселения птицами и от засорения — это частая причина жалоб на тягу в квартирах верхних этажей.

Чек-лист: покупка защитной сетки

• Форма и размер сетки соответствуют патрубку, шахте или решётке узла
• Ячейка выбрана с учётом баланса защиты и аэродинамического сопротивления
• Материал подходит для среды: оцинковка, нержавейка, жаропрочное исполнение
• Для дымовых узлов — цельнометаллическая конструкция без полимеров в потоке
• Сетка съёмная: предусмотрен доступ для чистки и осмотра

Частые вопросы

Нужна ли сетка, если на вентиляторе уже есть решётка?

Смотря что за решётка. Заводская решётка-жалюзи защищает от крупных предметов и направляет поток, но пропускает мелкий мусор, листья и пух, которые набиваются в лопасти и подшипниковые зоны. Сетка с ячейкой 10–25 мм ловит то, что проскакивает между ламелями. Если решётка уже стоит, оцените зазор: при ячейке крупнее 30 мм дополнительная сетка оправдана. В дымовых системах лучше перестраховаться: забитое колесо в момент пуска — это потерянная производительность именно тогда, когда она нужна больше всего.

Какая ячейка оптимальна для дымоудаления?

Универсального ответа нет — сетку считают вместе с решёткой по живому сечению. Практический ориентир: для выбросов на кровле ячейка 20–50 мм достаточно ловит листья и птиц, почти не создавая сопротивления; для заборных устройств подпора и решёток у земли берут 10–20 мм, чтобы не засасывать пух и мелкий мусор. Точное значение согласуйте с проектировщиком: он учтёт сетку в аэродинамическом расчёте сети.

Можно ли красить сетку из оцинковки?

Красить не рекомендуется: оцинкованная поверхность уже защищена, а краска по цинку держится плохо и начинает облазить через год-два, ухудшая вид и собирая мусор на шероховатостях. Если цвет важен, закажите сетку с полимерным покрытием заводского нанесения либо из нержавеющей стали — она не требует окраски вообще. В агрессивной среде — у моря, на химических производствах — обычная оцинковка с покраской худший вариант: на повреждённых участках коррозия идёт быстро.

Как часто нужно чистить защитные сетки?

Минимум раз в год, а в сезон листопада — дважды: до и после. На объектах у деревьев, пуха и строек — чаще, по факту загрязнения. Чистка простая: сетка снимается, промывается или продувается, проверяется на деформацию и коррозию. Если сетка несъёмная, чистят её на месте щёткой и пылесосом, но такая конструкция хуже: забитую сетку сложно отмыть, не снимая. При каждой чистке осматривайте и само устье — мусор скапливается не только на сетке, но и внутри патрубка.
