Стаканы монтажные для вентиляторов дымоудаления

Стаканы монтажные для вентиляторов дымоудаления: прочный фундамент аварийной системы

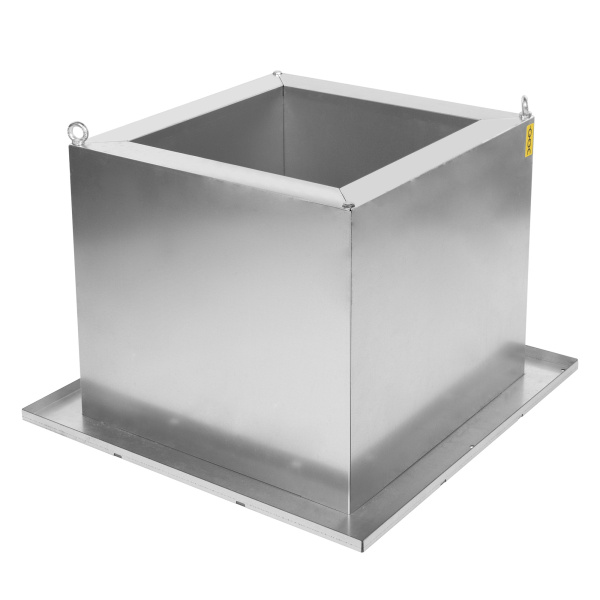

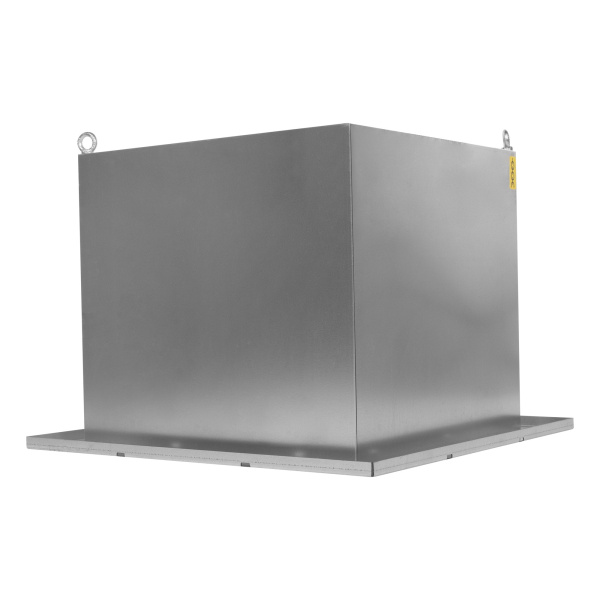

Раздел «Стаканы монтажные для вентиляторов дымоудаления» в каталоге вентиляции Pletora — про промежуточный узел, о котором вспоминают в последнюю очередь, хотя без него вентилятор не поставить. Монтажный стакан — это опорный патрубок между основанием (перекрытием, кровлей, площадкой) и корпусом вентилятора дымоудаления. Он задаёт посадочную высоту, распределяет вес агрегата и вибрацию на конструкцию, герметично соединяет вентилятор с трассой воздуховода и упрощает обслуживание: крышной агрегат можно снять со стакана для ревизии, не разбирая кровельный пирог. Стаканы выпускают круглого сечения под патрубки радиальных и осевых вентиляторов, с фланцами, утеплением и крепежом — в том числе в исполнениях для дымовой техники, где важны материалы и покрытия, способные годами работать на открытом воздухе. По сути, это та же опорная арматура, что применяется при установке промышленных вентиляторов на кровлях, — только под требования систем дымоудаления.

Как выбрать монтажный стакан

Стакан подбирают под три размера: диаметр или сечение присоединительного патрубка вентилятора, размер шахты или воздуховода, к которому он стыкуется, и высоту, на которую нужно поднять агрегат. Посадочный диаметр должен совпадать с фланцем вентилятора с точностью до миллиметра — расхождение в пару сантиметров заставит переделывать узел на месте. Круглые участки соединяются ниппелем и фиксируются быстроразъёмными хомутами — стандартный приём для канальных трасс, и стакан здесь не исключение. Материал выбирайте по среде: оцинкованная сталь с полимерным покрытием служит на кровле долго, но у моря и на агрессивных производствах лучше нержавейка. Утепление решает по климату: на холодном чердаке неутеплённый стакан собирает конденсат, который потечёт по воздуховоду вниз. И последнее — крепёж: стакан ставят на анкеры или шпильки в несущую плиту, а не «на герметик», иначе при первом сильном ветре узел поведёт, а герметизация лопнет.

Где применяется

Монтажные стаканы встречаются везде, где вентилятор дымоудаления стоит не в венткамере, а на открытом основании: на плоских кровлях жилых высоток, где дымовые агрегаты обслуживают коридоры и холлы; на кровлях торговых центров и паркингов; на технических этажах, где вентилятор поднимают над плитой, чтобы развести трассы. Стакан решает сразу несколько задач: поднимает корпус вентилятора над кровельным ковром — вода и снег не заливают фланцы; создаёт жёсткую опору, которая не передаёт вибрацию на перекрытие; оставляет доступ к узлу снизу для осмотра и ремонта. А вот в квартирах и небольших домах, где дымоудаления нет, никакие кровельные узлы не нужны: вытяжку кухонь и санузлов обслуживают вытяжные бытовые вентиляторы, монтируемые прямо в канал или стену. Разница наглядная: тяжёлая инженерия для здания против компактной бытовой техники для квартиры.

Чек-лист: проверка комплекта монтажного стакана

• Посадочный диаметр совпадает с присоединительным патрубком вентилятора дымоудаления
• Подобран переход на сечение шахты или воздуховода: круг-круг, квадрат-круг
• Материал и покрытие соответствуют условиям: кровля, море, агрессивная среда, холодный регион
• Утепление и защита от конденсата учтены для неотапливаемых объёмов
• В комплекте есть крепёж, уплотнения и схема герметизации примыканий к кровле

Частые вопросы

Чем монтажный стакан отличается от поддона для крышного вентилятора?

Стакан — вертикальный патрубок: он поднимает вентилятор над основанием, соединяет его с шахтой и задаёт посадочный размер. Поддон — плоская опорная плита с бортами под крышной радиальный вентилятор: он несёт вес агрегата, прикрывает проём в кровле и отводит воду. На практике узел может сочетать оба элемента: поддон как основание и стакан как переход на воздуховод. Уточняйте в описании позиции, что именно входит в комплект, — это избавит от двойного заказа.

Как герметизировать проход стакана через кровлю?

Проём под стакан вырезают по размеру, стакан выставляют по уровню и крепят анкерами к несущей плите. Примыкание кровельного ковра к корпусу выполняют фартуками и герметиками, совместимыми с покрытием кровли, либо штатными уплотнениями из комплекта. На эксплуатируемых кровлях дополнительно предусматривают гидроизоляционный слой поверх фланца. Если узел монтирует не профильная бригада, стоит пригласить кровельщика: именно на стыках стакана с ковром чаще всего появляются протечки.

Нужен ли утеплённый стакан в тёплом регионе?

Утепление решает не только проблему мороза, но и конденсата. Внутри стакана движется воздух, и на холодных стенках влага оседает даже при плюсовой температуре, если поверхность холоднее точки росы. Капли стекают вниз по воздуховоду, появляются ржавчина и подтёки. Для дымовых агрегатов, которые большую часть года стоят без работы, это особенно актуально: движение воздуха не просушивает узел. В тёплых регионах достаточно лёгкой изоляции, в холодных — полноценный контур с пароизоляцией.

Можно ли заменить вентилятор, не разбирая стакан?

Да, для этого стакан и делают. Вентилятор крепится к стакану фланцевым или ниппельным соединением, электрика — разъёмной клеммой. Чтобы заменить агрегат, достаточно отключить питание, снять крепёж и поднять вентилятор краном или талью; стакан и кровельный пирог остаются нетронутыми. При заказе нового вентилятора сверяйте посадочный диаметр со стаканом: у разных производителей типоразмеры могут не совпадать, и тогда переходник придётся заказывать отдельно.
