Системы автоматики

Системы автоматики: техника, которая управляет техникой

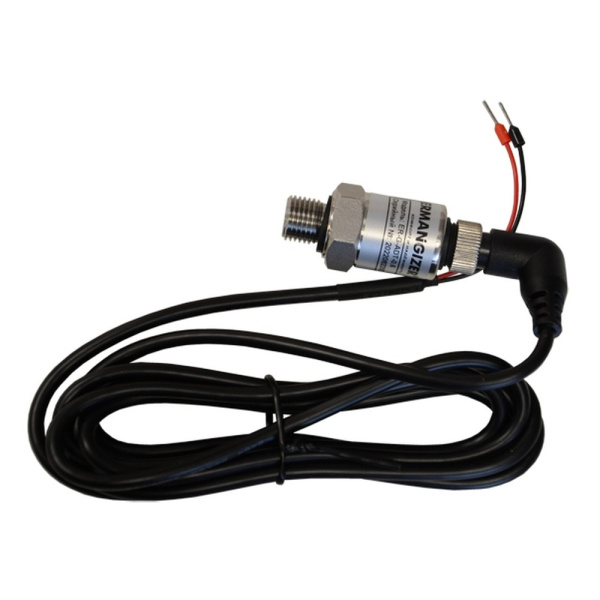

Раздел «Системы автоматики» в каталоге водоснабжения Pletora — это аппаратура КИПиА, которая собирает сигналы с датчиков, принимает решения и управляет насосами, клапанами и котлами без постоянного присутствия человека. В сердце системы — контроллер: он опрашивает датчики давления и температуры десятки раз в секунду, сравнивает показания с уставками и выдаёт команды исполнительным механизмам. Поддерживает давление в сети — включил насос, кончилась вода в баке — остановил и подал сигнал, температура упала — приоткрыл клапан. Уровень автоматизации растёт от простых релейных схем до шкафов с программируемыми контроллерами и диспетчеризацией, когда оператор видит состояние объекта на экране за сотни километров. Правильно построенная автоматика не только экономит электроэнергию и ресурс оборудования, но и не даёт аварии развиться до катастрофы.

Как выбрать систему автоматики

Начинают с задачи: что именно должна делать автоматика — поддерживать давление в водопроводе, управлять каскадом насосов, защищать насос от сухого хода или вести целую котельную. Чёткая постановка задачи определяет и состав, и сложность. Для одиночного насоса на даче достаточно реле давления с защитой от сухого хода; для насосной станции с несколькими агрегатами нужен контроллер с чередованием насосов и подсчётом моточасов; для объекта с диспетчером — шкаф с панелью оператора и каналом связи. Дальше — датчики и их стыковка с контроллером: универсальны аналоговые сигналы 4–20 мА, дискретные контакты проще, полевые шины сокращают кабельное хозяйство. Продумайте резервирование: питание контроллера дублируют источником бесперебойного питания, критичные команды — аппаратными цепями. Интерфейс оператора — местная панель или удалённый доступ — определяют по режиму работы объекта. Помните, что автоматика стоит ровно столько, сколько стоит её обслуживание: сложная система без обученного персонала и запчастей хуже простой, но исправной. Залог корректной работы — согласованные управляющие модули, подобранные под типы сигналов датчиков и мощности исполнительных устройств.

Где применяются системы автоматики

Автоматика пронизывает всё инженерное хозяйство: насосные станции водоснабжения и повышения давления, канализационные насосные установки, котельные и тепловые пункты, системы пожаротушения с автозапуском насосов, установки водоочистки с циклами регенерации фильтров. На объектах «без персонала» — удалённых скважинах, резервуарных парках, насосных на сетях — автоматика заменяет дежурного оператора, а диспетчеризация позволяет одному человеку вести десятки объектов. В производствах системы автоматики встраиваются в общую SCADA, передавая данные о расходе воды, давлении и работе насосов в цеховые системы учёта. Где бы ни работала автоматика, её задача одна: держать параметры в норме и вовремя сообщить о том, что требует вмешательства человека.

Чек-лист: заказ системы автоматики

• Сформулируйте задачу: регулирование, защита, учёт, диспетчеризация.
• Определите число и типы датчиков и исполнительных устройств.
• Выберите уровень: реле, локальный контроллер или SCADA.
• Предусмотрите резервирование питания и аварийные сигналы.
• Решите вопрос обслуживания: обучение, запчасти, удалённый доступ.

Частые вопросы

Что выбрать: релейную схему или контроллер?

Релейная схема хороша для одной-двух простых функций: включить насос по давлению, отключить по уровню. Она дёшева, понятна любому электрику и ремонтируется отвёрткой. Контроллер оправдан, когда логика усложняется: несколько насосов с чередованием, регулирование по ПИД-закону, архивы, связь с диспетчером. Современные контроллеры не дороже сложных релейных шкафов, а гибкость у них несопоставимо выше: алгоритм меняется программой, а не пайкой.

Как защитить насос от «сухого хода»?

Классика — реле давления на напорной линии с блокировкой при падении давления ниже уставки, дополненное реле протока, которое отключает насос, когда вода перестала течь. В скважинах ставят датчики уровня в кессоне или электроды в самой скважине. Надёжная схема объединяет два независимых признака: например, давление и проток — тогда ложное срабатывание одного канала не остановит подачу воды, а настоящий «сухой ход» не останется незамеченным.

Нужна ли диспетчеризация на небольшом объекте?

Если объект посещается раз в неделю — да, и она окупается быстро: уведомление об аварии на телефон позволяет приехать по делу, а не по плану. Современные GSM-модули и веб-интерфейсы стоят недорого и настраиваются за час. На объектах с персоналом диспетчеризация тоже полезна — она фиксирует параметры и снимает споры о том, кто и когда что отключил, а журнал событий помогает разбирать инциденты по фактам, а не по воспоминаниям.

Что делать, если автоматика начала работать со сбоями?

Действуйте по слоям: сначала питание — стабильность сети и состояние источников бесперебойного питания, затем датчики — их показания сравнивают с контрольными приборами, затем линии связи и помехи от пускателей и частотников, и только потом логика контроллера. Современные контроллеры хранят журнал событий — по нему видно, что происходило перед сбоем. Неисправность, которую не удаётся найти за день, лучше передать интегратору: диагностика по журналу обычно занимает минуты.
